مواصفات Cuav Can Pmu
اللون: رمادي فاتح
قاعدة العجلات: اللوحة السفلية
قطع ترقية/ملحقات: محوّل
مستلزمات الأدوات: فئة التجميع
المواصفات الفنية: القيمة 9
الحجم: كما في الوصف
ملحقات/أجهزة التحكم عن بعد: مستقبلات
العمر الموصى به: 12+ سنة،18+
RC قطع & ملحقات: موصلات/أسلاك
الكمية: 1 قطعة
بلد المنشأ: البر الرئيسي للصين
رقم الطراز: CAN PMU
المادة: معدن
خصائص الدفع الرباعي: محركات
لنوع المركبة: طائرات
CUAV can pmu رقمية عالية الدقة / وحدة كشف الجهد / التيار الصناعية عالية الجهد، PIX لدرون RC RC، قطعة لعبة

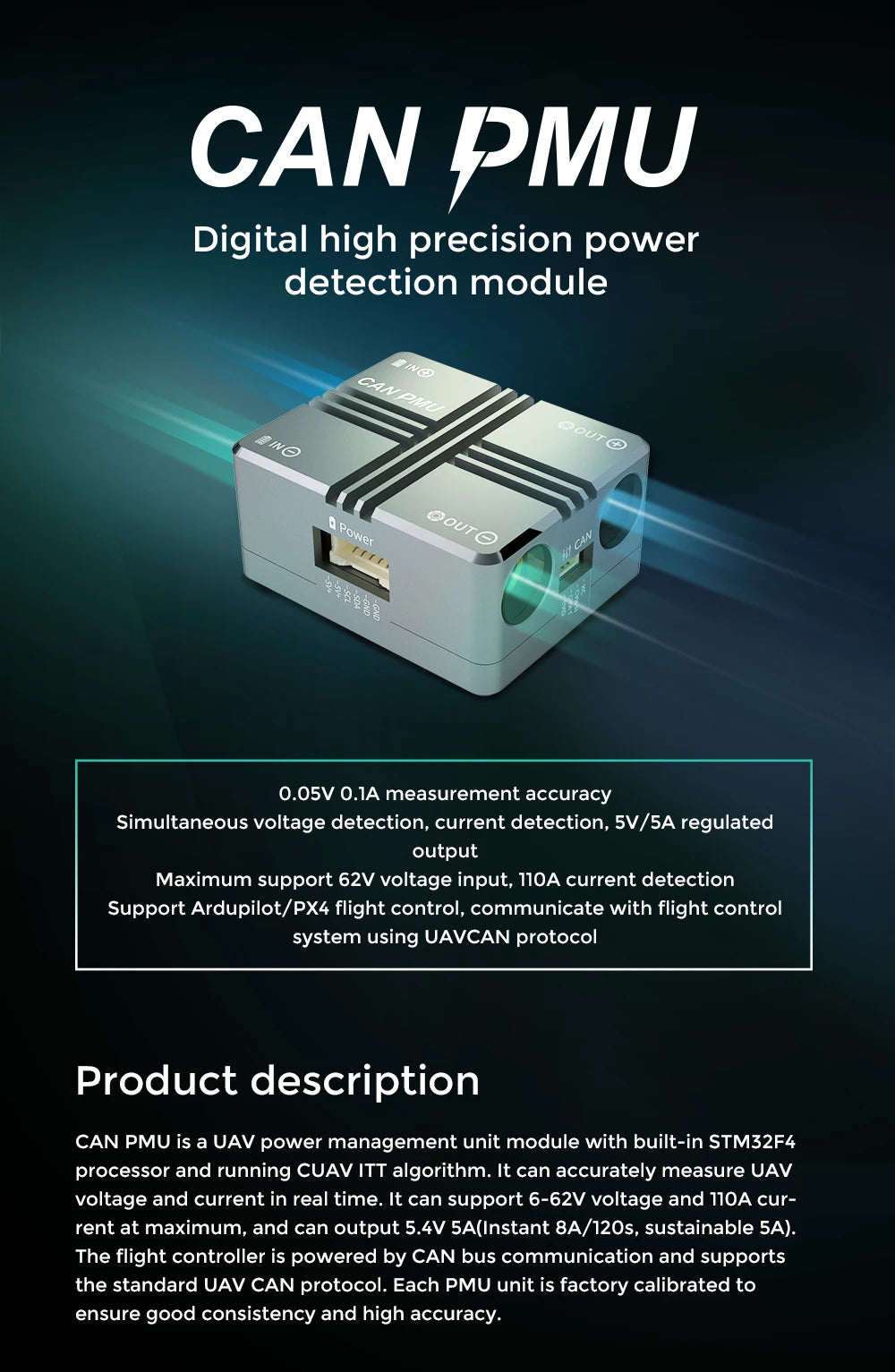

نظرة عامة على الوظائف: CAN PMU هي وحدة لإدارة طاقة الدرون مزودة بمعالج STM32F4 مدمج وتعمل بخوارزمية CUAV ITT. ويمكنها قياس جهد الدرون وتياره بدقة في الوقت الفعلي. وتدعم جهدًا يتراوح بين 6 و62V وتيارًا أقصى يبلغ 110A، ويمكنها توفير خرج بجهد 5.4 فولت و8A. لتغذية جهاز التحكم في الطيران. وتستخدم اتصال الناقل CAN وتدعم بروتوكول الدرون القياسي CAN. تُعاير كل وحدة PMU في المصنع لضمان اتساق جيد ودقة عالية. ملاحظات – يُرجى قراءة دليل المنتج بعناية. – يُرجى فحص التوصيل بعناية قبل توصيل البطارية. – يُرجى الاستخدام ضمن قيم الجهد والتيار والقدرة المقننة. – يُرجى الرجوع إلى مركز التوثيق لمعرفة كيفية التهيئة والاستخدام. – لا تفكك الجهاز.
CAN PMU هي وحدة إدارة طاقة للطائرات غير المأهولة مزودة بـ STM32F4 مدمج المعالج وتشغيل خوارزمية CUAV ITT. ويمكنها قياس {$placeholder} للطائرات غير المأهولة بدقة الجهد والتيار في الوقت الفعلي. يمكنه دعم جهد 6-62V وتيار 110A عند الحد الأقصى، ويمكنه إخراج 5.4V 8A.. يتم تشغيل جهاز التحكم بالطيران بواسطة CAN تدعم اتصال ناقل البيانات وبروتوكول UAV CAN القياسي. تتم معايرة كل وحدة PMU
في المصنع لضمان اتساق جيد ودقة عالية

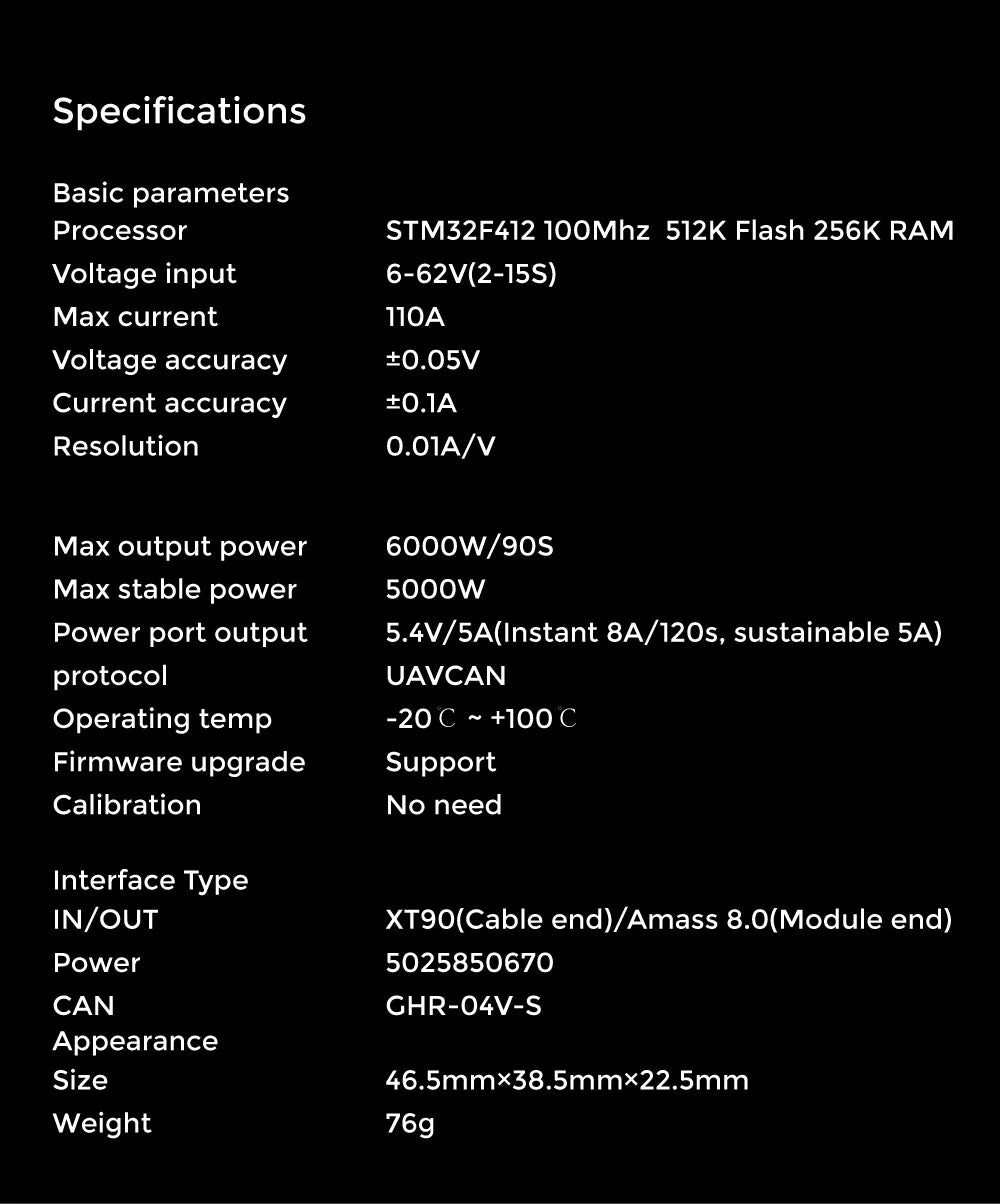

المعالج: STM32F412
جهد الإدخال: 6~62V(2-15S)
الحد الأقصى للتيار: 110A
دقة الجهد: ±0.05V
دقة التيار: ±0.1A
الدقة: 0.01A/V
الحد الأقصى لقدرة الإخراج: 6000W/90S
الحد الأقصى للطاقة المستقرة: 5000W
إخراج منفذ الطاقة: 5.4V/5A
البروتوكول: UAVCAN
درجة حرارة التشغيل: -20~+100
ترقية البرامج الثابتة: مدعومة.
المعايرة: غير مطلوبة.
نوع الواجهة:
الإدخال/الإخراج: XT90(كابل)/Amass 8.0(وحدة)
منفذ الطاقة: 5025850670
CAN: GHR-04V-S
المظهر:
الحجم: 46.5mm * 38.5mm * 22.5mm
الوزن: 76g
ملاحظات:
– يرجى قراءة دليل المنتج بعناية.
– يرجى التحقق بعناية من التوصيل قبل توصيل البطارية
– يرجى الاستخدام عند الجهد والتيار والطاقة المقننة
– يرجى قراءة مركز التوثيق للحصول على إرشادات الإعداد والاستخدام
– لا تفكك الجهاز

Cuav Can Pmu هي وحدة كشف طاقة رقمية عالية الدقة مصممة لمراقبة وتتبع جهد الدرون وتياره بدقة في الوقت الفعلي. تستخدم اتصال ناقل CAN لتشغيل جهاز التحكم بالطيران، مما يتيح تحكماً فعالاً وموثوقاً.

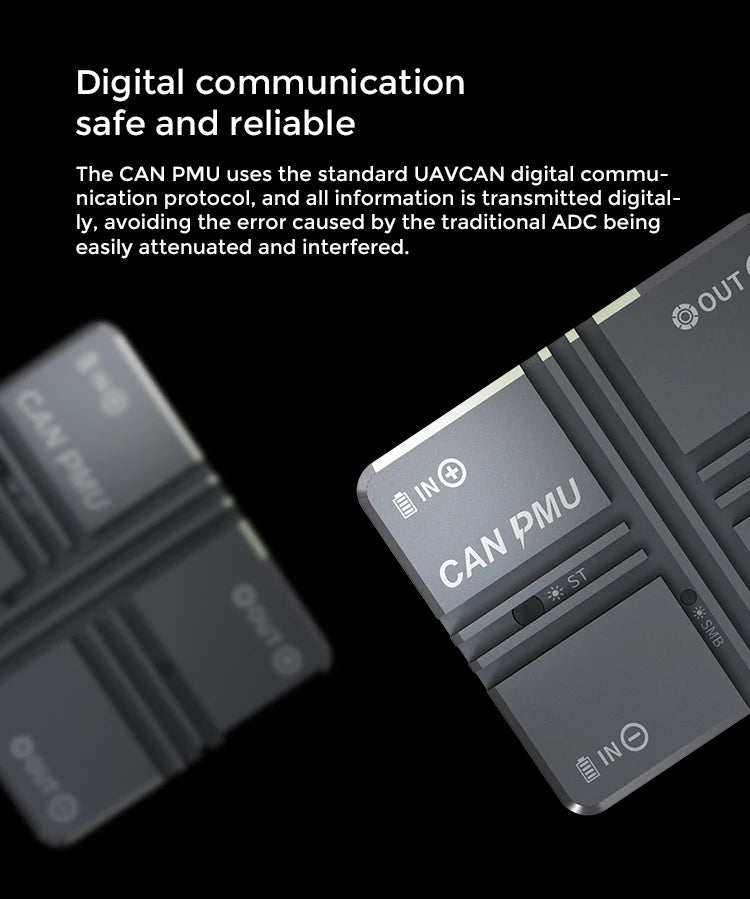

تستخدم Cuav Can Pmu بروتوكول الاتصال الرقمي القياسي UAVCAN، مما يتيح نقل جميع المعلومات رقمياً. ويتجنب هذا الأسلوب الأخطاء الشائعة في التحويل التقليدي من التناظر إلى الرقمي (ADC)، والتي تتعرض بسهولة للضعف والتداخل.

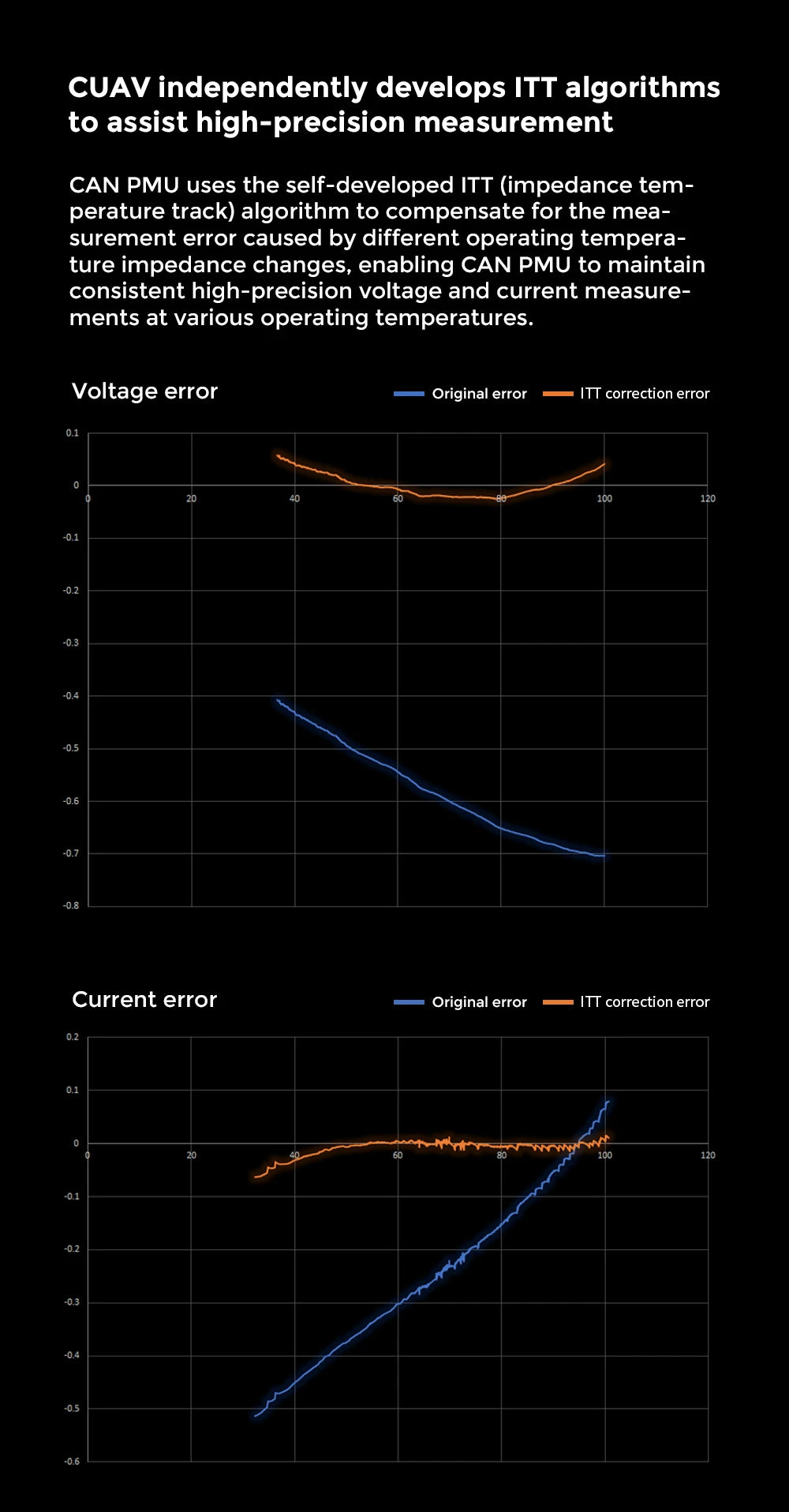

تستخدم Cuav Can Pmu خوارزمية ITT (Impedance Temperature Track) التي طورتها بنفسها لتقليل أخطاء القياس الناتجة عن تغير المقاومة بسبب اختلاف درجات حرارة التشغيل.

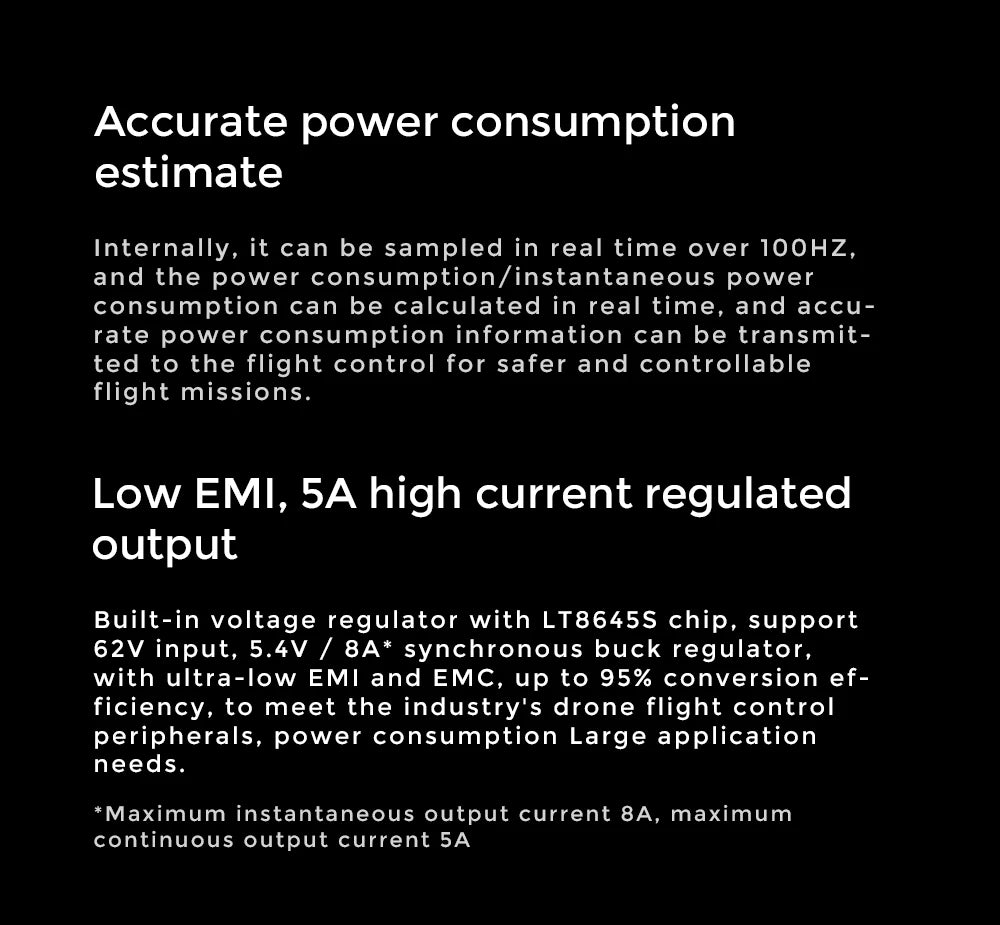

يتيح Cuav Can Pmu حساب استهلاك الطاقة في الوقت الفعلي واستخدام الطاقة الآني. ويمكن نقل هذه البيانات الدقيقة إلى جهاز التحكم بالطيران,确保更加 أمانًا وتحكمًا في مهام الطيران. كما تتميز الوحدة ومنظّم جهد مدمج مع شريحة LT8645S، يدعم دخلًا يصل إلى 62V ويوفر خرجًا مستقرًا بقيمة 5.4V عند 8A عبر محول خافض متزامن.


المواصفات:
* المعالج: STM32F4I2، 72 MHz، ذاكرة فلاش 512 KB، ذاكرة الوصول العشوائي 256 KB
* دخل الجهد: 6-62V (2-15S)
* دقة الجهد: ±0.1%
* الدقة: 0.01 A/V
* الحد الأقصى لمخرجات القدرة: 60W/30s
* الحد الأقصى للقدرة المستقرة: 50W
* مخرج منفذ القدرة: 5.4 V/8A (فوري 8A/120s، مستمر 8A)
* البروتوكول: UAVCAN
* درجة حرارة التشغيل: -20°C إلى +100°C
* تحديث البرامج الثابتة: مدعوم
* المعايرة: غير مطلوبة
* نوع الواجهة: IN
