HolyBro 433Mhz 915Mhz 100mW трансивер радио телеметрии набор V3 для PIXHawk 4 Flight Controller

Введение:

Это небольшая, легкая и недорогая радиоплатформа с открытым исходным кодом, которая обычно обеспечивает дальность более 300 м "из коробки".
(дальность действия может быть увеличена до нескольких километров при использовании патч-антенны на земле).
Радио использует прошивку с открытым исходным кодом, которая была специально разработана для работы с пакетами MAVLink.
и быть интегрированным с планировщиком миссий, коптером, ровером и самолетом.



Технические характеристики:
Название бренда: HolyBro
Версия: 433Mhz / 915Mhz (опционально)
Название предмета: 433Mhz 915Mhz 100mW трансивер радио телеметрии набор V3
Применение: Совместимость с полетным контроллером Pixhawk 4
Размер: 26 x 53 x 10,7 мм (без антенны)


Обработка
- Максимальная выходная мощность 100 мВт (регулируемая) -117 дБм чувствительность приема

- Прошивка SIK с открытым исходным кодом

- Разъем RP-SMA

- Двусторонняя полнодуплексная связь через адаптивный интерфейс TDM UART

- Прозрачный последовательный канал

- Обрамление протокола MAVLink

- Частотная подстройка спектра (FHSS) Настраиваемый рабочий цикл

- Коррекция ошибок исправляет до 25% битовых ошибок Встроенное ПО SIK с открытым исходным кодом

Настраивается с помощью Планировщика миссий и Планировщика APM

FT230X - микросхема UART с интерфейсом USB и BASIC

Мощность

- Напряжение питания: 5 В постоянного тока (от USB или JST-GH)

- Передаваемый ток: 100 мА при 20 дБм

- Ток приема: 25 мА

- Последовательный интерфейс: 3,3 В UART

Светодиодные индикаторы состояния

- Радиостанции имеют 2 светодиодных индикатора состояния: красный и зеленый. Значение различных состояний светодиодов следующее:

- Мигание зеленого светодиода - поиск другого радиоприемника

- Зеленый светодиод горит - связь установлена с другим радиоприемником

- Мигание красного светодиода - передача данных

- Красный светодиод горит - в режиме обновления прошивки

Подключение к Pixhawk4

Используйте 4-контактный разъем JST-GH, который должен был поставляться вместе с радиоприемником, чтобы подключить его к "Telem 1" вашего Pixhawk4.
("Telem 2" также может быть использован, но по умолчанию рекомендуется "Telem1").



Подключение к компьютеру

Подключение радиоприемника к компьютеру с ОС Windows осуществляется просто: подключите кабель micro USB.
(который должен был быть в комплекте с радиоприемником) на ваш компьютер.

Необходимые драйверы должны быть установлены автоматически, и радиостанция появится как новый "Последовательный порт USB".
в диспетчере устройств Windows в разделе Порты (COM и LPT).

В раскрывающемся списке выбора COM-порта планировщика миссий также должен быть указан новый COM-порт.

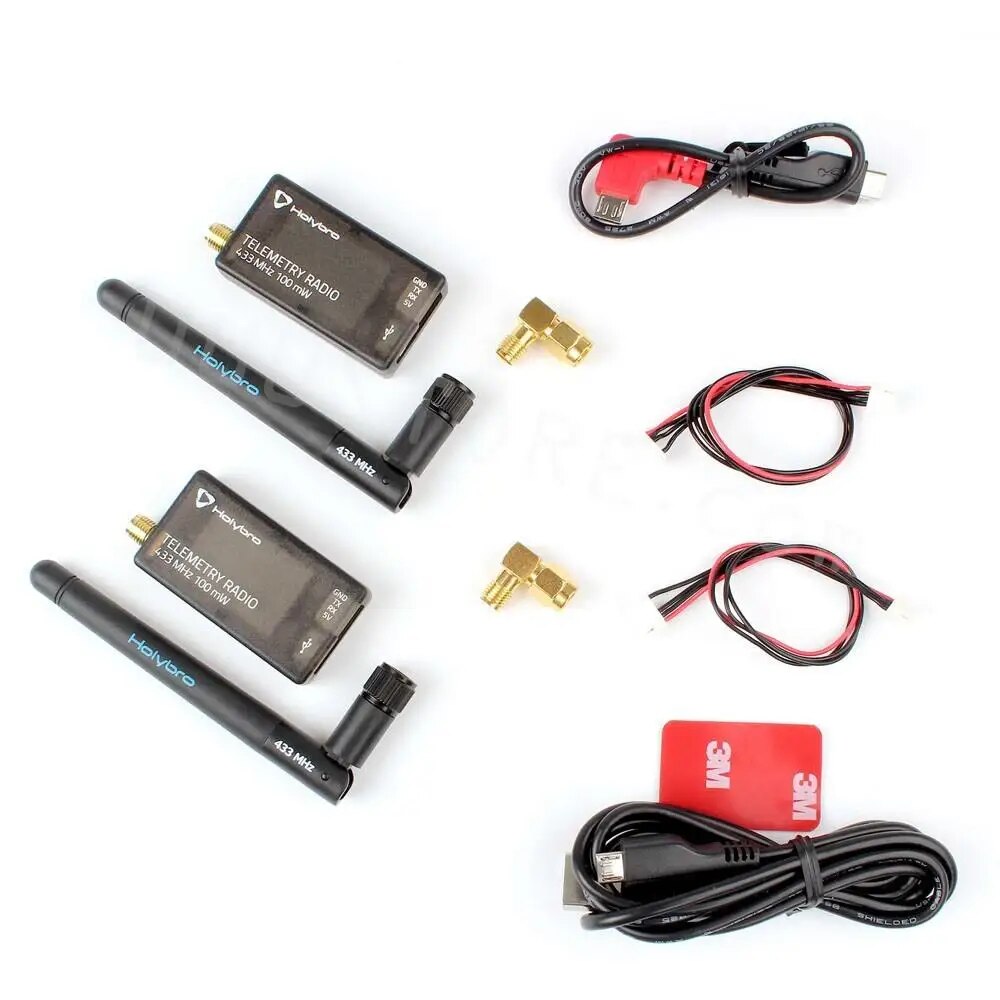

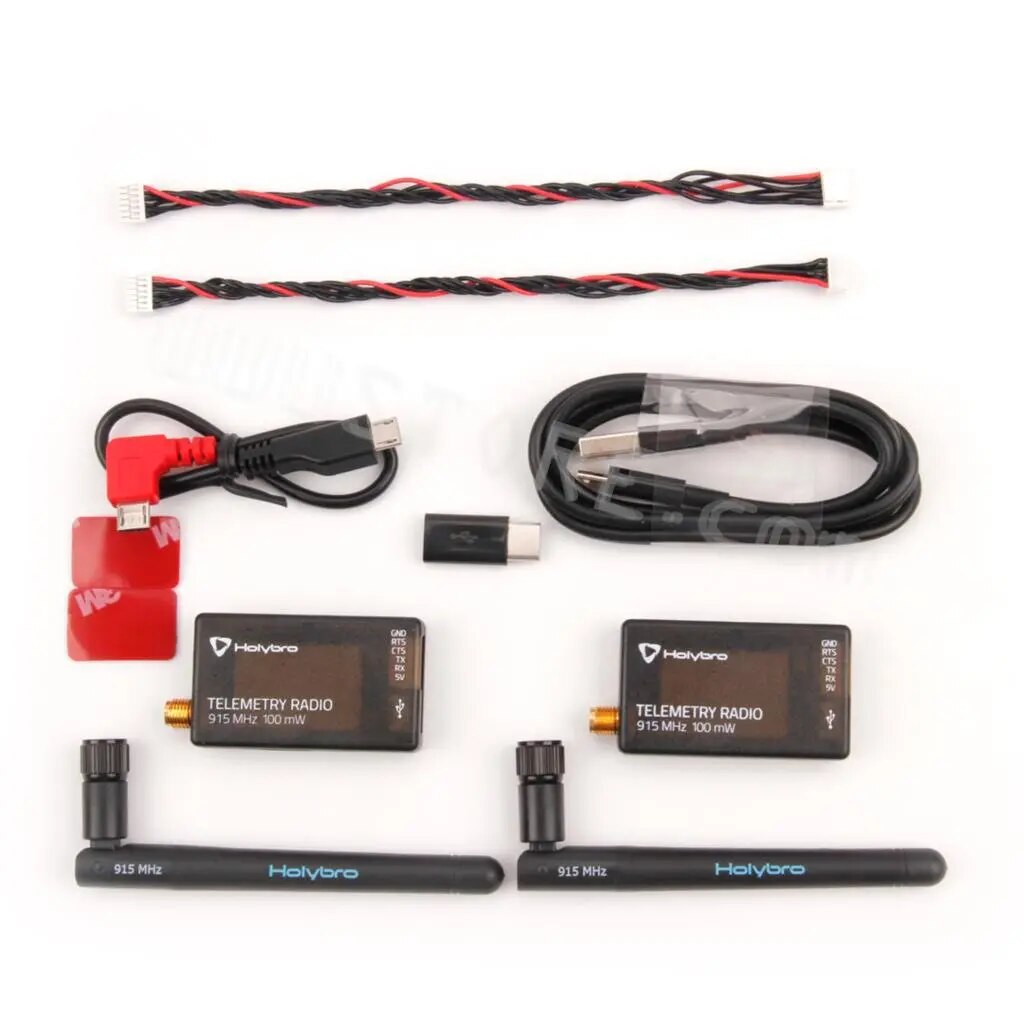

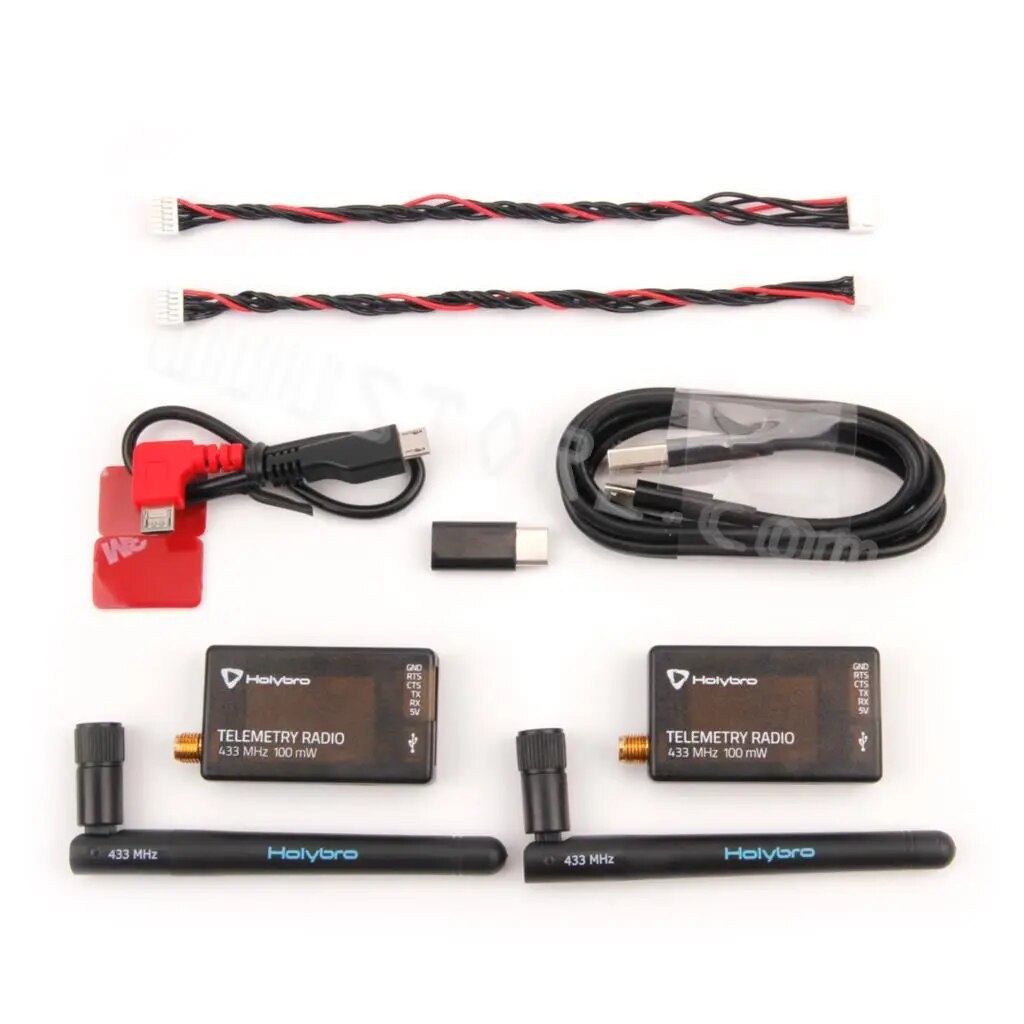

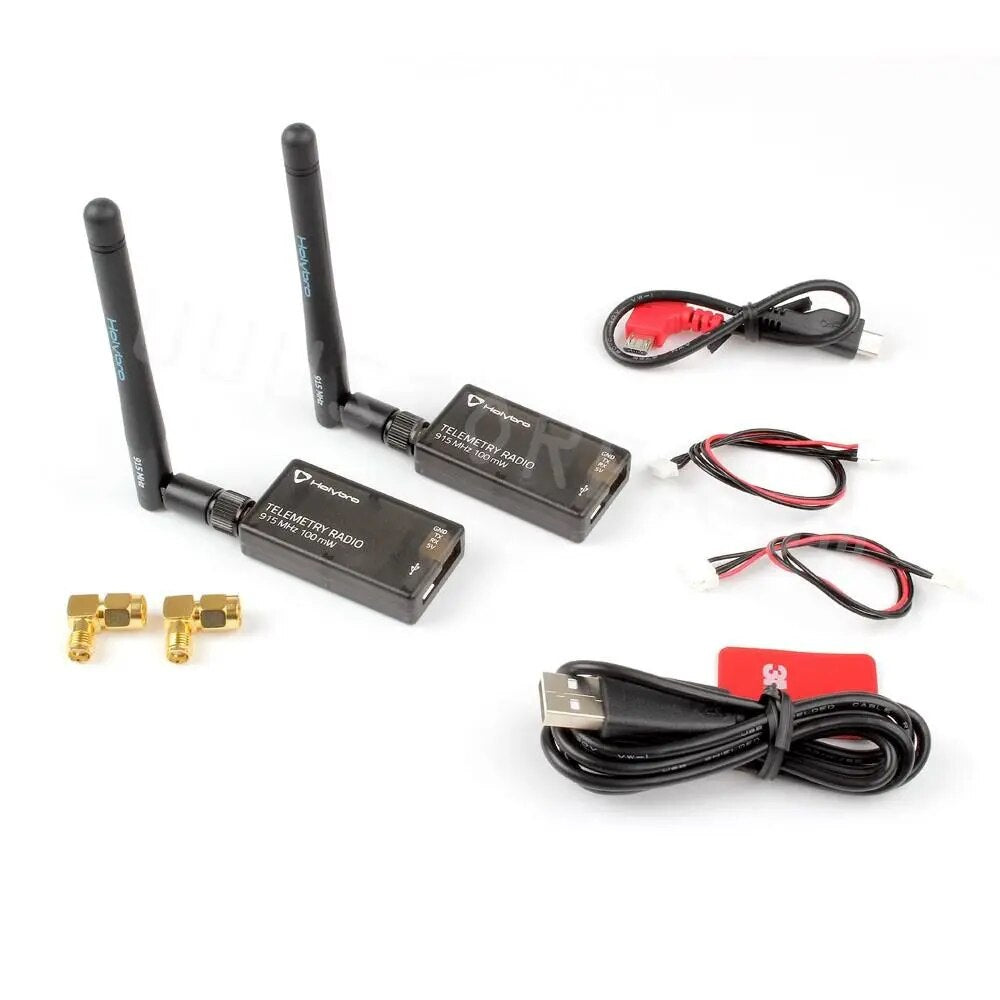

В комплект входят:
Радиомодуль 2x 433 МГц или 915 МГц с антенной

1x кабель Micro-USB

1x Кабель-переходник для Android OTG

1x кабель GH 6P-GH 4P

1x кабель MLX 6P-GH 4P

2x SMA-адаптер
