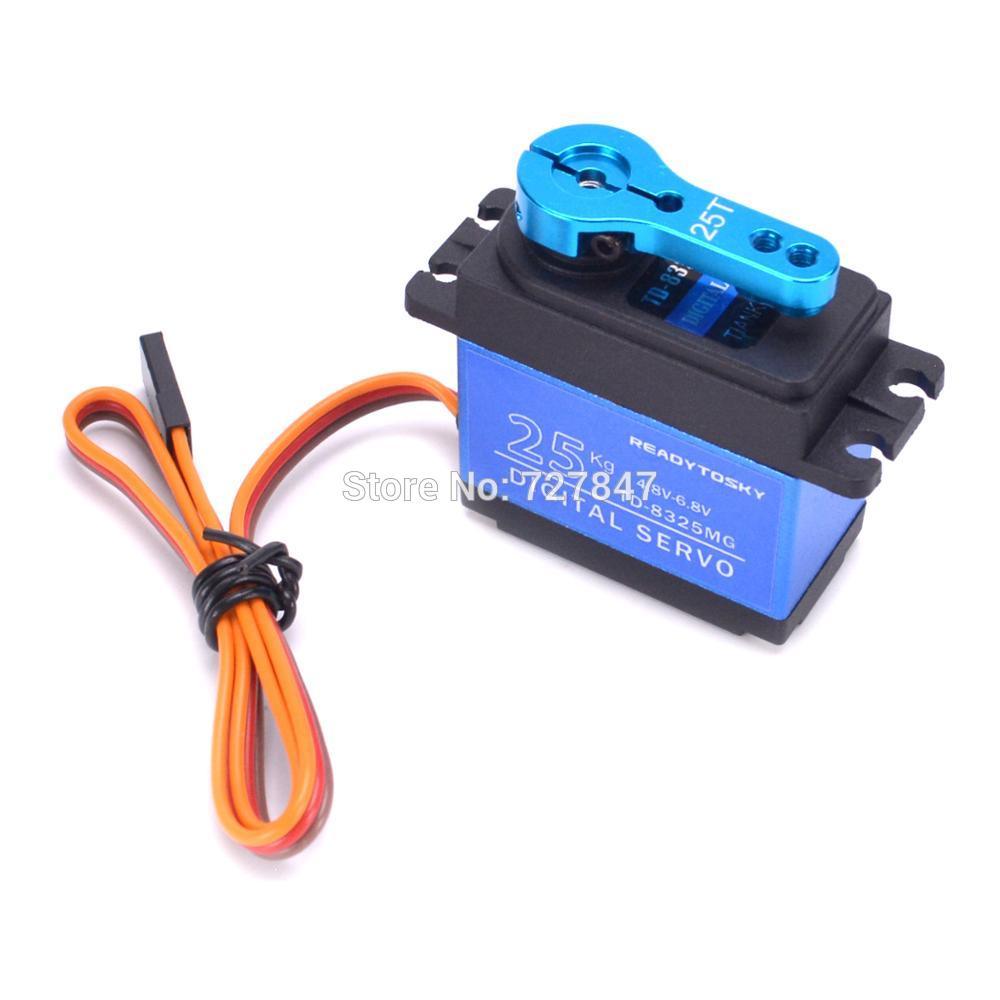

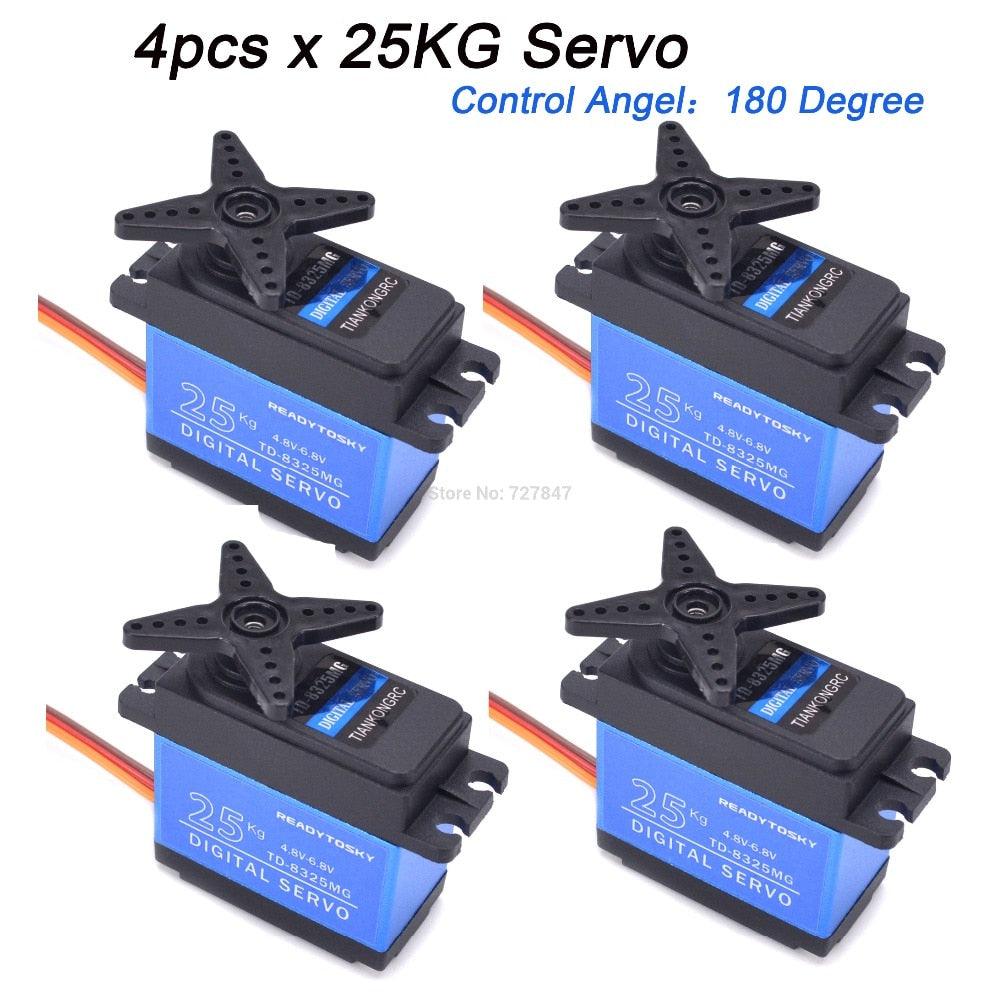

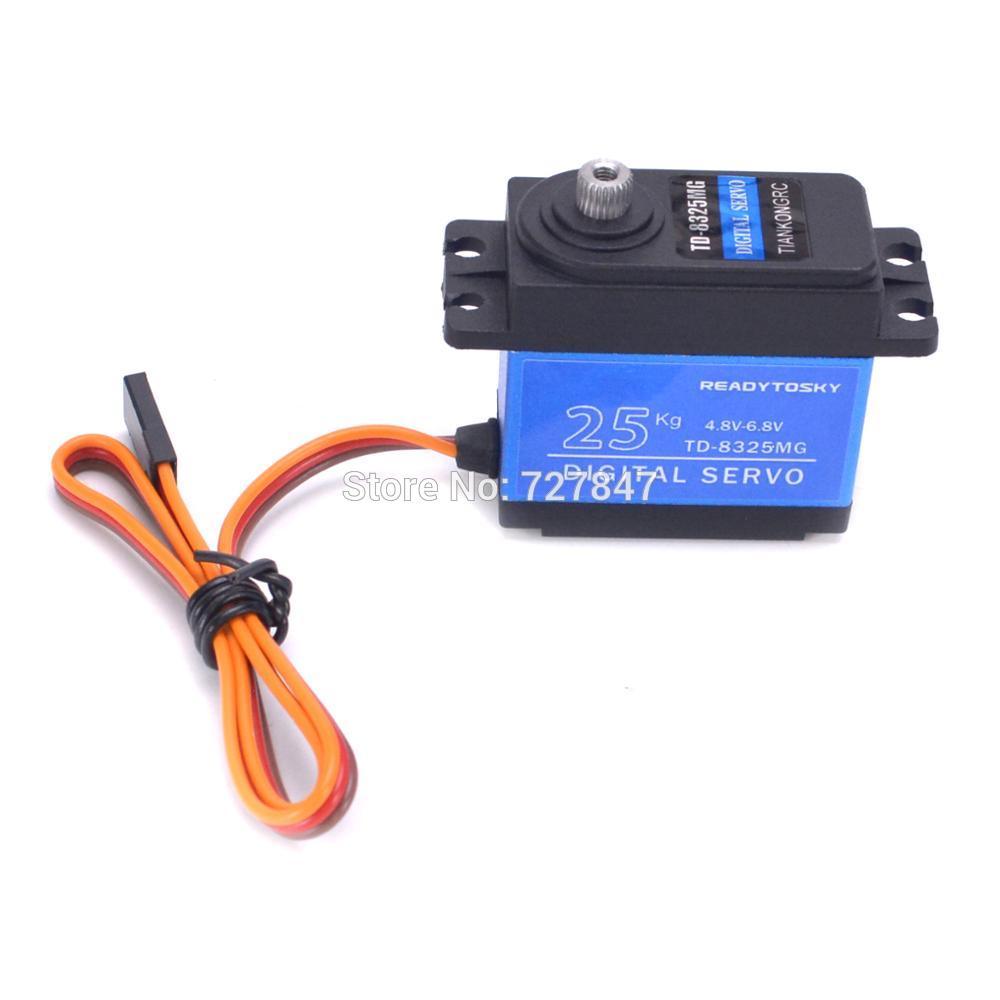

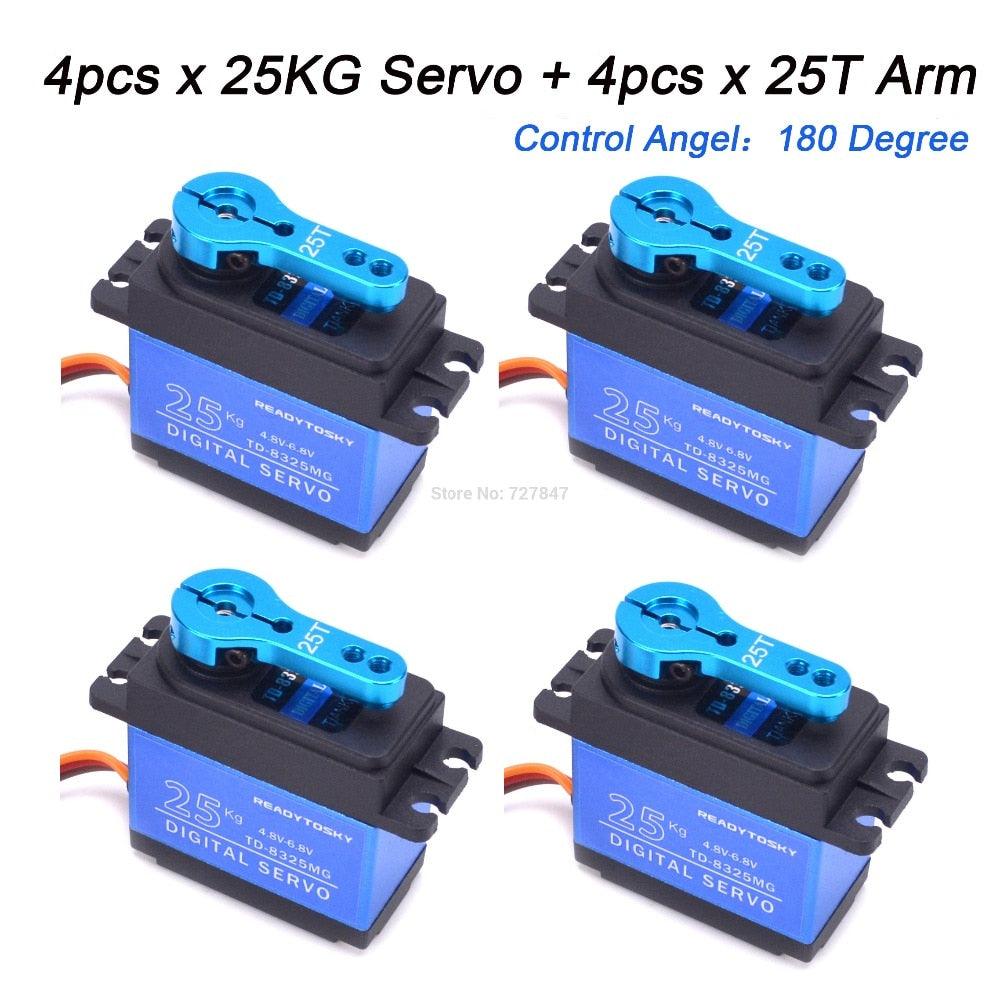

25KG Сервопривод 180 градусов:

Apply Environmental Conditon:

1.Диапазон температур хранения: -30°C～80°C

2.Диапазон рабочих температур: -25°C～70°C

Стандартная тестовая среда:

1.Диапазон температур: -25°C～70°C

2.Диапазон влажности: 65%±10%

Mechanical Specification:

1. Size: 40.0*20.5*40.5mm

2. Вес: 56 г±2 г

3. Тип передачи: 5 Металл

4. Предельный угол: 360°

5.Подшипник: 2BB

6. Шлиц роговой шестерни: 25T Диаметр: 5.9 мм

7. Тип рога: Пластик, POM

8.Корпус: инженерный пластик (PBT)+алюминиевый сплав

9. Провод разъема: 320мм±5мм

10.Двигатель: Двигатель с угольной щеткой

Electrical Specification:

1.Рабочее напряжение: 4.8V - 7.2V

2.Скорость без нагрузки: 0,18 с/60° - 0,14 с/60°

3.Рабочий ток: 140 мА - 200 мА

4.Пиковый крутящий момент: 23,5 кг.см-26,8 кг.см.

5.Ток остановки: 2600мА±10% - 3400мА±10%

6.Диапазон рабочего напряжения: 4.8 - 7.2V

Спецификация управления:

1.Командный сигнал: Изменение ширины импульса

2.Тип усилителя: Цифровой контроллер

3.Диапазон ширины импульса: 500～2500usec

4.Нейтральное положение: 1500usec

5.Градус работы: 180°±3° (при 500～2500usec)

6.Ширина мертвой полосы: 5 usec

7.Направление вращения против часовой стрелки: (при 1000～2000usec)

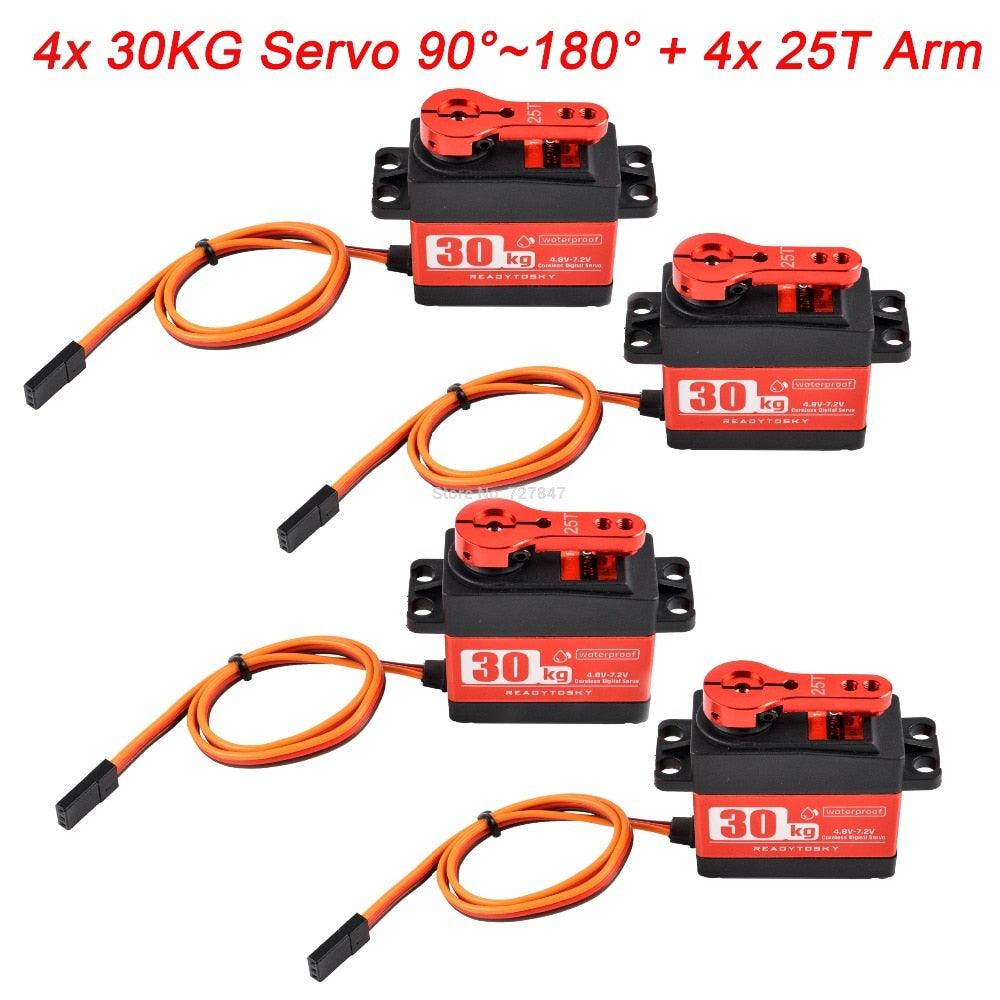

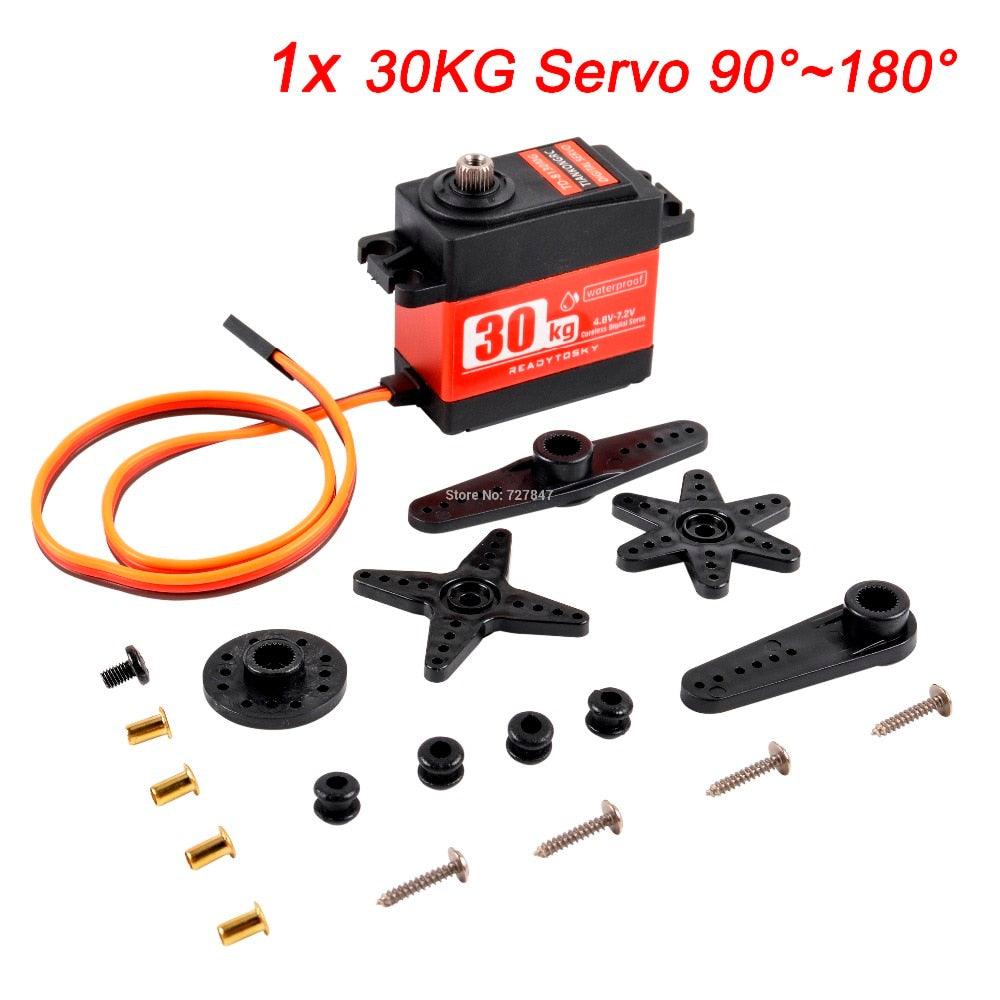

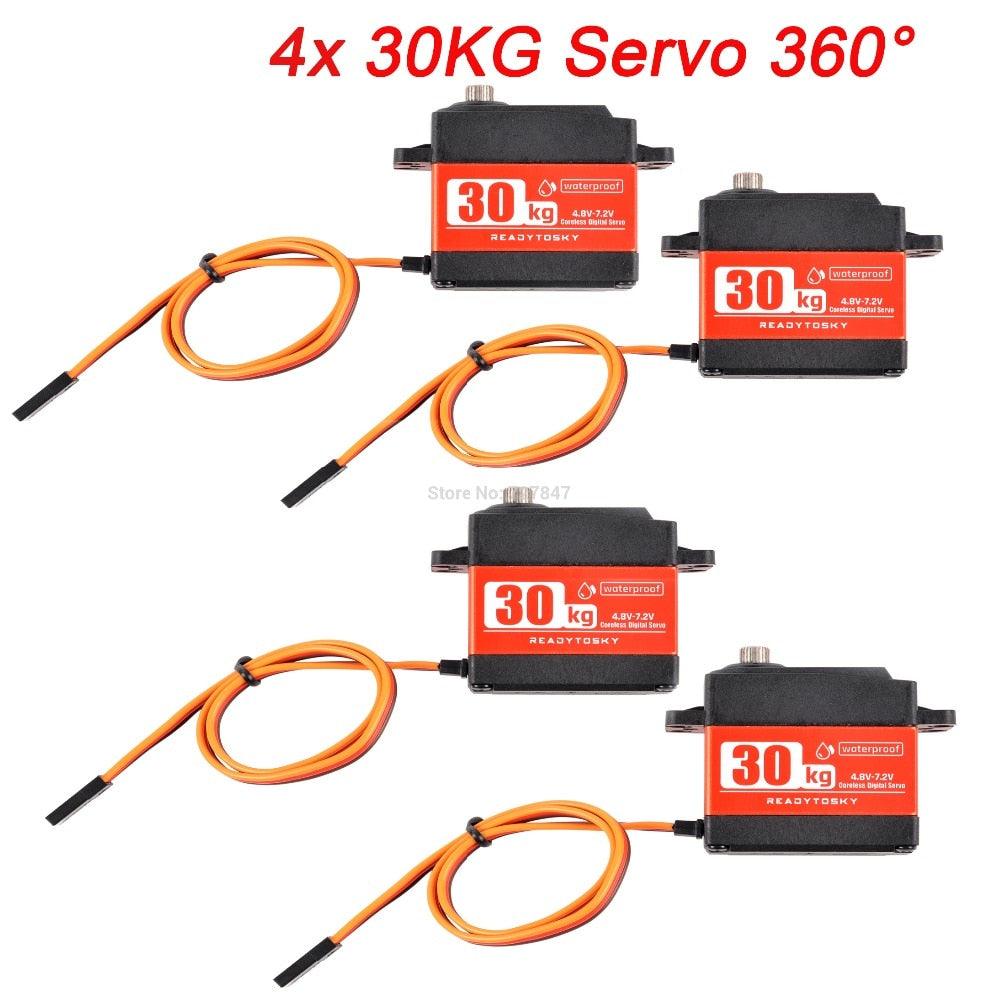

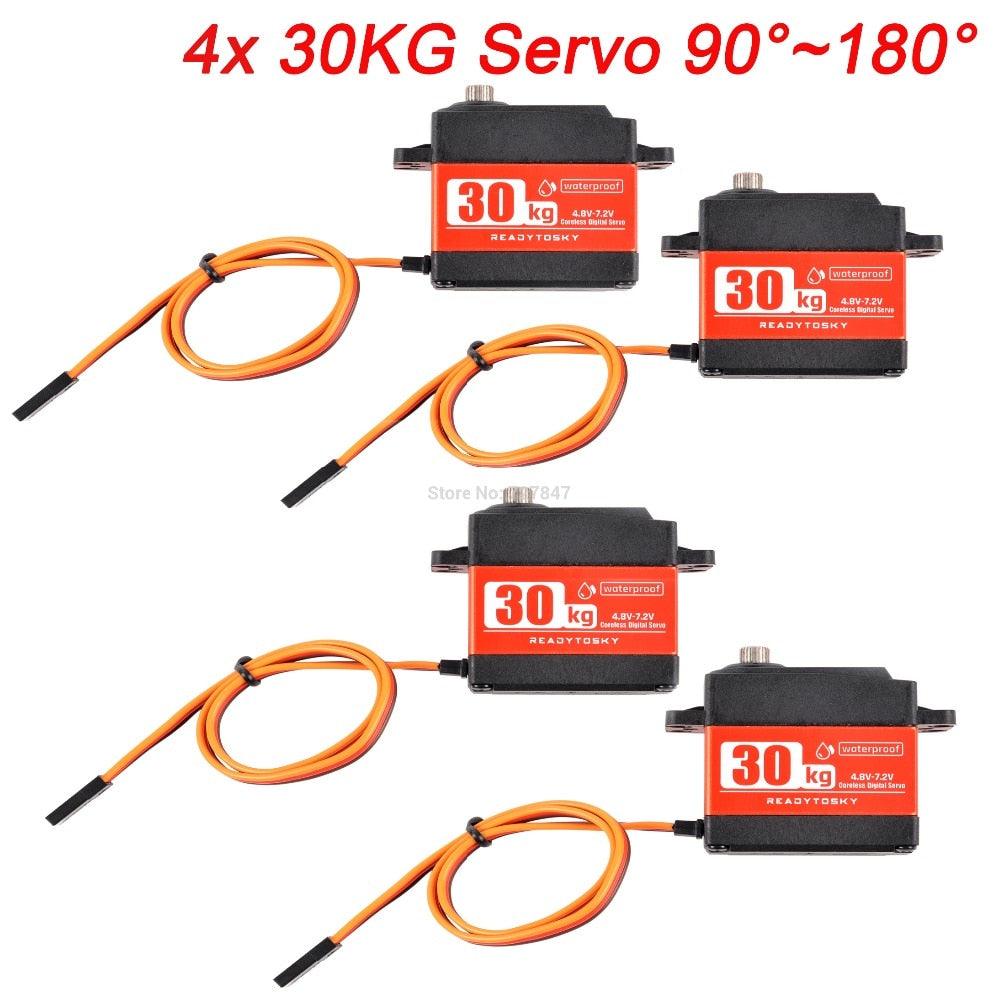

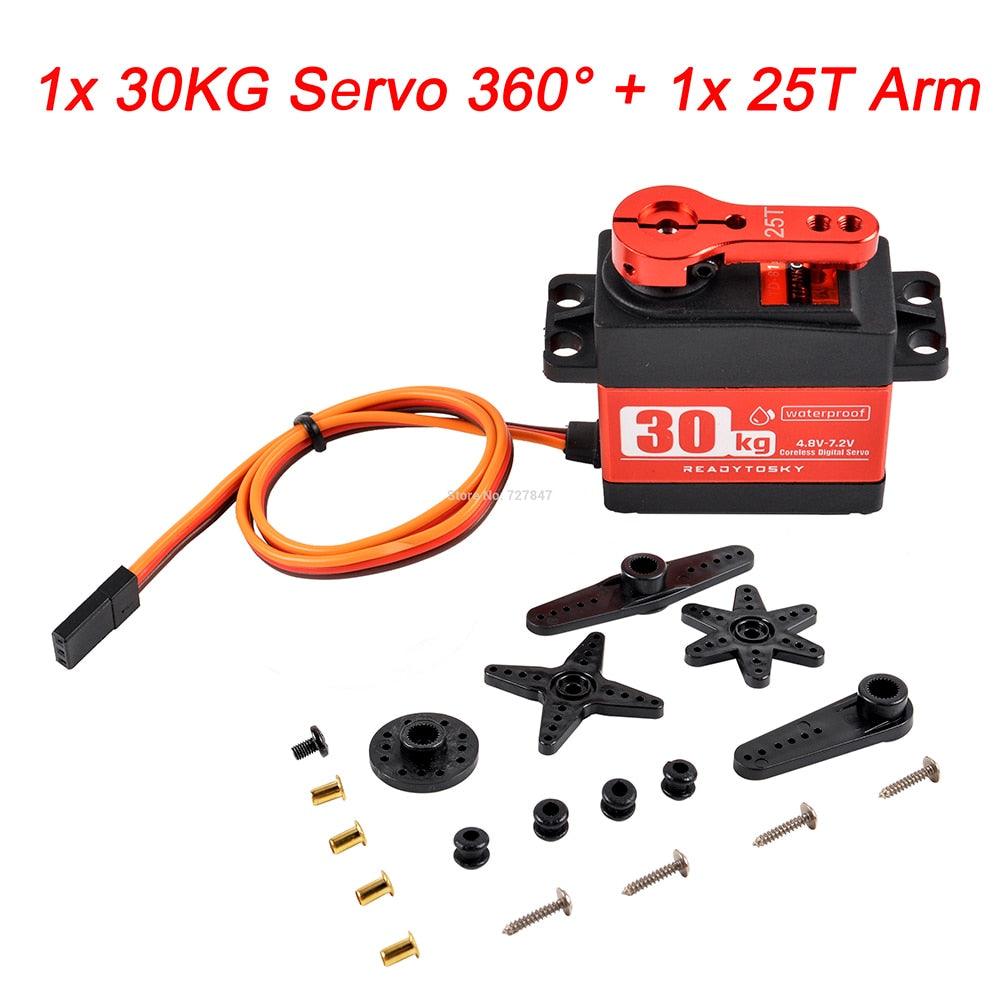

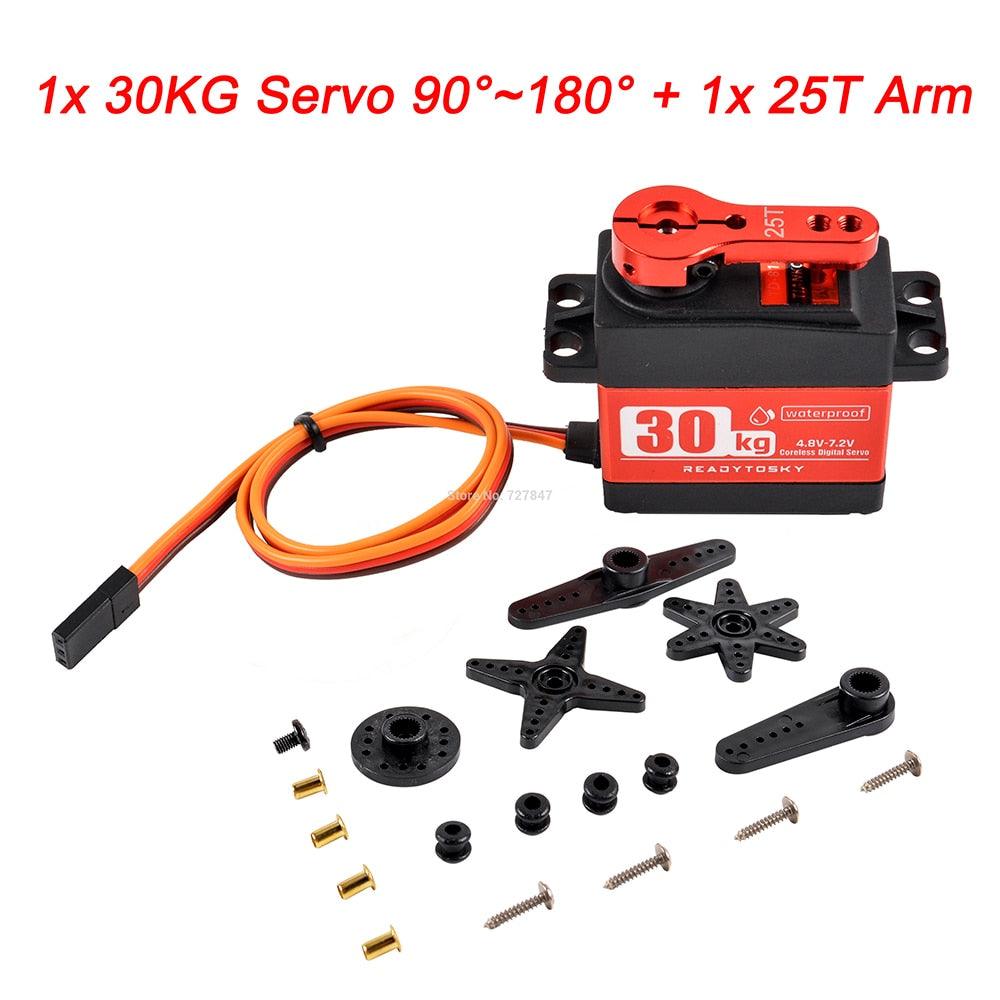

30KG Сервопривод 180 /270 град:

Apply Environmental Conditon:

1. Диапазон температур хранения: -30°C～80°C

2. Диапазон рабочих температур: -25°C～70°C

Стандартная тестовая среда:

1.Диапазон температур: 25°C～70°C

2. Диапазон влажности: 65%±10%

Mechanical Specification:

1. Size: 40.0*20.5*40.5mm

2. Вес: 56 г±2 г

3. Тип передачи: 5 Металл

4. Предельный угол: 360°

5. Подшипник: 2BB

6. Шлиц рожковой шестерни: 25T Диаметр: 5,9 мм

7. Тип рога: Пластик, POM

8. Корпус: инженерный пластик (PBT)+алюминиевый сплав

9. Соединительный провод320мм±5мм

10. ДвигательДвигатель с угольной щеткой

Electrical Specification:

1. Рабочее напряжение: 4,8 В - 7,2 В

2. Скорость без нагрузки: 0,24 с/60° - 0,17 с/60°

3. Рабочий ток: 140 мА - 200 мА

4. Пиковый крутящий момент срыва: 29,5 кг.см - 32 кг.см

5. Ток срыва: 2600мА±10% - 3400мА±10%

6. Диапазон рабочего напряжения: 4.8 - 7.2V

Спецификация управления:

1. Командный сигнал: Изменение ширины импульсов

2. Тип усилителя: Цифровой контроллер

3. Диапазон ширины импульса: 500～2500usec

4. Нейтральное положение: 1500usec

5. Градус работы: 180°±3° (при 500～2500usec)

6. Ширина мертвой полосы: 5 usec

7. Направление вращения: Против часовой стрелки (при 1000～2000usec)

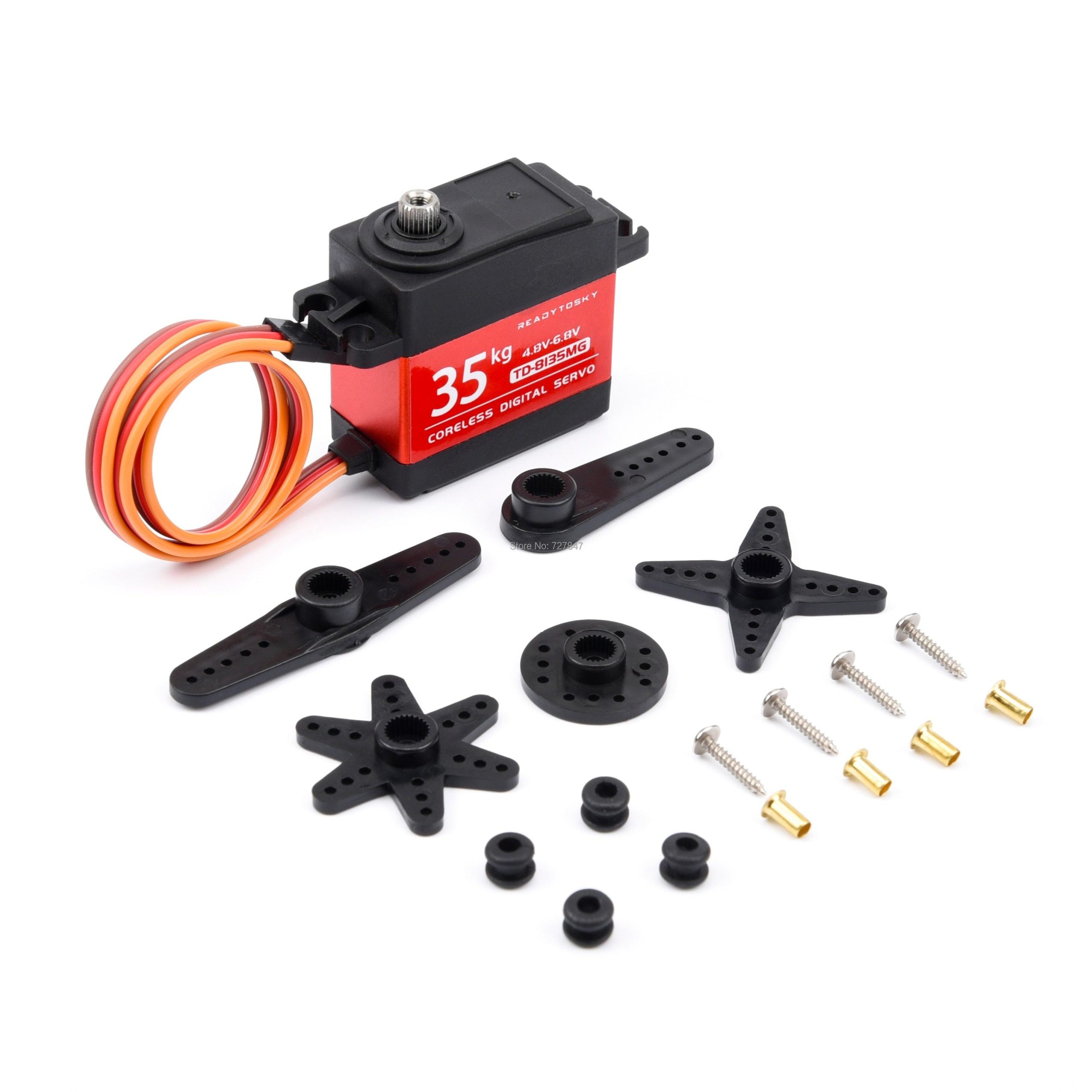

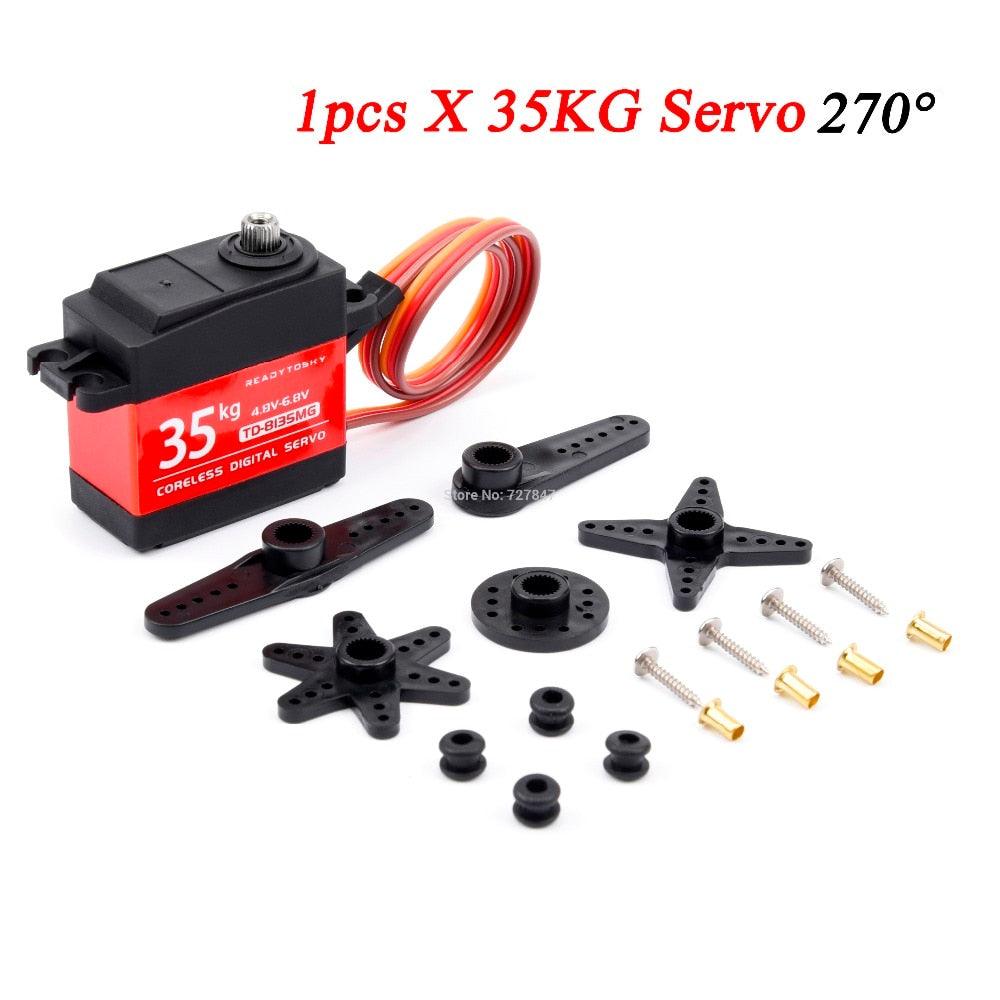

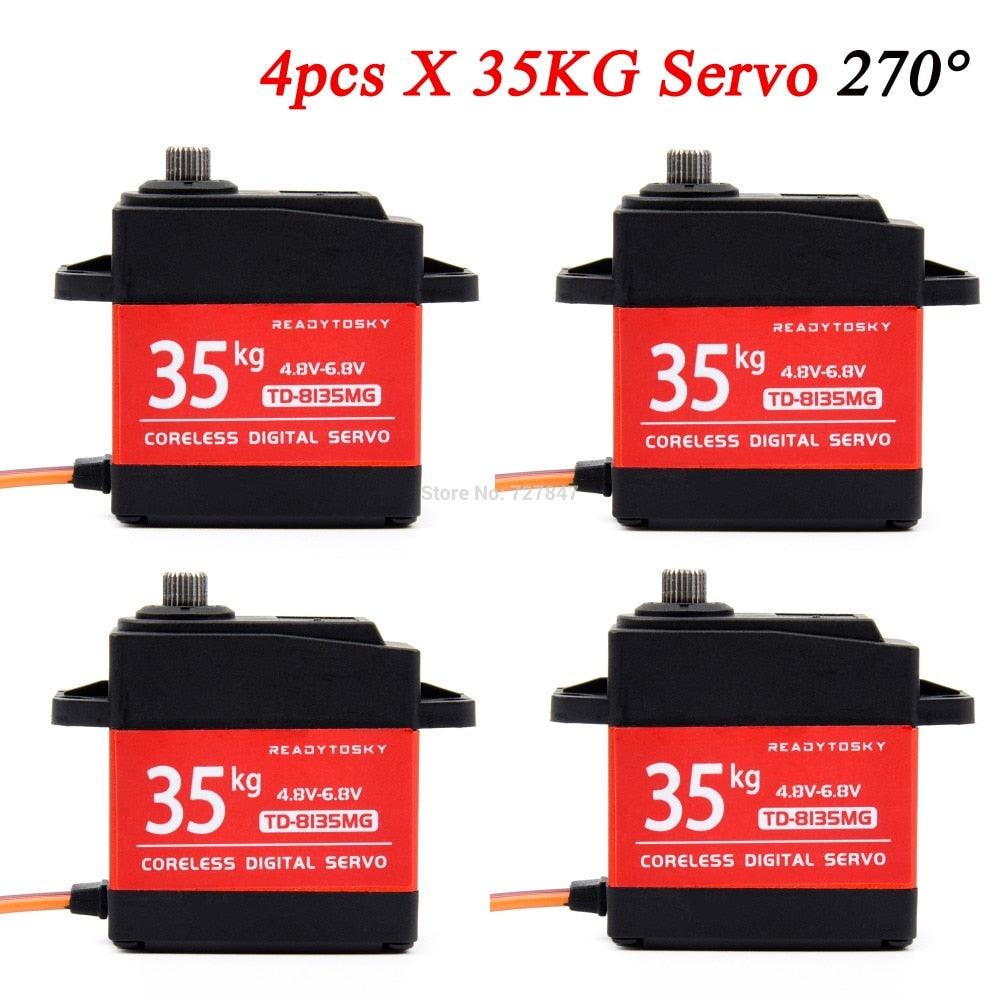

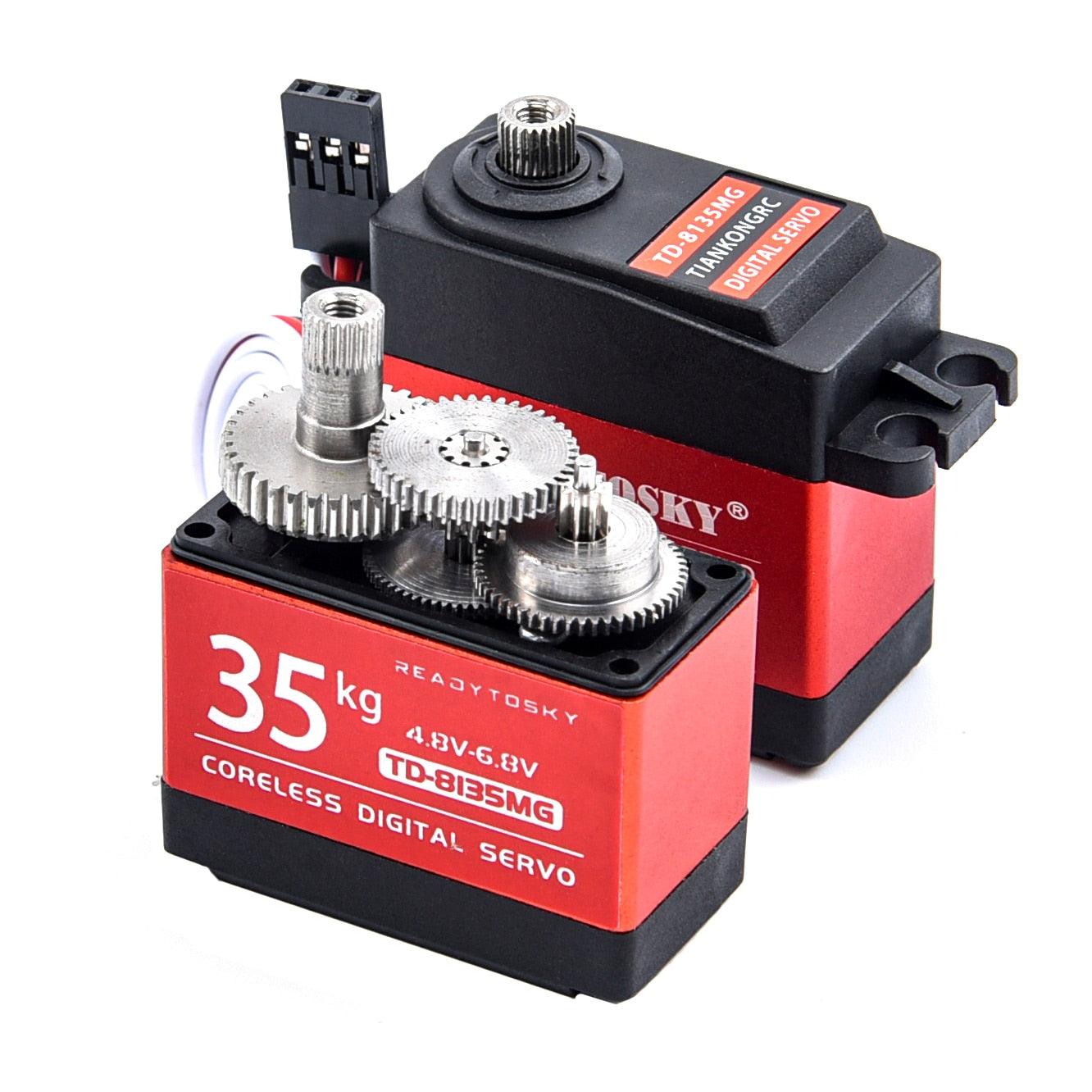

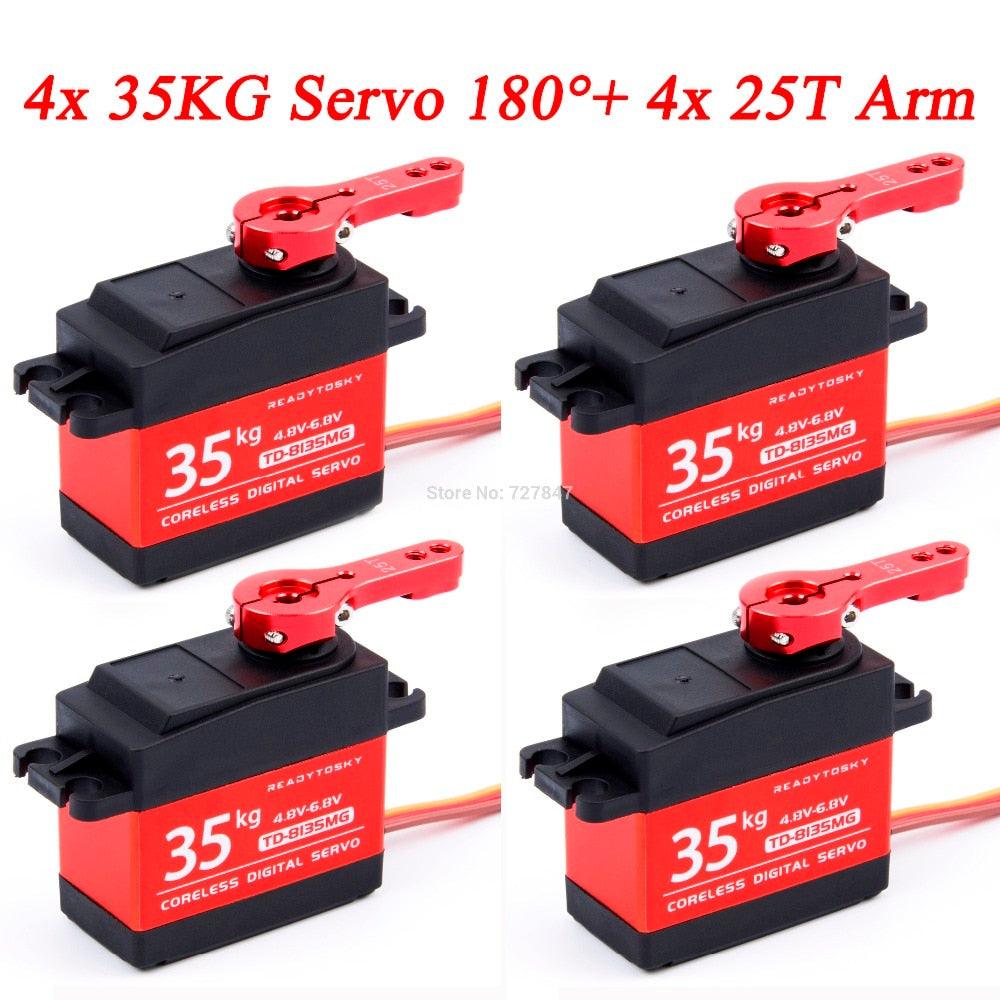

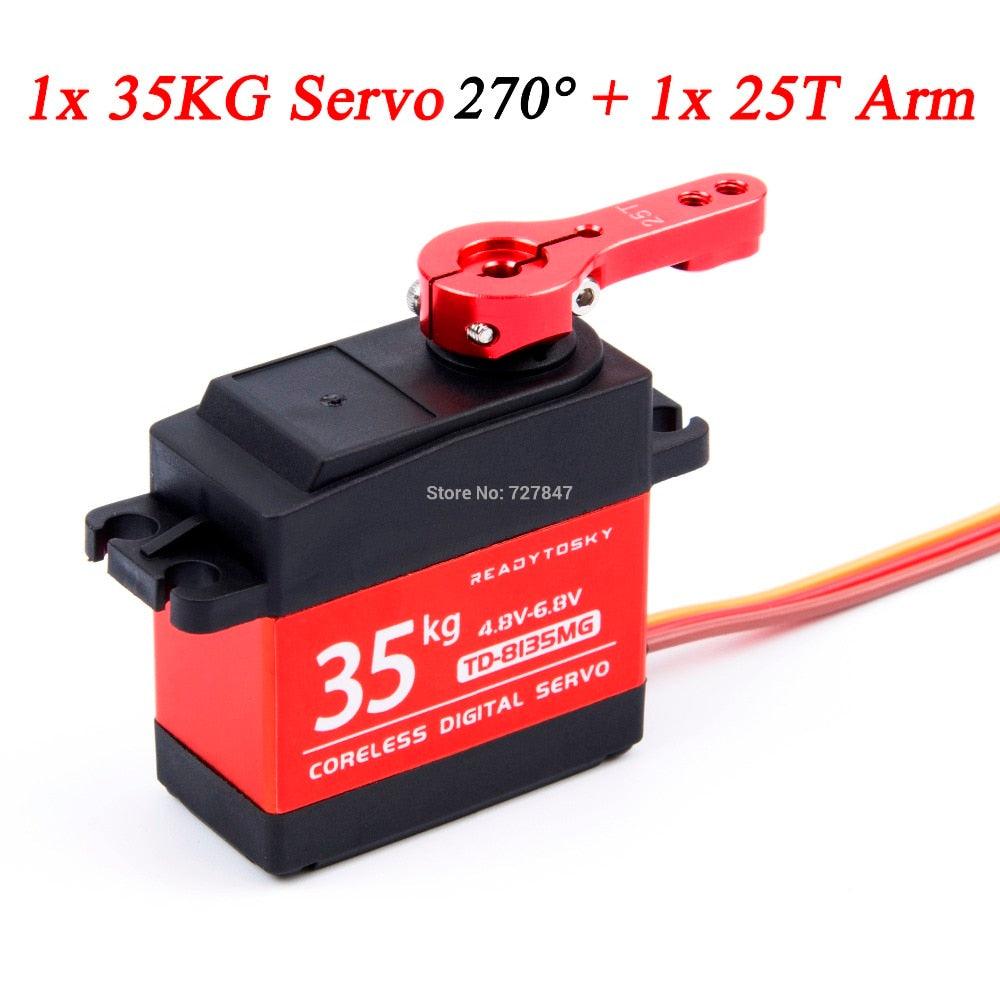

35KG Серво 180/ 270 градусов Продукты Specifcation:

Применить экологические условия:

1. Диапазон температур хранения: -30°C～80°C

2. Диапазон рабочих температур: -25°C～70°C

Стандартная тестовая среда:

1. Диапазон температур: -25°C～70°C

2. Диапазон влажности: 65%±10%

Mechanical Specification:

1. Size: 40.0*20.5*40.5mm

2. Вес: 56 г±2 г

3. Тип передачи: 5 Металл

4. Предельный угол: 360°

5. Подшипник: 2BB

6. Шлиц роговой шестерни: 25T Диаметр :5.9 мм

7. Тип рога: Пластик, POM

8. Корпус: инженерный пластик (PBT)+алюминиевый сплав

9. Провод разъема: 320мм±5мм

10. Двигатель: Двигатель с угольной щеткой

Electrical Specification:

1. Рабочее напряжение: 4,8 В - 7,2 В

2. Скорость без нагрузки: 0,32 с/60° - 0,22 с/60°

3. Рабочий ток: 140 мА - 200 мА

4. Пиковый крутящий момент: 32,7 кг.см - 35,2 кг.см.

5. Ток срыва: 2600мА±10% - 3400мА±10%

6. Диапазон рабочего напряжения: 4.8 - 7.2V

Спецификация управления:

1. Командный сигнал: Изменение ширины импульсов

2. Тип усилителя: Цифровой контроллер

3. Диапазон ширины импульса: 500～2500usec

4.Нейтральное положение: 1500usec

5. Градус работы: 180°±3° (при 500～2500usec)

6. Ширина мертвой полосы: 5 usec

7. Направление вращения: Против часовой стрелки (при 1000～2000usec)

Специальное уведомление:

RC использовать-угол 180/270 отмечены в выборе, чтобы быть отправлены Angle-180/270 серво, потому что ниже сигнал матч с Angle-180/270 серво поддерживает ШИМ сигнал шириной 500-2500us.

Передатчик может генерировать только 1000-2000us, это половина сигнала сервопривода, поэтому угол обратной связи будет половинным при 90/135.

Угол 180/270, который запрашивает pwm сигнал шириной 500-2500us, если вы используете передатчик для управления ими, угол будет 90/135.

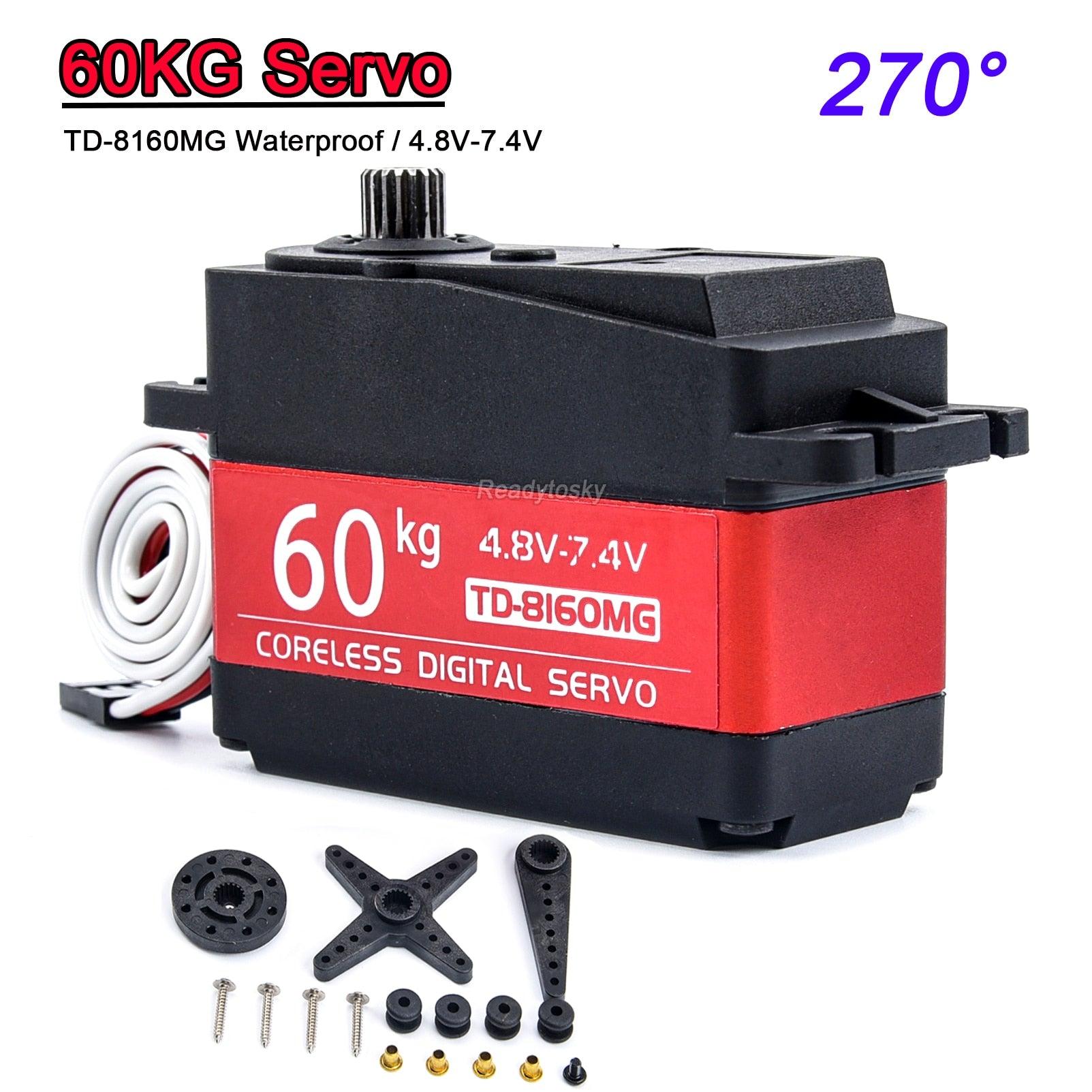

1.Применить экологические условия

№ Артикул Спецификация

1.1 Диапазон температур хранения -30°C～80°C

1.2 Диапазон рабочих температур -25°C～70°C

2. Стандартная тестовая среда

2.1 Диапазон температур -25°C～70°C

2.2 Диапазон влажности 65%±10%

3. Механические характеристики

3.1 Размер 65,0*30,0*48,0 мм

3.2 Вес 158 г±5%

3.3 Тип передачи "6 металл"

3.4 Предельный угол 360°

3,5 Подшипник 2BB

3.6 Шлицевая рожковая шестерня 18T диаметр: 8.1 мм

3.7 Тип рога Пластик, POM

3.8 Случай "Инженерные пластики (PBT)+алюминиевый сплав"

3.9 Соединительный провод 320 мм ± 5 мм

3.10 Двигатель Двигатель с угольной щеткой

3.11 Устойчивость к брызгам воды

4.Электрические характеристики

№ Рабочее напряжение 6 В 8,4 В

4.1 Ток холостого хода 5 мА 5 мА

4.2 Скорость без нагрузки 0,17 с/60° 0,13 с/60°

4.3 Рабочий ток 400 мА 510 мА

4.4 Пиковый момент сваливания 58,5 кг.см 70 кг.см

4,5 Ток срыва 8,5A±10% 10,4A±10%

4.6 Диапазон рабочего напряжения

" 4.8-8.4V

5.Спецификация управления

5.1 Командный сигнал Изменение ширины импульса

5.2 Тип усилителя Цифровой контроллер

5.3 Диапазон ширины импульса 500～2500usec

5.4 Нейтральное положение 1500usec

5.5 Градус работы 180°±3° (при 500～2500usec)

5.6 Ширина мертвой зоны 5usec

5.7 Направление вращения Против часовой стрелки (при 1000～2000usec)

6.Чертежи: Провод и штекер:
