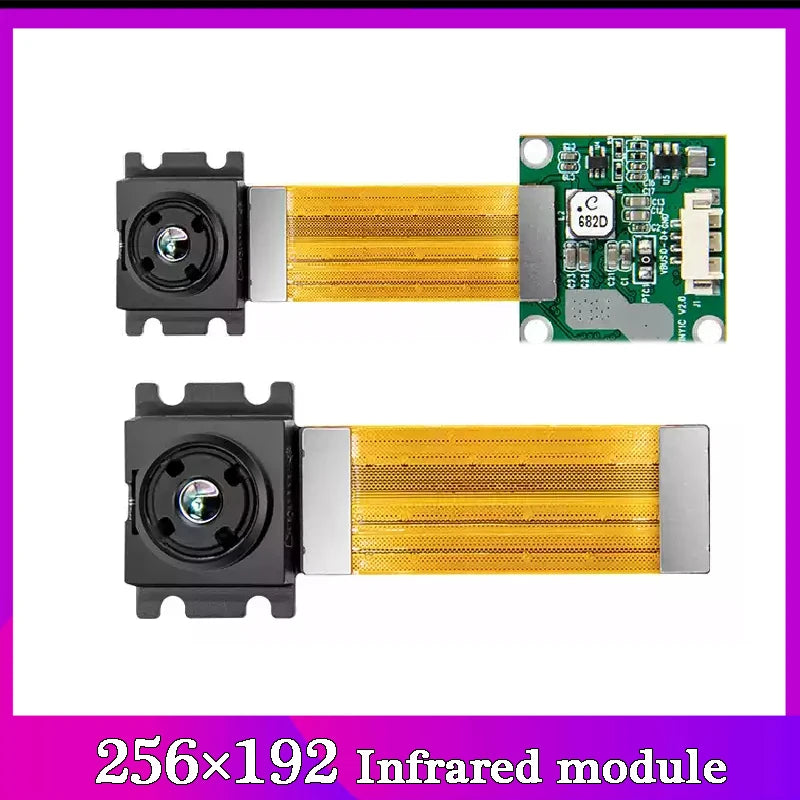

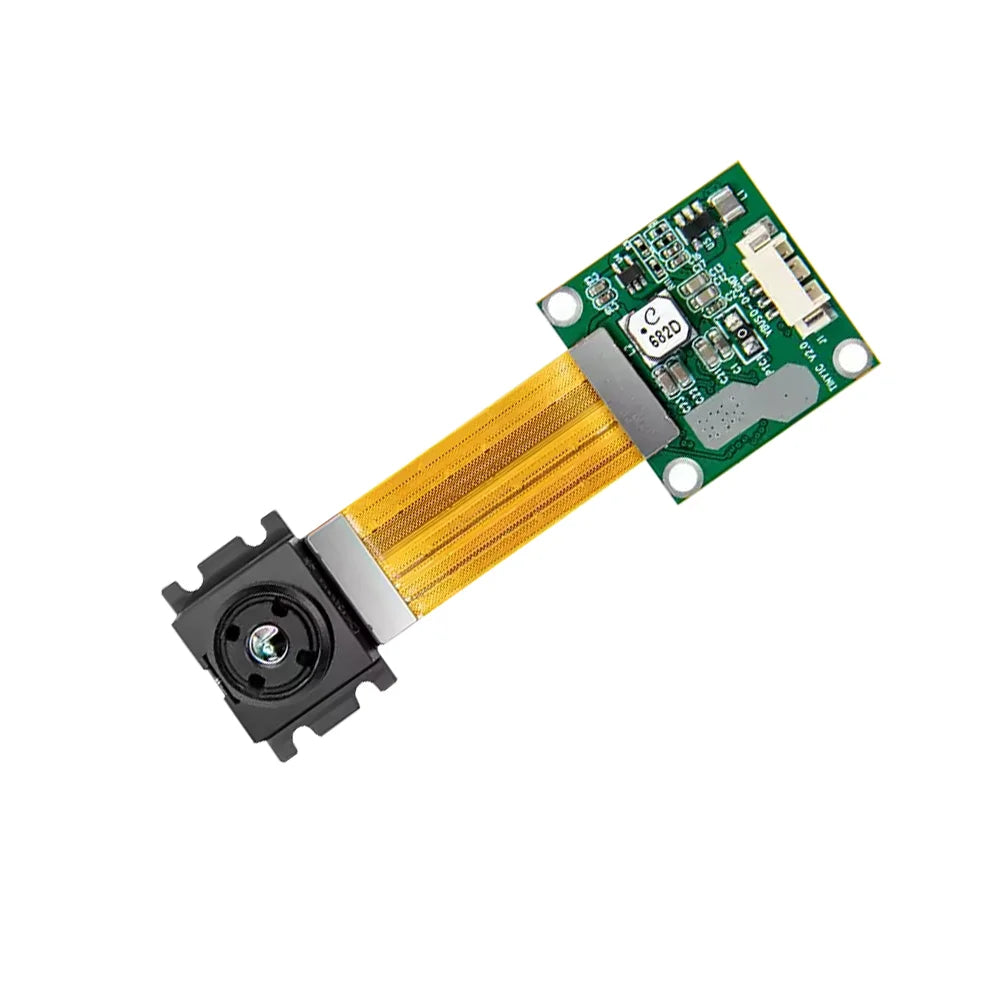

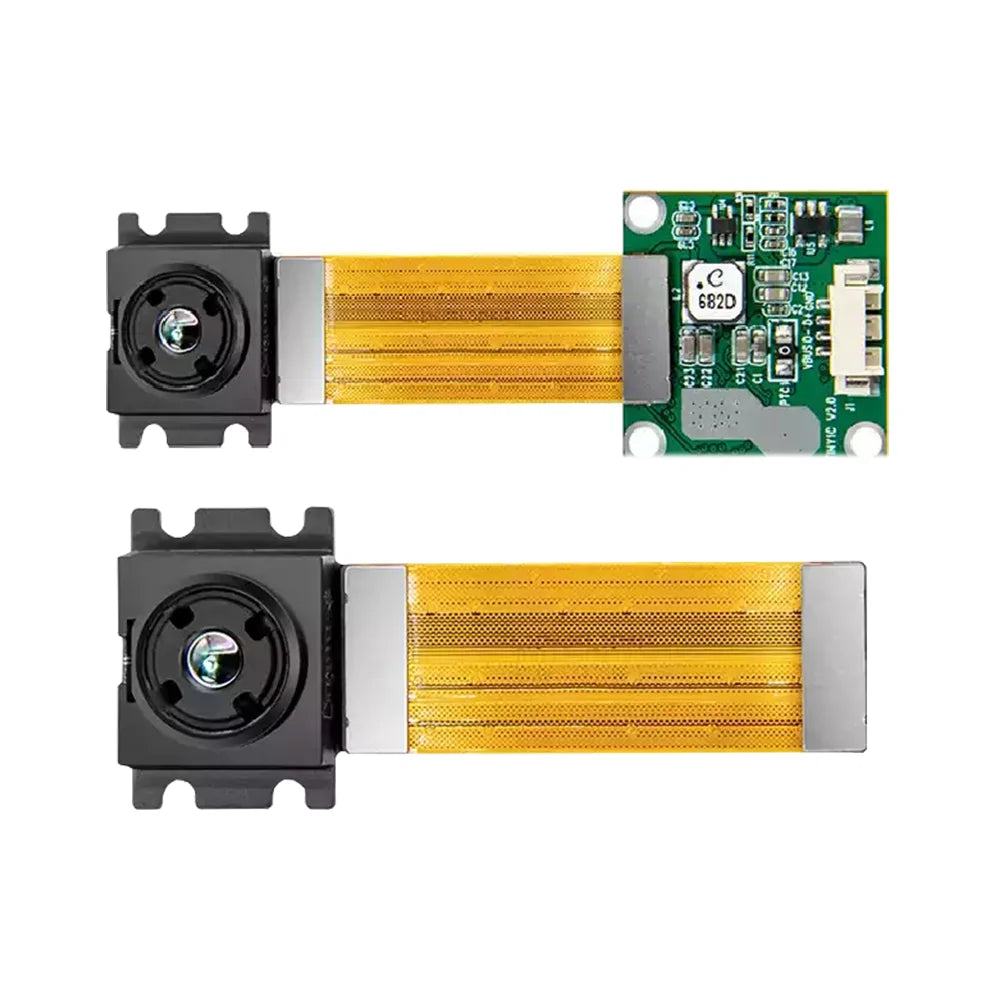

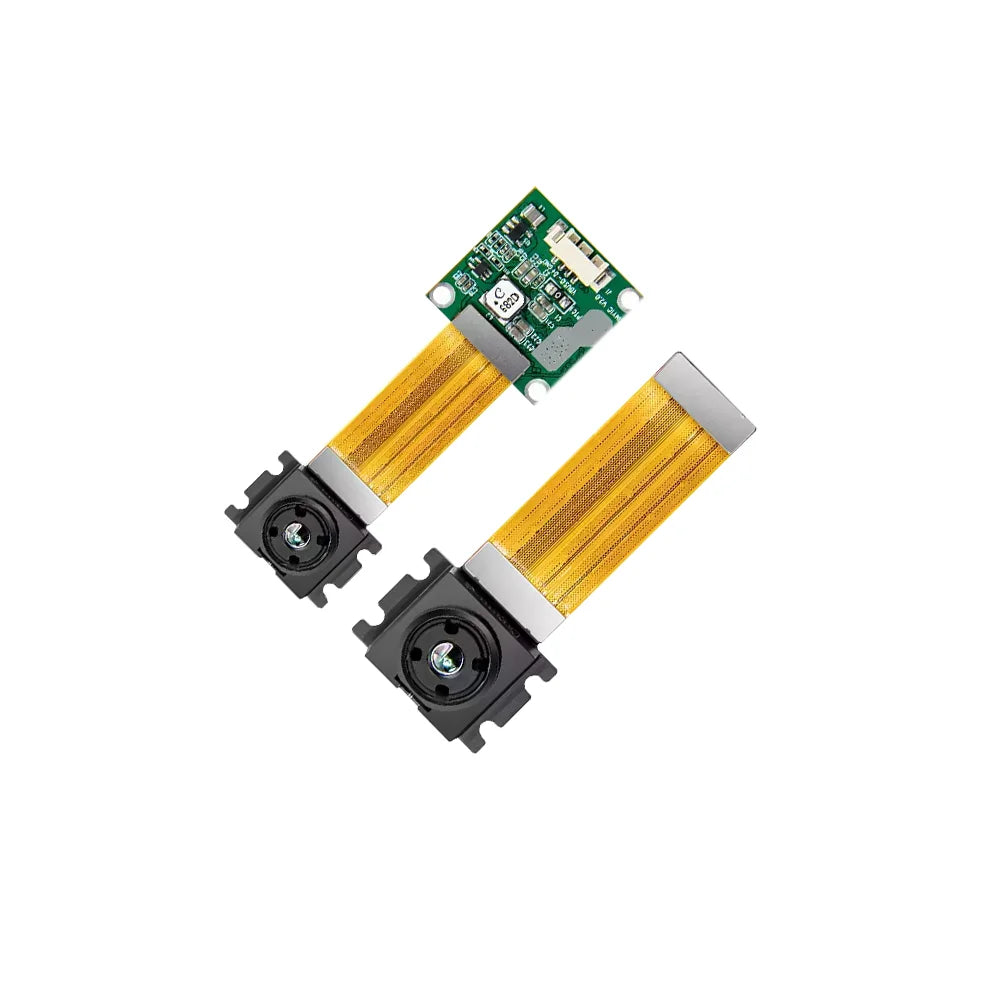

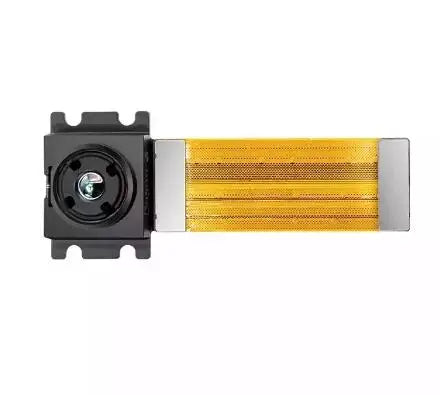

Новый Tiny1-C 25 Гц микро 8~14um LWIR модуль тепловизионной камеры 256*192 12um разрешение неохлаждаемый инфракрасный детектор

+ Бесплатная доставка

Запросите дополнительную информацию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Name: New Tiny1-C 25Hz Micro 8~14um LWIR Thermal Imaging Camera Module 256*192 12um Resolution Uncooled Infrared Detector - Drone
Availability: InStock

Название бренда: NoEnName_Null

Происхождение: Материковый Китай

Сертификация: CE

Номер модели: Tiny1-C

Smart home platform: Другие

Smart home platform: none

Maximum aperture:: F#1.0

interface: USB2.0

Разрешение:: 256×192

Effective frame rate:: 25HZ

Описание товара

Tiny1-C - это длинноволновый инфракрасный (8~14 мкм, LWIR) тепловизионный микромодуль, способный преобразовывать тепловое излучение объекта в изображение и данные о температуре. Отличаясь компактностью и низким энергопотреблением, он применим для мониторинга безопасности, средств измерения температуры, персональных цифровых помощников (PDA), умных бытовых приборов и других областей.

<img decoding="async" alt="Focus on consumer-grade thermal imaging market" slate-data-type="image" src="https://rcdrone.top/cdn/shop/files/S4a4dbf634a554957a6af3bb5898e4a2bj_2eb884f6-3fda-4872-92fe-60a424089772.webp?v=1715001202" title="New Tiny1-C 25Hz Micro 8~14um LWIR Thermal Imaging Camera Module 256*192 12um Resolution Uncooled Infrared Detector 9">

MICRO Tiny 1-C Uncooled Thermal Camera Size:1 3*13*8

Introducing the New Tiny1-C Uncooled Thermal Camera Module, featuring a compact size of 13x8mm. This cost-effective module boasts a high-performance self-developed ISP chip with a resolution of 256×192 pixels at 25Hz, ideal for consumer-grade applications. The camera also features a brilliant optical design, high frame rate, and built-in shutter for excellent image quality.

Основные характеристики

Особенности модуля датчика ИК-камеры Tiny1-C Micro без охлаждения
Самостоятельно разработанный специальный инфракрасный ISP-чип позволяет реализовать низкое энергопотребление и хорошую производительность, а также снизить сложность разработки.

Фокус на рынке тепловизоров потребительского класса.
В качестве ядра используется неохлаждаемый инфракрасный детектор WLP VOx толщиной 12 мкм, обеспечивающий два доступных разрешения: 256×192 и 160×120.
Высокая частота кадров 25 Гц.
Сочетание превосходной оптической конструкции объектива и детектора высокого разрешения позволяет получать превосходные изображения.
Благодаря встроенному затвору он имеет миниатюрные размеры 13 мм × 28 мм × 10 мм и легко интегрируется.
Поддержка вывода данных о температуре по всему массиву.

256X192 160X120 LI 192 Pixels 120 Pixels Lz 256

Product Information: New Tiny1-C Micro Thermal Imaging Camera Module from Dongguan Hampo Electronic Technology Co., Ltd. Features: – Resolution: 256×192 pixels (12um) – Sensor size: 160×120 pixels (19mm, +/-0.1mm) – Pixel pitch: 17.4+/-0.4um – IR cut-off wavelength: 925nm – All-RoHS compliant – PixeL size: 44um – Description: This is the TINY1-C-256 camera module with a model number of NdPARL4D, and the release date is not specified.

Технические характеристики

Технические данные	Tiny1-C
Overview
Сенсорная технология	Неохлаждаемый микроболометр VOx
Спектральная полоса	8 мкм ~14 мкм
Разрешение	256×192/160×120
Шаг пикселя	12 мкм
NETD	＜50mK @25℃，F#1.0，25Hz
Время отклика	<10 мс
Эффективная частота кадров	≤25 Гц
Коррекция неравномерности	Автоматический с затвором
Вывод изображения	10/14-битный КМОП
Lens	Атермализованный
Измерение температуры
Диапазон измерений	Промышленные: -15℃ ~ +150℃ (режим высокого усиления); +50℃ ~ +550℃ (режим низкого усиления) Биологический: +30℃~+45℃
Точность измерения	Промышленность: ±2℃ или ±2% Биологические: ±0,5℃
Электричество
Входное напряжение питания	3,3 В, 5 В
Интерфейс данных изображения	SPI/DVP
Командование и управление	I2C
Потребляемая мощность (@Room Temperature)	Рабочий режим: 240 мВт (типичный) Во время срабатывания затвора: 600 мВт (типично)
Mechanical
Размер пакета	13×13×8 мм
Вес	3,7 г (объектив 2,0 мм); 3,9 г (объектив 3,2 мм); 4,1 г (объектив 4,3 мм)
Окружающая среда
Рабочая температура	-40℃~80℃ (тепловая съемка) -10℃~75℃ (измерение промышленной температуры) 10℃~50℃ (измерение биологической температуры)
Температура хранения	-45℃~85℃
Удар	25g @11 мс, полусинусоидальная волна, направления XYZ

Сценарий применения:

Featuring compactness and low power consumption, it is applicable to security monitoring, temperature measurement tools

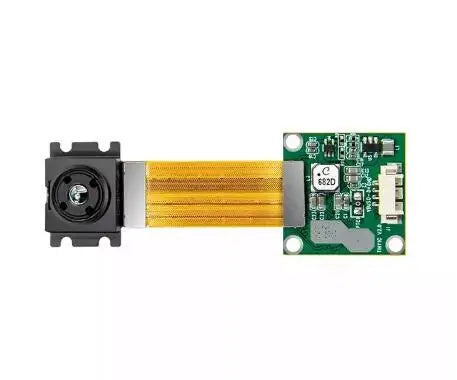

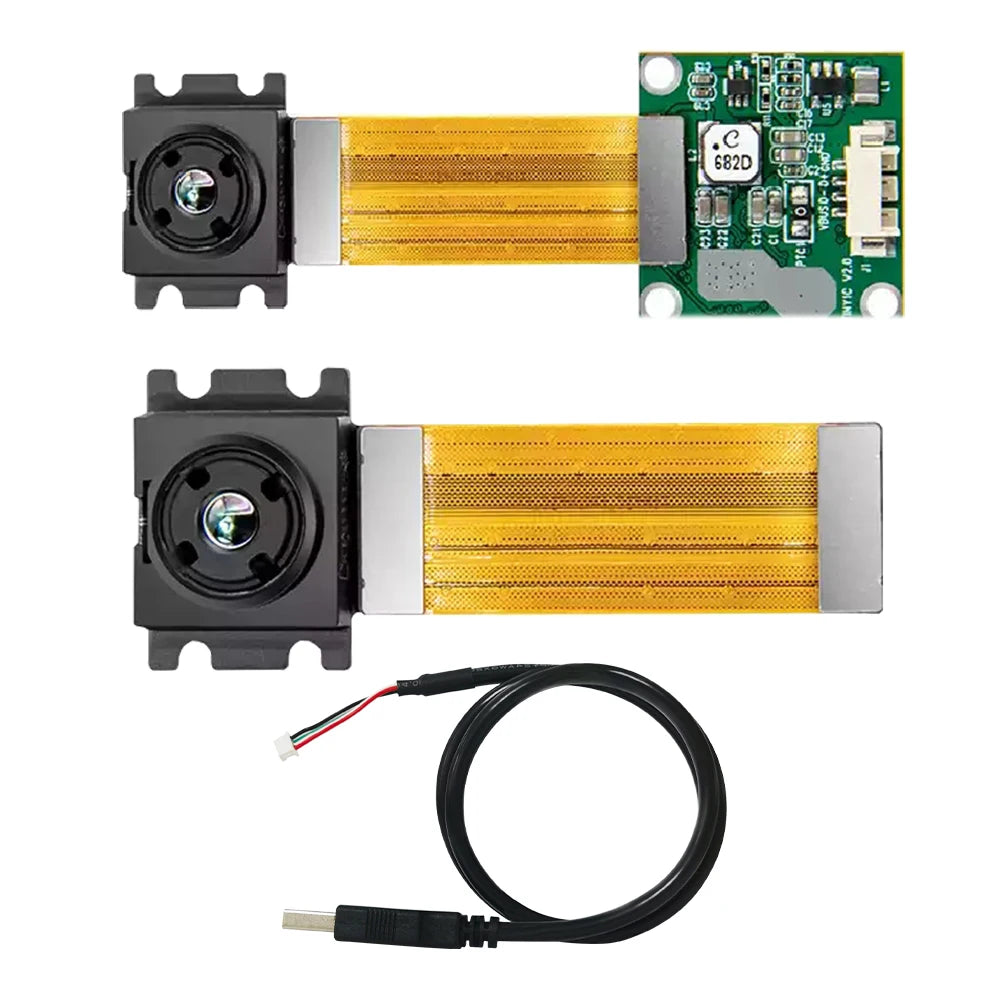

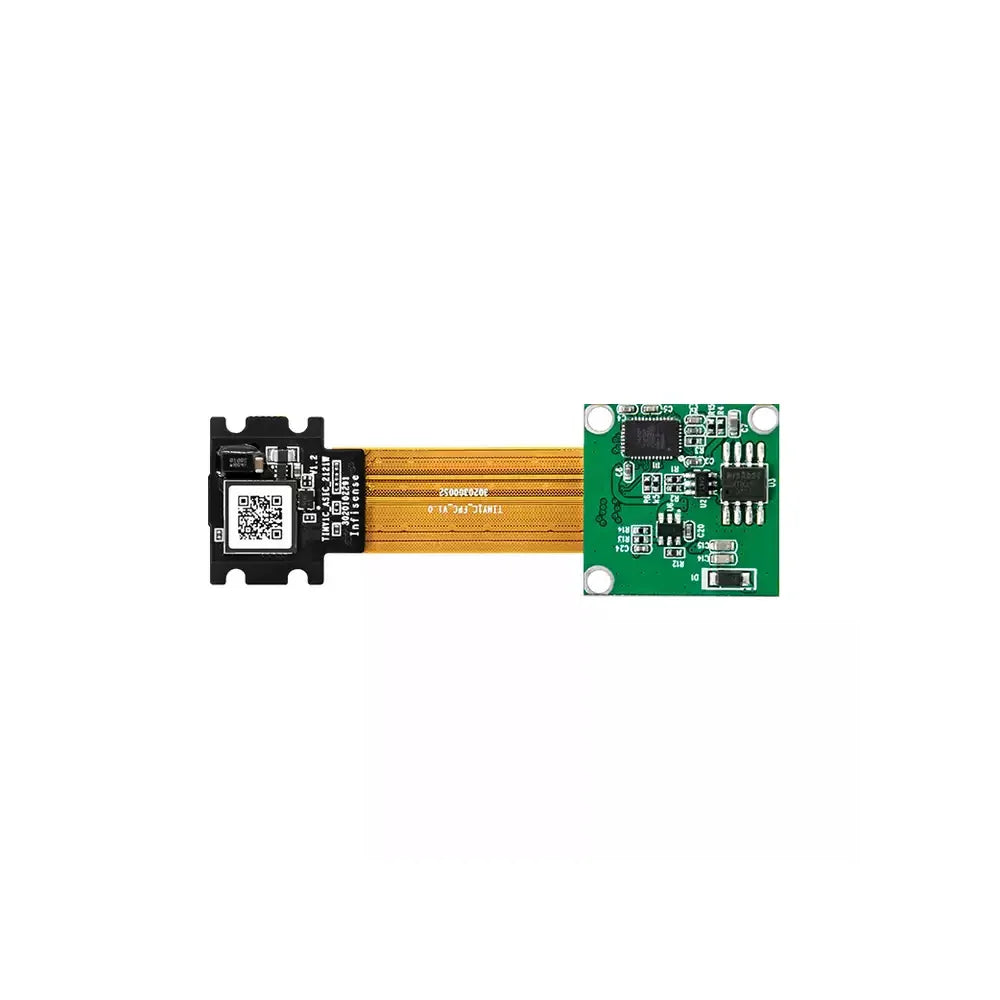

Цвет	USB Adapter Board, Module
