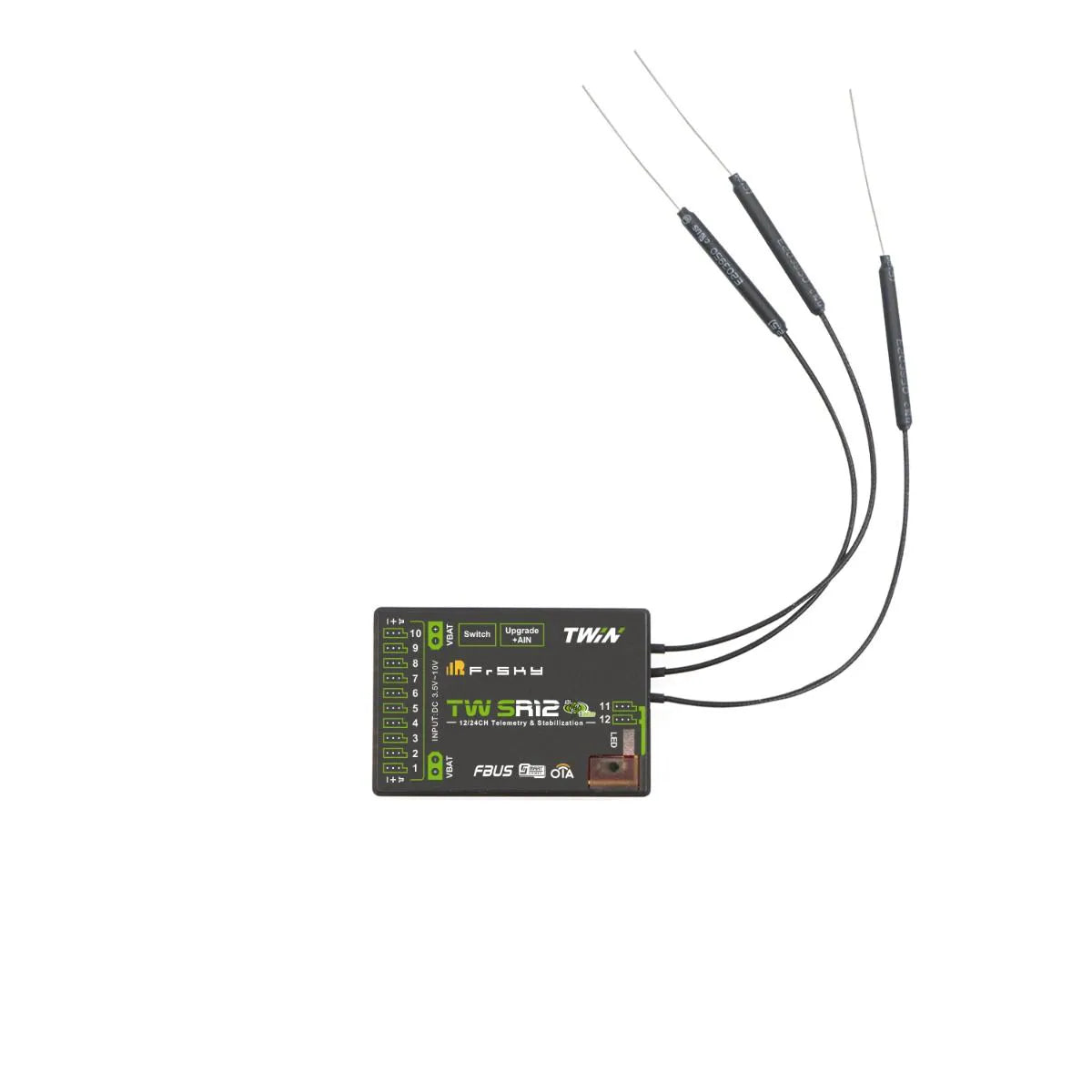

FrSky TW SR12 Receiver – TWIN Dual 2.4G, boasts the ADV stabilization feature 12 Configurable Channel Ports

FrSky TW SR12_Dual 2.4G, boasts the ADV stabilization feature

Overview

Приемники серии TWIN оснащены новым стабильным протоколом TW, который позволяет одновременно интегрировать два активных частотных диапазона 2.4G. Активно-активный протокол TW отличается от обычных решений резервирования по принципу "активный - резервный". Благодаря протоколу TW в приемнике серии TW одновременно активны два частотных диапазона 2.4G. Этот приемник оснащен антеннами 3×2.4G и предназначен для пользователей RC, которые хотят получить преимущества устойчивости и дальности радиосвязи.

Настраиваемые канальные порты приемников TW R12 и TW SR12 являются важной особенностью. Каждый канальный порт может быть назначен как PWM, SBUS, FBUS или S.Port. Настроив порт на использование протокола FBUS в системе ETHOS, можно подключить управление сигналами и телеметрию к любому устройству (сервоприводам XACT, датчикам ADV и т.д.), поддерживающему протокол FBUS, только через одну линию для достижения двунаправленной передачи, что также упрощает сборку модели, используя меньшее количество проводов.

TW R12 и TW SR12 оснащены гнездом, которое можно использовать для подключения коммутационной панели, чтобы включить встроенную функцию Power Switch. Оба приемника используют набор стандартных штекеров XT30, что также обеспечивает безопасный и эффективный способ подачи питания. Использование проводов для защиты от перегрузки по току на портах канала позволяет обезопасить подключенное устройство.

ADV Stabilizer
The TW SR12 offers an ADV Stabilizer function which is an upgrade over the original classical gyroscope stabilization modes. The ADV Stabilizer offers an advanced mode that provides more programmable stabilized channels and flexibility. The classical stabilization mode has been enhanced with 5 additional stabilization channels, providing pin mapping to each channel in the multiple flight modes like Stabilization, Auto-Level, Hover, and Knife-Edge with an airplane model. In the advanced stabilization mode, all the output pins are configurable for stabilization and additional advanced features such as Stab file sharing, programmable parameters, developer access, etc.

Характеристики

• Одновременная работа в двух режимах 2.4G TW
• Built-in Advanced Stabilization Functions
• Built-in High-Precision Telemetry Sensor (Altitude, Vertical Speed, etc.)
• Основная функция записи данных в черный ящик
• Built-in Power Switch Function | Match with Different External Switches (Optional)
• Большая дальность контроля (дальность зависит от настроек мощности радиочастот).
• 12 настраиваемых портов каналов
  - CP1: ШИМ / SBUS OUT / FBUS / S.Port / SBUS IN
  - CP2-12: ШИМ / SBUS OUT / FBUS / S.Port
• FBUS / S.Port
• Порт SBUS Out (поддерживает режим 16CH / 24CH)
• Порт SBUS In (поддерживает резервирование сигналов)
• Обновление FW по воздуху (OTA)

Технические характеристики

• Частота: Двойной 2,4 ГГц

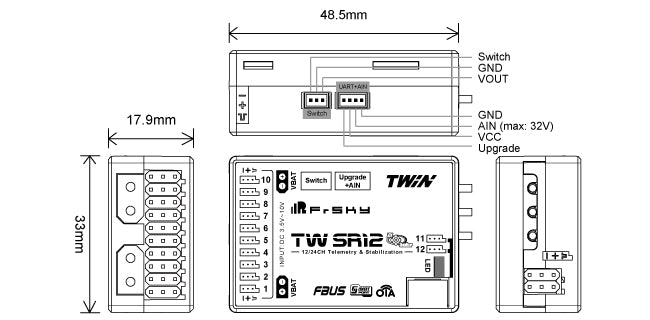

• Размеры: 48,5*33*17,9 мм (Д*Ш*В)
• Вес: 22,5 г
• Диапазон рабочего напряжения: 3,5 -10 В (рекомендуется использовать 2S Li-батареи)
• Рабочий ток: ≤130 мА
• Непрерывный ток: ≤20A (питание устройства) ｜ Мгновенный ток: ≤40A (питание устройства)
• Диапазон измерения напряжения через AIN (внешнее устройство): 0-35 В (коэффициент делителя напряжения батареи: 1:10)
• Совместимость: Радиоприемник серии Twin и радиочастотный модуль с поддержкой протокола TW
• Тройные антенны 2,4 ГГц

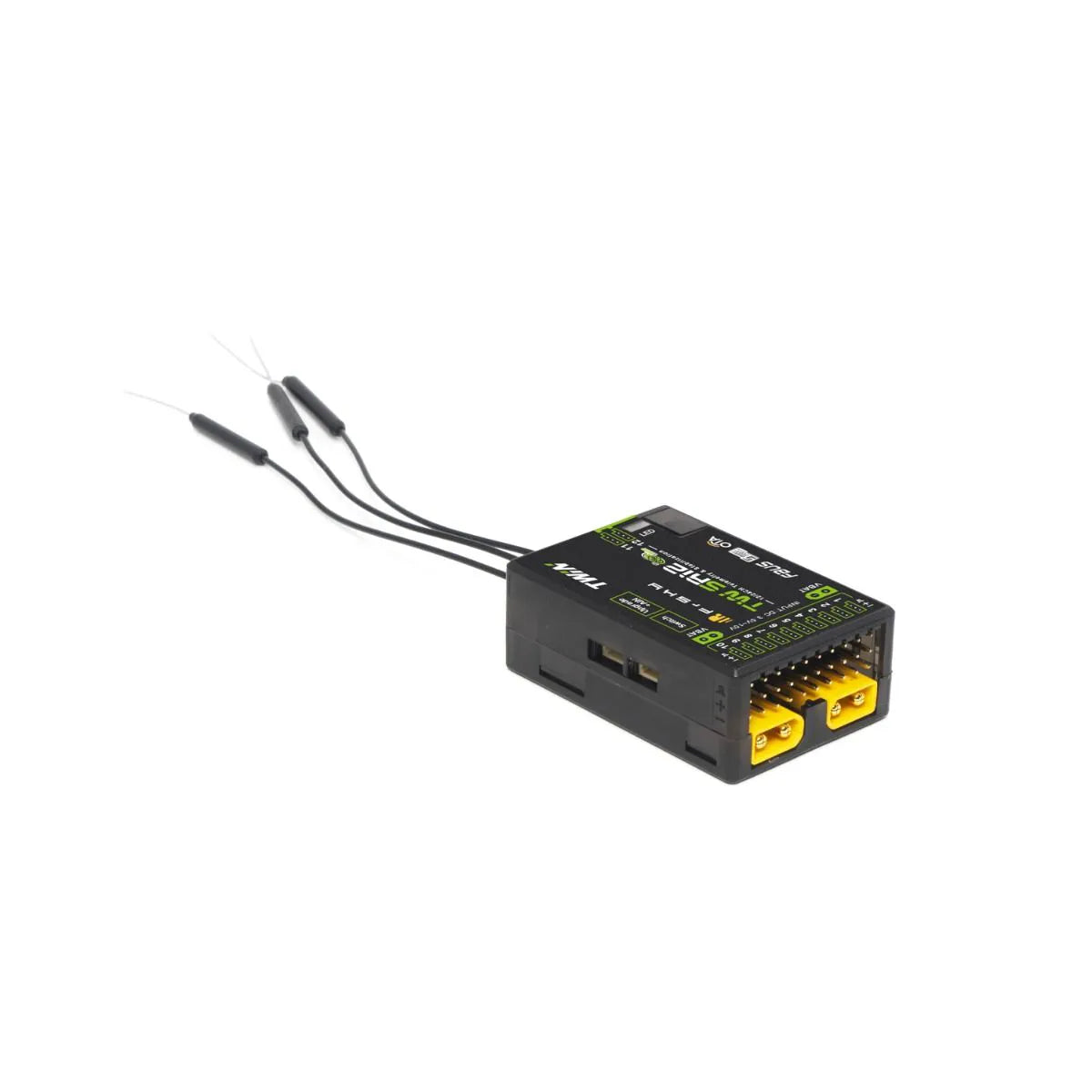

• Двойной входной разъем питания XT30

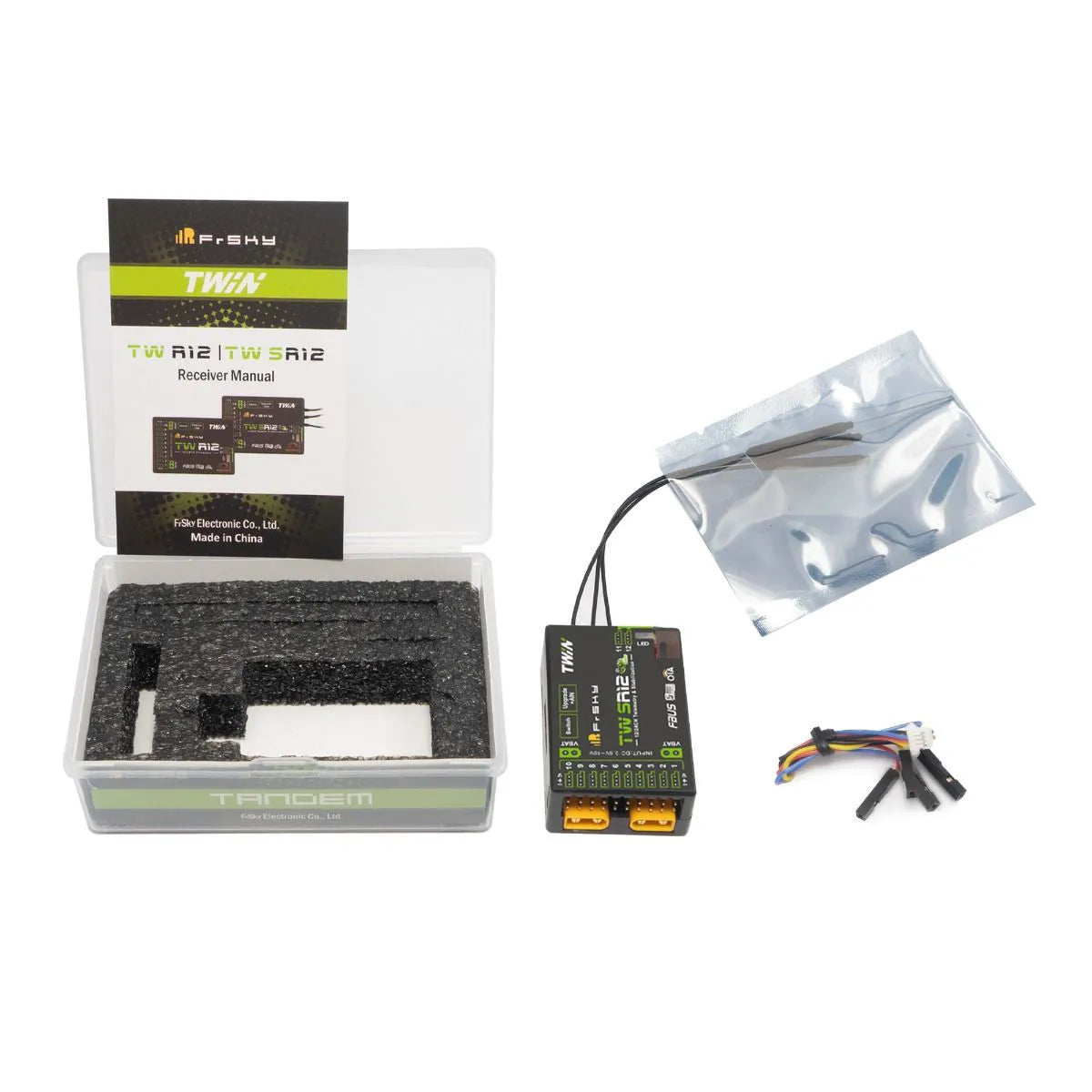

Пакет включает в себя

• FrSky TW SR12*1
