Popular ExpressLRS 2.4G raido link protocol version is available for option now. Besides, this version supports BETAFPV Configurator which is a utility disigned to simply updating, configuring and tuning the radio controller.

Main board for LiteRadio 2/LiteRadio 2 SE owner replacement.

Download the BETAFPV Configurtor.

LiteRadio 2 SE Radio Transmitter is the upgraded version based on LiteRadio 2 and comes with huge improvements.

• Built-in 1000 mAh 1S battery, LiteRadio 2 SE increases the endurance to 8 hours.

• Updates with BETAFPV self-developed LiteRadio System. Pilots can directly operate the Joystick Calibration and Upgrade Firmware on the radio transmitter.

• Supports the Frsky / Futaba / Bayang, pilots can easily change Futaba, Frsky D8, Frsky FCC D16, and Frsky LBT D16 mode via the radio transmitter.

• Comes with 100mW transmitting power, LiteRadio 2 SE brings a wider operating range.

Please kindly note: D16 (FCC&LBT) protocol currently does not support the Frsky receivers with ACCST 2.0 firmware or higher, and it can only bind with ACCST 1.X firmware version XM+ receivers.

Пуля в цель

• LiteRadio 2 SE upgrades with BETAFPV self-developed Customized LiteRadio System. Pilots can directly operate the Joystick Calibration and Firmware Update on the radio transmitter, which is more convenient for the beginner racer to operate.

• Equipped with a built-in 1000 mAh 1S battery, LiteRadio 2 SE can use up to 8 hours, bringing an excellent endurance performance.

• Comes with a built-in charging module, LiteRadio 2 SE can support USB charging which is more convenient to use. Meanwhile, it designs a Low-Power warning to indicate a low battery. While it needs to be re-charged(when the voltage is lower than 3.5V), the LED will turn red first, then it will turn blue and flash slowly.

• Compared with the LiteRadio 2, LiteRadio 2 SE has a larger transmitting power that can reach 100mW, bringing a wider operating range.

• Adopted the rubber coat, LiteRadio 2 SE is ergonomic and has the shape of a gaming controller. It’s comfortable to hold, and the anti-slip texture on the handles allows for a solid grip.

• This radio transmitter acts as a USB Joystick when connected to a personal computer. So you could use it to play FPV simulators like EREADRONE.

• LiteRadio 2 SE transmitter has been equipped on the Ready-to-Fly FPV whoop racing advanced kit 2 and FPV whoop racing starter kit 2. It is one of the easiest ways to get into the FPV hobby.

Технические характеристики

• Item: LiteRadio 2 SE

• Цвет: белый

• Frequency Range: 2.4G (2403MHz-2447MHz)

• 2.4G System: NRF24L01 / CC2500 / SX1280

• Канал: 8

• Support Protocol: Bayang / Futaba S-FHSS / Frsky FCC D16/ Frsky LBT D16 / Frsky D8 / ExpressLRS 2.4G

• Power: ≤100mw

• Adapted Drone Type: Multirotor

• Поддержка USB-зарядки / обновление прошивки

• Support BETAFPV Simulator Connected / Customized LiteRadio System / Joystick Calibration

• Светодиодный индикатор: Зеленый - питание включено / Красный - предупреждение, если напряжение ниже 3,5 В / Синий - нормальное состояние

• Battery: Built-in 1000mAh 1S Battery

• Разъем для зарядки: USB 3.0 Type-C

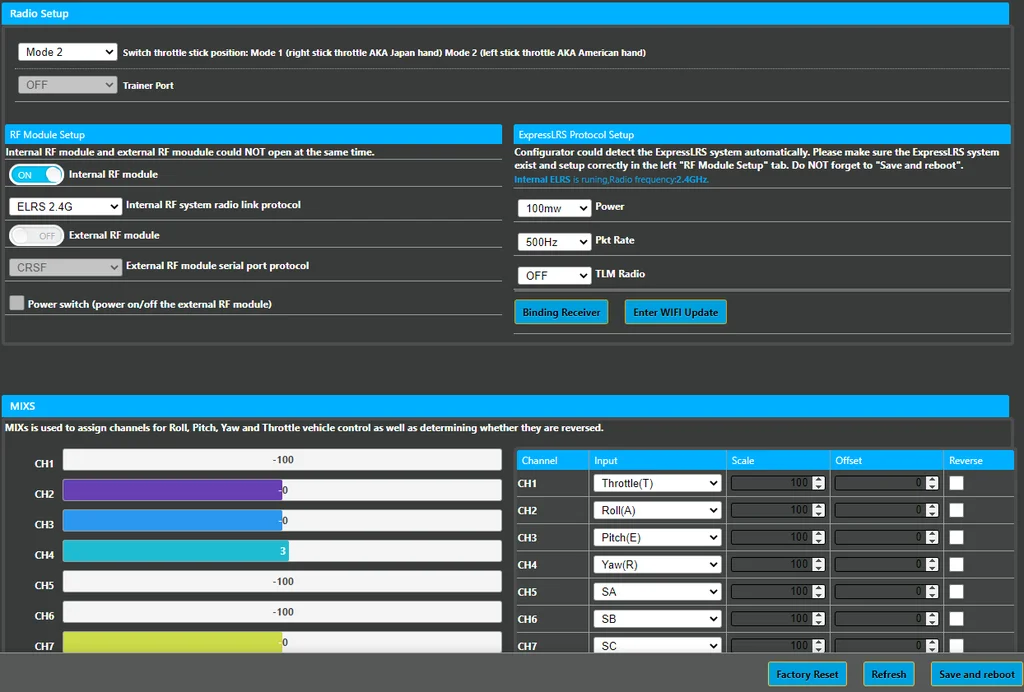

Конфигуратор BETAFPV

BETAFPV Configurator is utility designed to simplify updating, configuring and tuning the radio transmitter.

Адрес для скачивания: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Function of BETAFPV Configurator is list below.

• Базовая настройка радиоконтроллера, например, переключение режимов, включение/выключение радиочастотных модулей.

• Full function of the ExpressLRS configuration, like outpower, packet rate etc.

• Микшер каналов для беспилотных летательных аппаратов с фиксированным крылом.

• Обновление прошивки.

Only the radio controller ExpressLRS 2.4G version supports BETAFPV Configurator nowadays.

How to recognise if your radio transmitter supports the BETAFPV Configurator?Remove the cover on the back of the transmitter and there is a label, comes with ”BETAFPV Configurator Supported”.

НЕ включайте передатчик сначала и не подключайте его к компьютеру. В этой ситуации порт USB не работает.

Как переключить протокол

To change protocols (Frsky FCC D16, Frsky LBT D16, Frsky D8, or Futaba S-FHSS), you have to power it off first, then press and hold the bind button while you power it back on. After that, the flash times of the red LED before buzzer alarms will change, and it will indicate which protocol it is on.

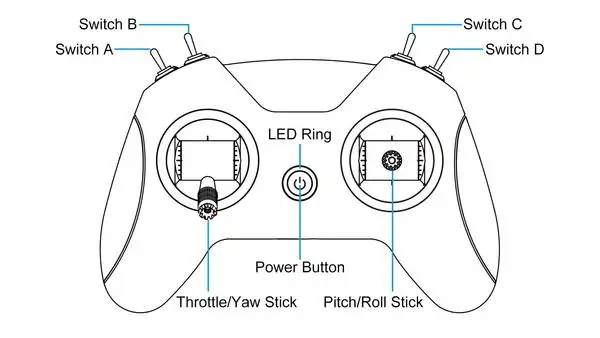

Diagram of LiteRadio 2 SE

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

• Manual for LiteRadio 2 SE Radio Transmitter

• How to replace the gimbals of Literadio 2 SE？

• For any questions about joystick calibration of the Literadio 2 SE transmitter, please watch the following video to know more.

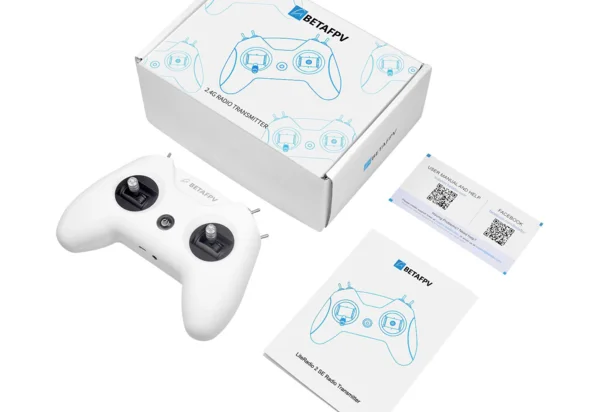

Пакет

• 1 * LiteRadio 2 SE Radio Transmitter

• 1 * Руководство пользователя

BETAFPV Micro RF TX module is based on the ExpressLRS project, an open-source RC link for RC applications. ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

A ton of ExpressLRS items are available now!

Технические характеристики

• Packet refresh rate: 25Hz/50Hz/100Hz/200Hz (915MHz/868MHz), 50Hz/150Hz/250Hz/500Hz (2.4GHz)

• RF output power: 25mW/50mW/100mW/250mW/500mW (2.4GHz), 100mW/250mW/500mW (915MHz/868MHz)

• Frequency bands (Micro RF Module 2.4G version): 2.4GHz ISM

• Frequency bands (Micro RF Module 915MHz/868MHz version): 915MHz FCC/868MHz EU

• Input voltage: 5V~12V

• XT30 port: 5V~12V, recommend 2S(8.4V) battery, DO NOT support 3S(12.6V) or above

• USB port: Type-C

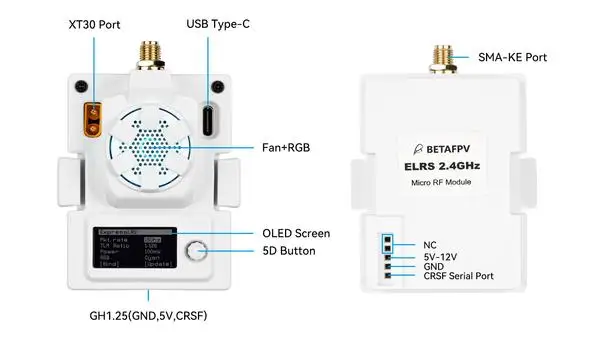

Diagram

BETAFPV Micro RF TX module is compatible with radio transmitter which has the micro module bay (AKA JR/SLIM module bay, e.g. Frsky Taranis X9D.TBS Mambo).

Note: Please assemble the antenna before power on. Otherwise, the PA chip in the Micro TX module will be damaged permanently.

Note:Please DO NOT use 3S or above bettery to power up the TX module via XT30 port. Otherwise, the power supply chip in the TX module will be damaged permanently.

About the Firmware

The ExpressLRS offical project on Github does NOT support the OLED function for the moment. BETAFPV team has made a pull request on Github and wait for the offical to finish this merge. We will work with the ELRS team and make the offical repository support the OLED and button function ASAP.

Please get the firmware from BETAFPV Github nowadays until ExpressLRS offical support.

https://github.com/BETAFPV/ExpressLRS

User manual of How to Flash Firmware of ELRS RX/TX.

Know More About ExpressLRS

ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Button and OLED

The ELRS TX module could be configured via the OpenTX LUA script. With OLED and button, no-OpenTX radio controller that supports CRSF could use this ELRS Micro module easily. The following no-OpenTX radio controllers work well with this TX module. Futaba T16IZ, T16SZ and T18SZ (with update to 3.9e), Wsky ET16, Radiolink AT9S Pro.

There is a 5D button on the micro module. Pay attention only the virtical dimention works and the other four dimentions are invalid. Below is the basic operation of the button and OLED.

Long Press:

In the lock screen page, long press to unlock and enter the menu page.

In the menu page, long press to change the value of this row.

Short Press:

In the lock screen page, short press invalidly.

In the menu page, short press to move to the next row.

Note:When the RF TX module is entering menus page, the connection between RF TX module and receiver will be lost, the connection will recover after exiting menus page automatically; you must re-power the receiver if you have changed the Pkt Rate.

Note: When the RF TX module enters WIFI Upgrade status, the button will be invalid. Please re-power the RF TX module after firmware update via WIFI.

Basic Configuration

ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the radio transmitter and the TX module. So make sure your radio transmitter supports the CRSF serial protocol. We use the radio transmitter with the OpenTX system to show how to set up the CRSF protocol and LUA script. To set this up, in the OpenTX system, enter into model settings, and on the ”MODEL SETUP” tab, turn off the ”Internal RF”. Next, enable ”External RF” and select ”CRSF” as the protocol.

ExpressLRS use the OpenTX LUA script to control the TX module, like bind or setup. With the LUA script, pilots could check, and set up some configurations of the Nano RF TX module. For more details, please check the Support Page.

• Save the ELRS.lua script files onto the radio transmitter’s SD Card in the Scripts/Tools folder;

• Long press the ”SYS” button (for RadioMaster T16 or similar radios) or the ”Menu” button (for Frsky Taranis X9D or similar radios) to access the Tools Menu where you can find ELRS script ready to run with only one click;

• The below image show, the LUA script run successfully;

Bind & Output Power

The Micro RF TX module comes with offically major release V1.1.0 protocol and no Binding Phrase inlcuded. So please make sure the receiver works on offically major release V1.0.0~V1.1.0 protocol. And no Binding Phrase setted. Micro RF TX module could enter binding status via ELRS.lua script, as description in ”LUA Script” chapter. Besides, using the button and OLED, move to the BIND position and long press the button. Then the RF module will enter binding status.

Note: The LED will NOT flash when entering binding status. The module will exit from binding status 5 seconds later auto. Short and consecutive press 3 times to bind.

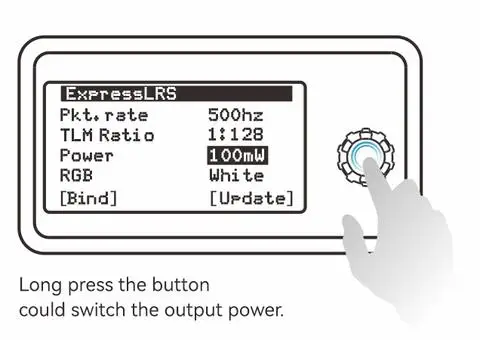

Micro RF TX module could switch the output power via ELRS.lua script, as description in ”LUA Script” chapter.Besides, using the button and OLED, move to the Output position. Long press the button could switch the output power.

Note: The RGB LED will NOT change according to the output power. When the output power is 250mW or above, the fan will spin automatically. The Micro RF TX module does NOT support 1W or 2W output. When switch to this value, the system will move to 500mW automatically.

BETAFPV ELRS Micro TX module user manual download.

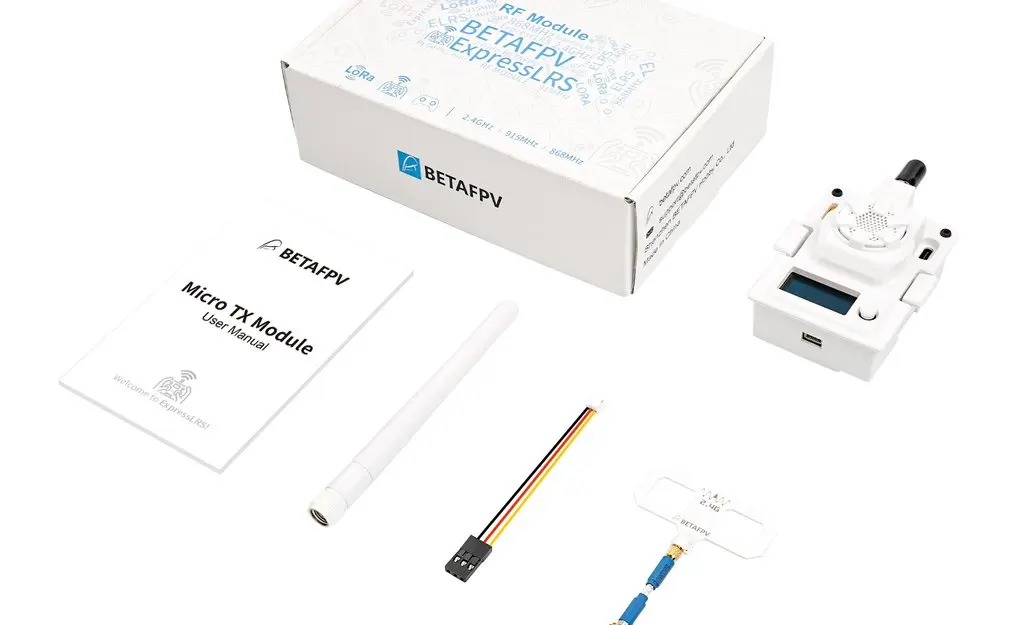

Пакет

• 1 * BETAFPV ELRS Micro TX module

• 1 * BETAFPV Moxon antenna

• 1 * Micro TX module user manual

The antenna in the package is not the same as show below for 915MHz and 868MHz version.

A ton of ExpressLRS items are available now!

Технические характеристики

• Weight: 0.7g (receiver only)

• Size: 12mm*19mm

• Telemetry power: 20dbm

• Frequency bands (Nano receiver 2.4G version): 2.4GHz ISM

• Frequency bands (Nano receiver 915MHz/868MHz version): 915MHz FCC/868MHz EU

• Input voltage: 5V

• Antenna connector: IPEX MHF

Diagram

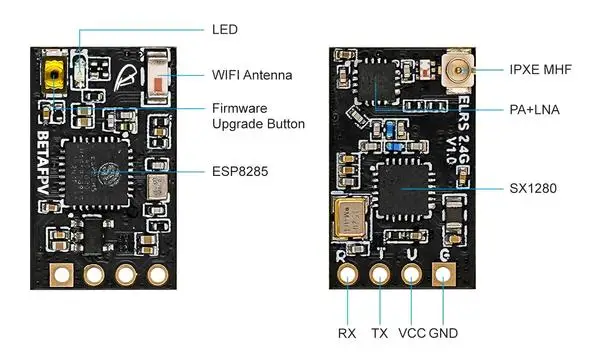

Nano receiver 2.4G version diagram as shown below.

Know more about the PA+LNA. todo

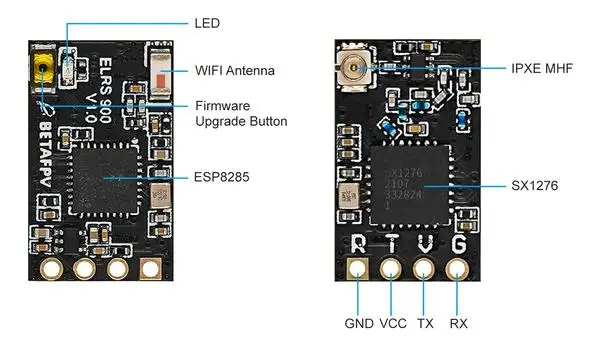

Nano receiver 868MHz/915MHz version diagram as shown below.

Which one should I choose?

todo

Know More About ExpressLRS

ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Configuration & Bind

ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board. So make sure your flight controller board supports the CRSF serial protocol. Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

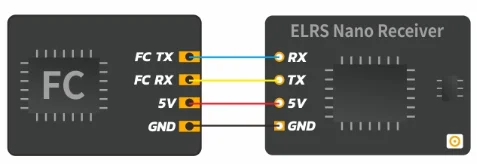

The connection between the ELRS Nano receiver and the FC board is shown below.

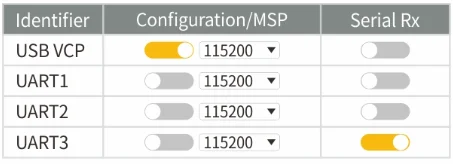

Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator ”Ports” tab.

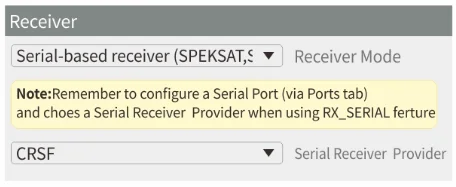

On the ”Configuration” tab, select ”Serial-based receiver” on the ”Receiver” panel, and select ”CRSF” as the protocol. Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.

Nano receiver could enter binding status by power on/off three times.

• Plugin and unplug nano receiver three times;

• Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;

• Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;

• If the receiver has a solid light, it’s bound.

NotBETAFPV ELRS Nano receiver user manual download.e: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

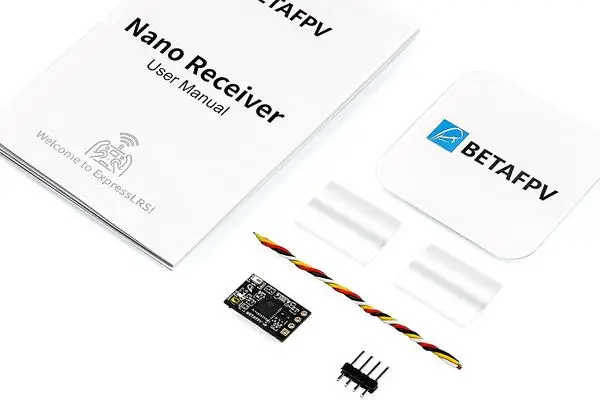

Пакет

• 1 * BETAFPV ELRS Nano receiver

• 1 * BETAFPV T antenna

• 2 * Spare shrink tube

• 4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)

• 1 * pin header 1×4

• 1 * Nano receiver user manual

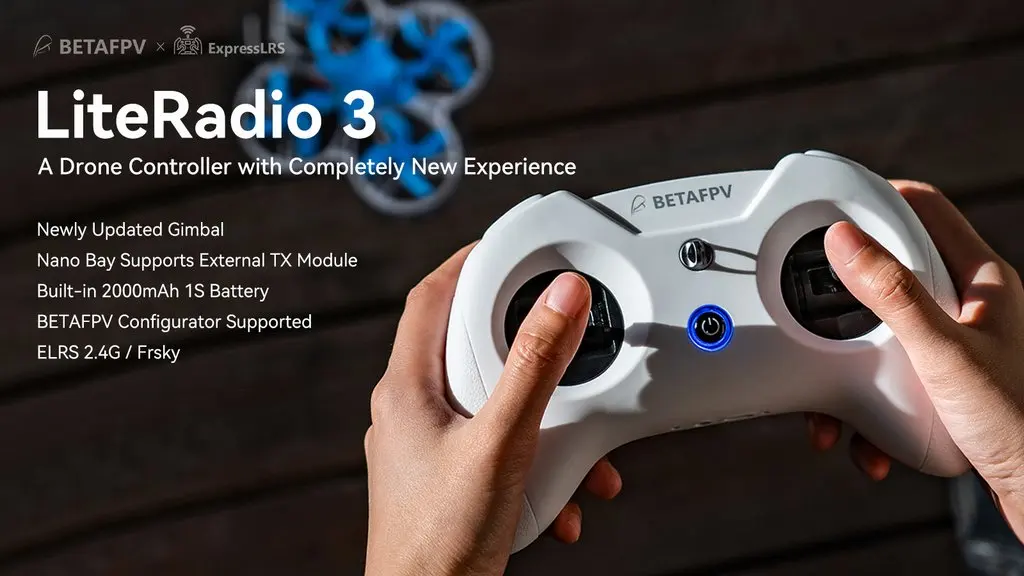

Радиопередатчик LiteRadio 3 - это новейший пульт дистанционного управления в серии LiteRadio. Этот передатчик имеет эргономичную рукоятку и обладает превосходными характеристиками по времени работы, обновленным карданом и поддержкой мультипротокола (версия Frsky). Кроме того, эта версия поддерживает BETAFPV Configurator - утилиту, предназначенную для простого обновления, конфигурирования и настройки радиоконтроллера.

BETAFPV ExpressLRS LiteRadio 3 A Контроллер дрона с совершенно новым опытом Обновленный Gimbal Nano Поддерживает внешний TX модуль Встроенный аккумулятор 200OmAh 1S

Загрузите конфигуратор BETAFPV.

LiteRadio 3 - это радиопередатчик дистанционного управления, предназначенный в первую очередь для RC-моделей, в том числе мультироторных, самолетов. Он дает вам больше, чем вы когда-либо думали, что возможно от 8-канального радио начального уровня.

• Всего 8 каналов.

• Поддержка USB-джойстика для большинства тренажеров.

• Отсек для наномодуля для внешнего модуля TX.

• Новый дизайн джойстика-импульса для увеличения срока службы.

• Поддержка BETAFPV Configurator для обновления, настройки и конфигурирования.

• Предоставьте версию протокола ExpressLRS 2.4G и версию протокола Frsky для опции.

• Встроенный аккумулятор 2000 мАч и USB-зарядка поддерживаются.

Пуля в цель

• LiteRadio 3 обновляется с помощью разработанной BETAFPV индивидуальной системы LiteRadio. Пилоты могут напрямую управлять калибровкой джойстика и обновлением прошивки на радиопередатчике, что более удобно для начинающих гонщиков.

• Оснащенный встроенным аккумулятором 1S емкостью 2000 мАч, LiteRadio 3 может работать до 15 часов без внешнего модуля, обеспечивая отличные показатели выносливости.

• LiteRadio 3 оснащен встроенным модулем зарядки и поддерживает зарядку от USB, что делает его более удобным в использовании. В то же время в устройстве предусмотрено предупреждение о низком заряде батареи. Если синий индикатор медленно мигает, а зуммер подает непрерывный звуковой сигнал, это свидетельствует о низком заряде батареи и необходимости ее подзарядки.

• Новый дизайн с отсеком nano поддерживает внешний модуль TX. Настоятельно рекомендуем BETAFPV ELRS Nano Module, который совместим с радиопередатчиком LiteRadio 3 и делает доступным протокол CRSF.

• Благодаря резиновому покрытию LiteRadio 3 эргономичен и имеет форму игрового контроллера. Его удобно держать в руках, а противоскользящая текстура на ручках обеспечивает надежный захват.

• Это самый безопасный и быстрый способ начать работу, используя для начала симулятор для отработки моделей. Радиопередатчик LiteRadio 3 поддерживает большинство симуляторов, представленных на рынке, с обширной конфигурацией.

Технические характеристики

• Артикул: Радиопередатчик LiteRadio 3

• Диапазон частот: 2.4G

• Система 2.4G: CC2500/SX1280

• Канал: 8

• Поддержка протоколов: Futaba S-FHSS/Frsky FCC D16/Frsky LBT D16/Frsky D8, ExpressLRS 2.4G

• Мощность: версия ELRS 25мВт/50мВт/100мВт, версия Frsky 100мВт

• Адаптированный тип дрона: Мультиротор, самолет

• Поддержка USB-зарядки / обновление прошивки

• Поддержка BETAFPV Configurator / Most Practice Simulator

• Светодиодный индикатор: Зеленый - питание включено / Красный - предупреждение, если напряжение ниже 3,5 В / Синий - нормальное состояние

• Аккумулятор: встроенный аккумулятор 2000 мАч 1S

• Разъем для зарядки: USB 3.0 Type-C

• Рекомендуем внешний модуль TX: ELRS Nano TX Module

• Рекомендуемые аксессуары: Nano Gimbal для LiteRadio 3, чехол для хранения, шейный ремешок для передатчика

Улучшения в LiteRadio 3

По сравнению с LiteRadio 2 SE, LiteRadio 3 оснащен аккумулятором 1S емкостью 2000 мАч, обеспечивающим превосходную выносливость до 15 часов работы без внешнего модуля. Зарезервированный на задней стороне отсек для нано-модуля поддерживает внешний модуль для использования с ELRS Nano TX Module, который поддерживает протокол CRSF. Кроме того, в кардане LiteRadio 3 появился точный потенциометр и регулируемые концы стиков.

Примечание: LiteRadio 2 SE, заказанные с декабря, поддерживают конфигуратор BETAFPV. В то же время, для заказов, сделанных в декабре, имбалы LiteRadio 2 SE такие же, как и LiteRadio 3. Для заказов, сделанных до декабря, мы настоятельно рекомендуем приобрести новые имбалы в качестве обновления.

Конфигуратор BETAFPV

BETAFPV Configurator - это утилита, предназначенная для упрощения обновления, настройки и конфигурирования радиопередатчика.

Адрес для скачивания: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Функции конфигуратора BETAFPV перечислены ниже.

• Базовая настройка радиоконтроллера, например, переключение режимов, включение/выключение радиочастотных модулей.

• Полный набор функций для настройки ExpressLRS, таких как мощность, скорость передачи пакетов и т.д.

• Микшер каналов для беспилотных летательных аппаратов с фиксированным крылом.

• Обновление прошивки.

НЕ включайте передатчик сначала и не подключайте его к компьютеру. В этой ситуации порт USB не работает.

Как переключить протокол

Примечание: Переключение внутреннего протокола доступно только для радиопередатчика версии Frsky. Версия ExpressLRS может переключаться только на внешний TX-модуль.

Чтобы изменить протоколы и модуль TX, выполните следующие действия:

• Выключите питание радиопередатчика;

• Нажмите и удерживайте кнопку BIND при включении радиопередатчика;

• После этого цвет и время вспышек светодиода и звуковых сигналов изменятся в соответствии с таблицами выше.

Версия Frsky может поддерживать 4 различных внутренних протокола, включая Frsky D16 FCC, Frsky D16 LBT, Frsky D8 и Futaba S-FHSS. Протокол отображается по времени мигания светодиода при включении питания, а также по звуковому сигналу.

Примечание: Версия LiteRadio 3 Frsky работает только с протоколом D16 ACCST 1.X Frsky. Поэтому, если вы используете приемник Frsky с версией D16 ACCST 2.X или ACCESS, привязка будет неудачной.

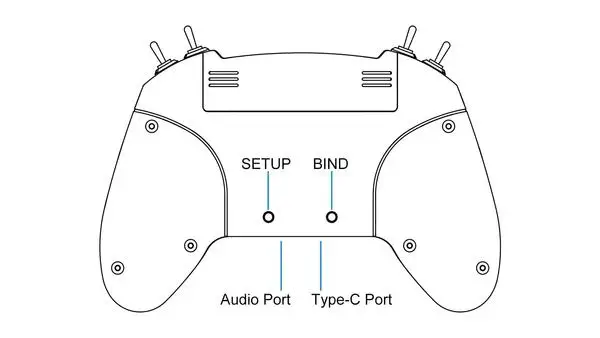

Диаграмма LiteRadio 3

Рекомендуемые детали

Мы настоятельно рекомендуем купить радиопередатчик LiteRadio 3 с перечисленными ниже деталями.

• Внешний модуль TX: Модуль ELRS Nano TX

• Чехол: BETAFPV Чехол для хранения LiteRadio

• Ремешок: BETAFPV LiteRadio Transmitter Neck Strap

• Гимбал: Nano Gimbal для LiteRadio 3

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

• Руководство по эксплуатации радиопередатчика LiteRadio 3

• Как заменить имбалы передатчика Literadio 3?

• Если у вас возникли вопросы о калибровке джойстика передатчика LiteRadio 3, пожалуйста, посмотрите следующее видео, чтобы узнать больше. Инструкция одинакова как для LiteRadio 3, так и для LiteRadio 2 SE.

Пакет

• 1 * Радиопередатчик LiteRadio 3

• 1 * Руководство пользователя
