СПЕЦИФИКАЦИИ Cuav Can Pmu
цвет: светло-серый
Колесная база: Нижняя пластина
Модернизация деталей/аксессуаров: Адаптер
Поставки инструментов: Собранный класс
Технические параметры: Value 9
Размер: Как описание
Периферийные устройства/устройства дистанционного управления: Ресиверы
Рекомендуемый возраст: 12+y,18+
Запчасти и принадлежности RC: Разъемы/проводка
Количество: 1 шт.
Происхождение: Материковый Китай
Номер модели: CAN PMU
Материал: Металл
Атрибуты полного привода: Моторы
Для типа автомобиля: Самолеты

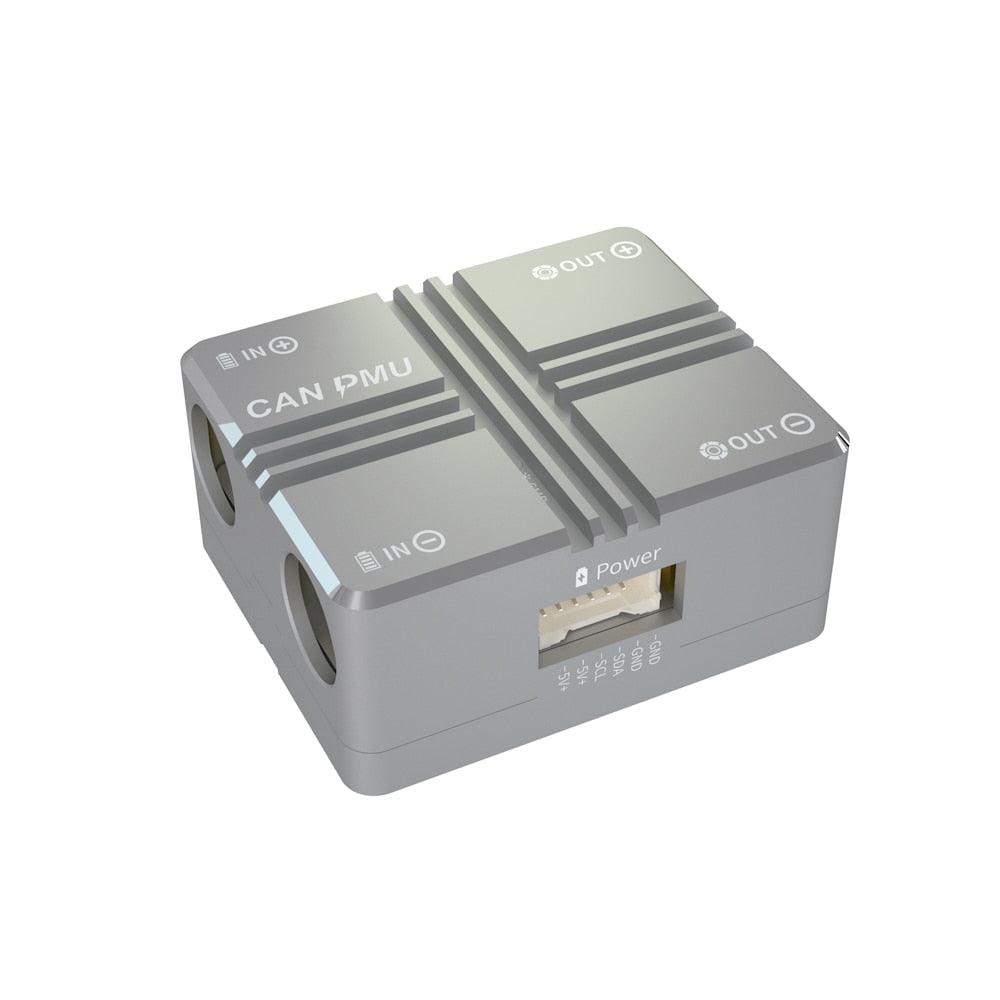

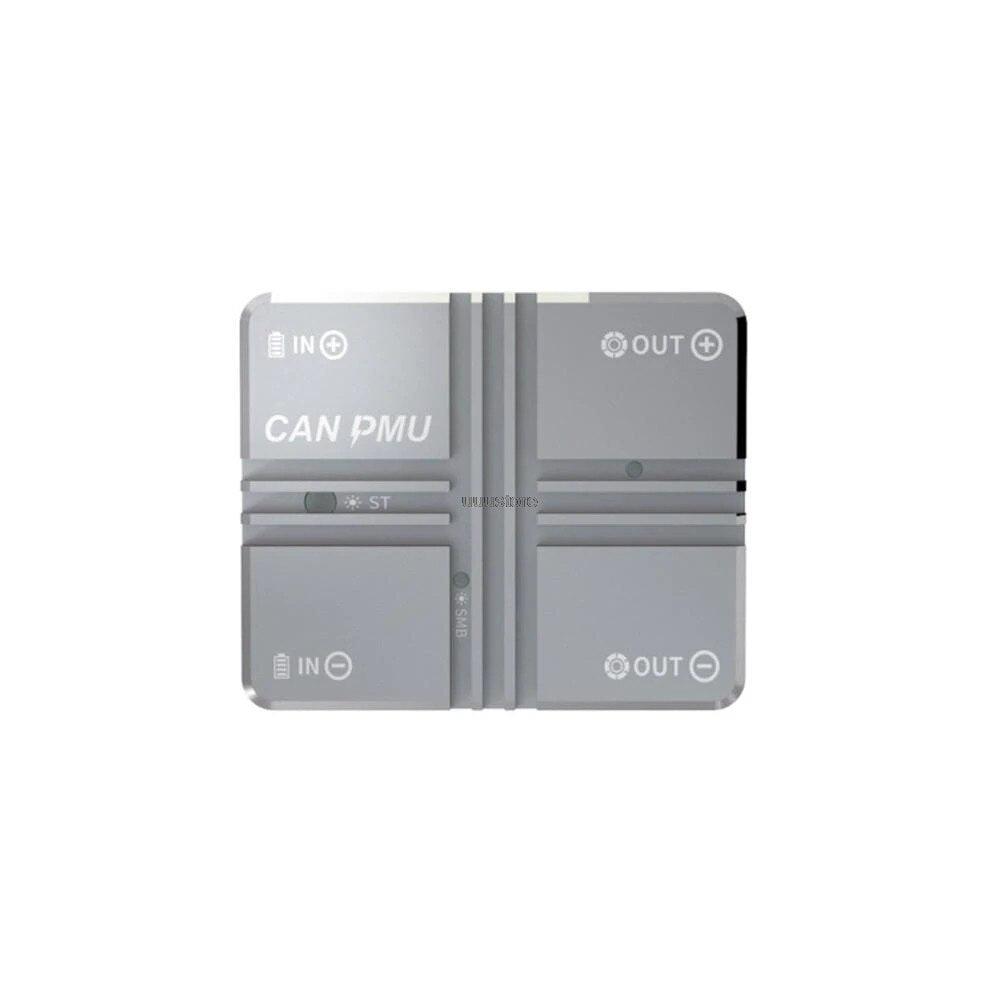

CUAV может pmu цифровой высокой точности / высокого напряжения промышленного класса напряжения / тока модуль обнаружения PIX для RC дрон RC игрушка часть
Обзор функций CAN PMU - это модуль управления питанием БПЛА со встроенным процессором STM32F4 и работающим алгоритмом CUAV ITT. Он может точно измерять напряжение и ток БПЛА в режиме реального времени. Он может поддерживать напряжение 6-62 В и ток 110 А в максимуме, а также может выдавать напряжение 5,4 В 8 А. Полетный контроллер питается от шины CAN и поддерживает стандартный протокол CAN для БПЛА. Каждый блок PMU калибруется на заводе для обеспечения хорошей согласованности и высокой точности Примечания - Пожалуйста, внимательно прочитайте руководство по эксплуатации. - Пожалуйста, внимательно проверьте соединение перед подключением батареи - Пожалуйста, используйте при номинальном напряжении, токе и мощности - Пожалуйста, прочитайте центр документации для настройки и использования - Не разбирайте
CAN PMU - это модуль управления питанием БПЛА со встроенным STM32F4 Процессор и алгоритм CUAV ITT. Он может точно измерять параметры БПЛА напряжение и ток в режиме реального времени. Он может поддерживать напряжение 6-62 В и ток 110 А в максимуме, и может выдавать 5,4 В 8 А. Питание полетного контроллера осуществляется по шине CAN шиной связи и поддерживает стандартный протокол UAV CAN. Каждый PMU
Прибор откалиброван на заводе, что обеспечивает хорошую согласованность и высокую точность
Процессор: STM32F412
Входное напряжение: 6~62V (2-15S)
Максимальный ток: 110A
Точность напряжения: ±0,05 В
Точность тока: ±0,1A
Разрешение: 0.01A/V
Максимальная выходная мощность: 6000 Вт/90 С
Максимальная стабильная мощность: 5000 Вт
Выход порта питания: 5.4V/5A
Протокол: UAVCAN
Рабочая температура: -20~+100
Обновление прошивки: поддерживается.
Калибровка: Не требуется.
Тип интерфейса:

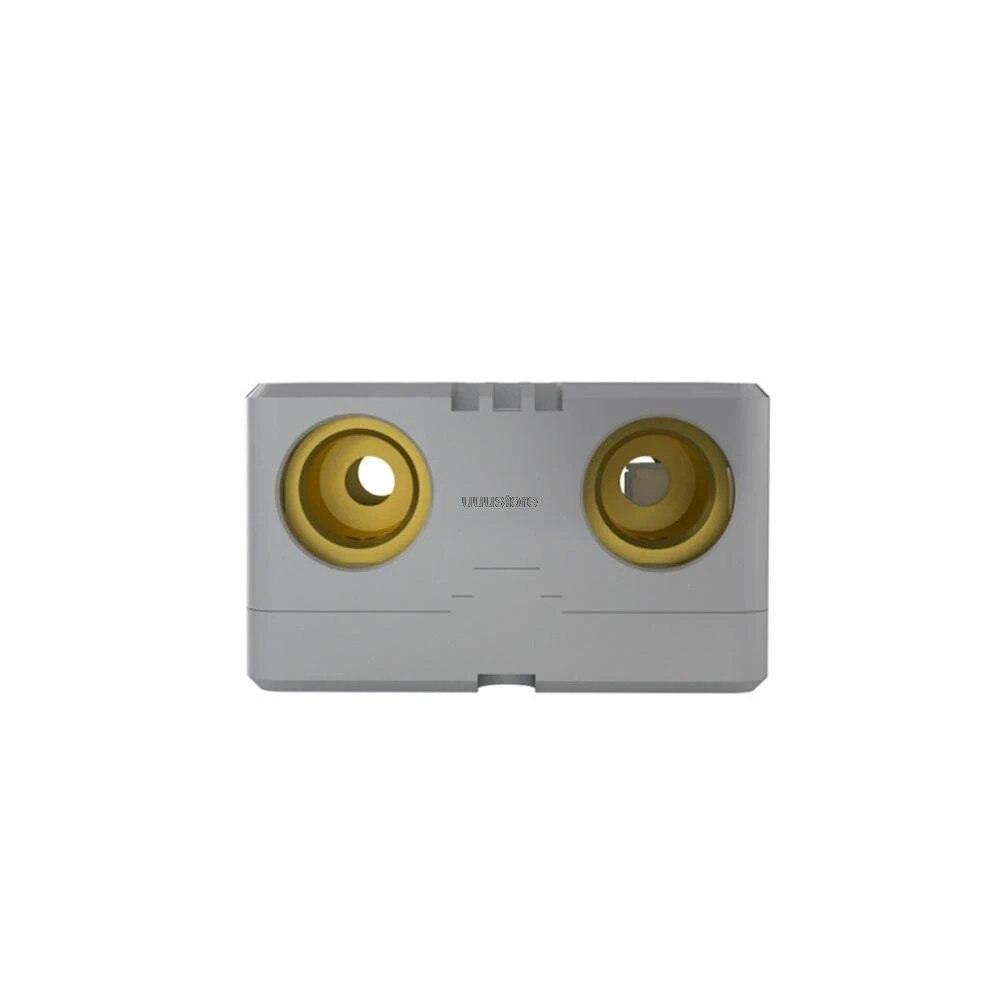

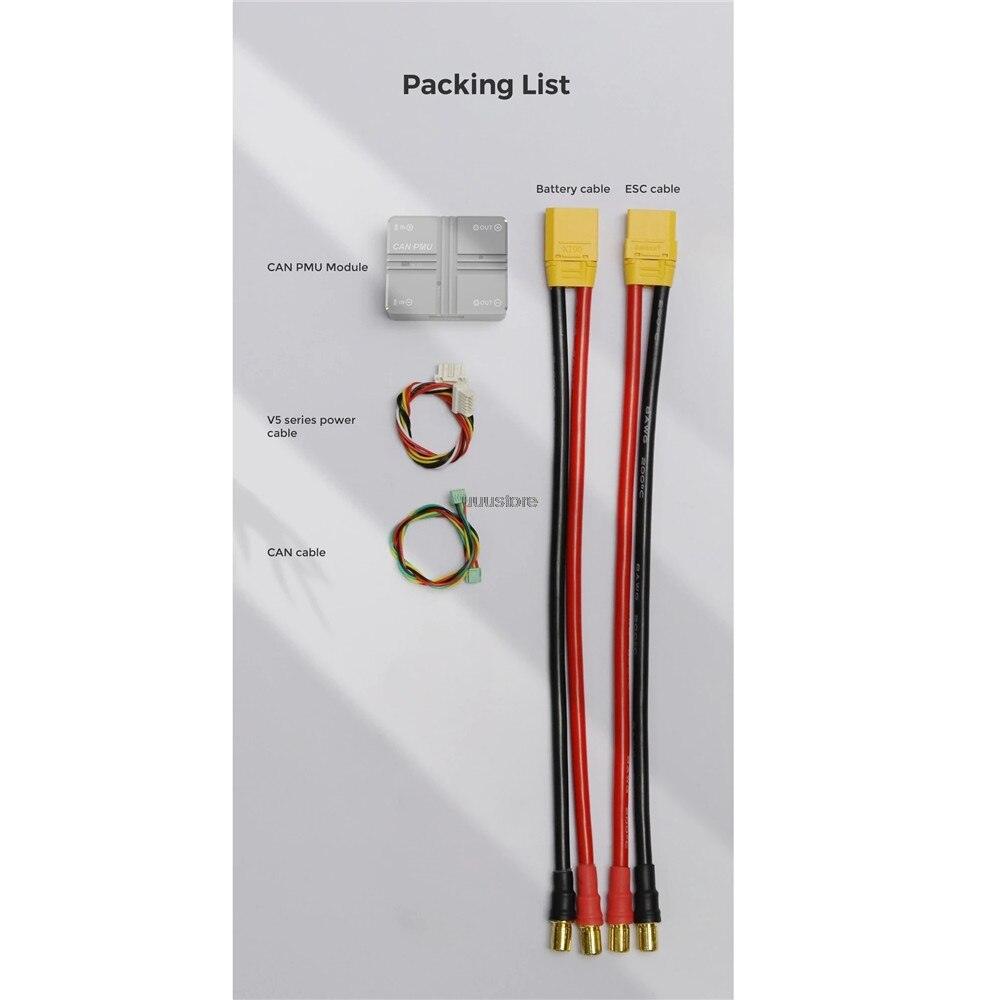

ВХОД/ВЫХОД: XT90 (кабель)/Amass 8.0 (модуль)
Порт питания: 5025850670

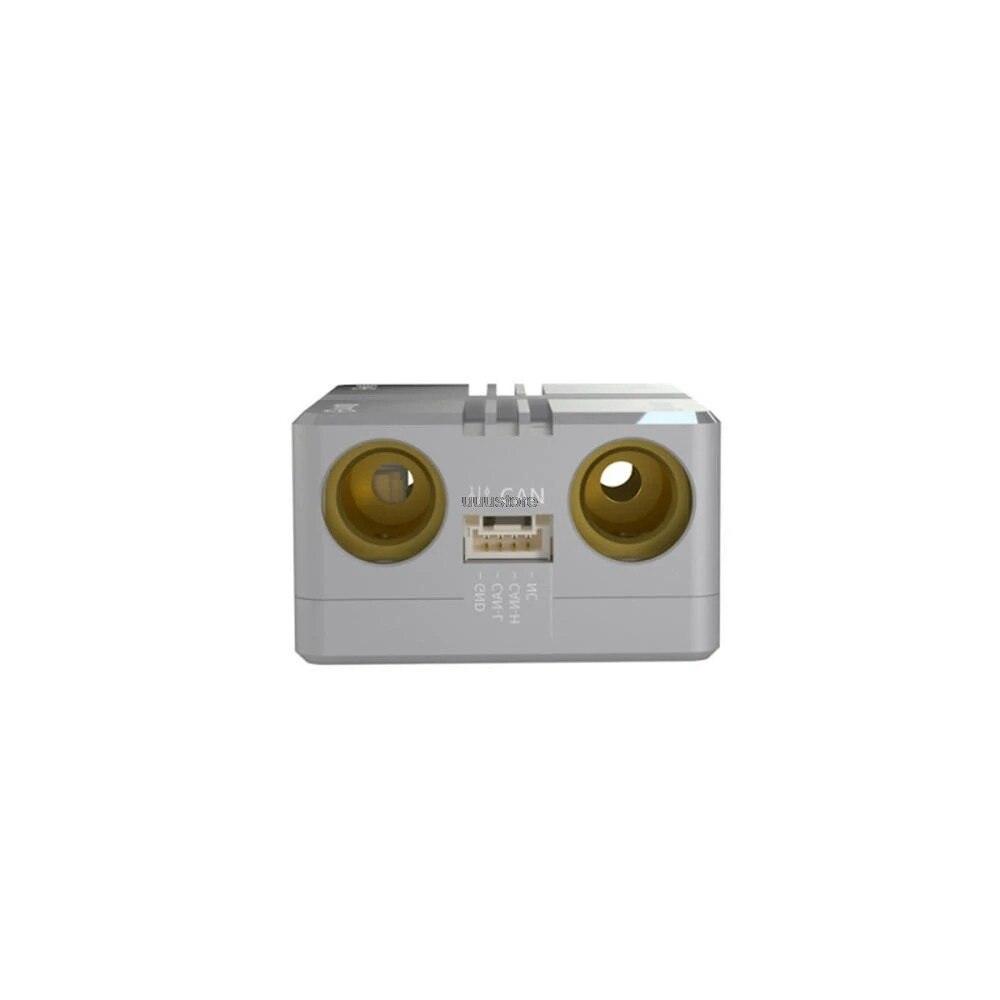

CAN: GHR-04V-S
Внешний вид:
Размер: 46,5 мм * 38,5 мм * 22,5 мм
Вес: 76 г
Примечания:
- Внимательно прочитайте инструкцию к изделию.
- Пожалуйста, внимательно проверьте соединение перед подключением батареи
- Пожалуйста, используйте при номинальном напряжении, токе и мощности
- Пожалуйста, ознакомьтесь с центром документации по настройке и использованию
- Не разбирайте
Cuav Can Pmu - это цифровой высокоточный модуль обнаружения питания, предназначенный для точного мониторинга и отслеживания напряжения и тока БПЛА в режиме реального времени. Он использует связь по шине CAN для питания полетного контроллера, обеспечивая эффективное и надежное управление.
В Cuav Can Pmu используется стандартный цифровой протокол связи UAVCAN, позволяющий передавать всю информацию в цифровом виде. Такой подход позволяет избежать ошибок, обычно возникающих при использовании традиционного аналого-цифрового преобразования (АЦП), которое может быть легко ослаблено и подвержено помехам.
В Cuav Can Pmu используется разработанный самостоятельно алгоритм ITT (Impedance Temperature Track) для уменьшения ошибок измерения, возникающих из-за изменения импеданса под воздействием различных рабочих температур.
Cuav Can Pmu позволяет в режиме реального времени рассчитывать потребляемую мощность и мгновенный расход энергии. Эти точные данные могут быть переданы полетному контроллеру для более безопасного и контролируемого полета. Кроме того, модуль оснащен встроенным стабилизатором напряжения на микросхеме LT8645S, поддерживающим входное напряжение до 62 В и обеспечивающим стабильное выходное напряжение 5,4 В при токе 8 А с помощью синхронного преобразователя типа buck.
Технические характеристики:
* Процессор: STM32F4I2, 72 МГц, 512 КБ флэш-памяти, 256 КБ ОЗУ
* Входное напряжение: 6-62V (2-15S)
* Точность напряжения: ±0.1%
* Разрешение: 0,01 A/V
* Максимальная выходная мощность: 60 Вт/30 с
* Максимальная стабильная мощность: 50 Вт
* Выход порта питания: 5,4 В/8 А (мгновенный 8 А/120 с, устойчивый 8 А)
* Протокол: UAVCAN
* Рабочая температура: от -20°C до +100°C
* Обновление прошивки: поддерживается
* Калибровка: Не требуется
* Тип интерфейса: IN
