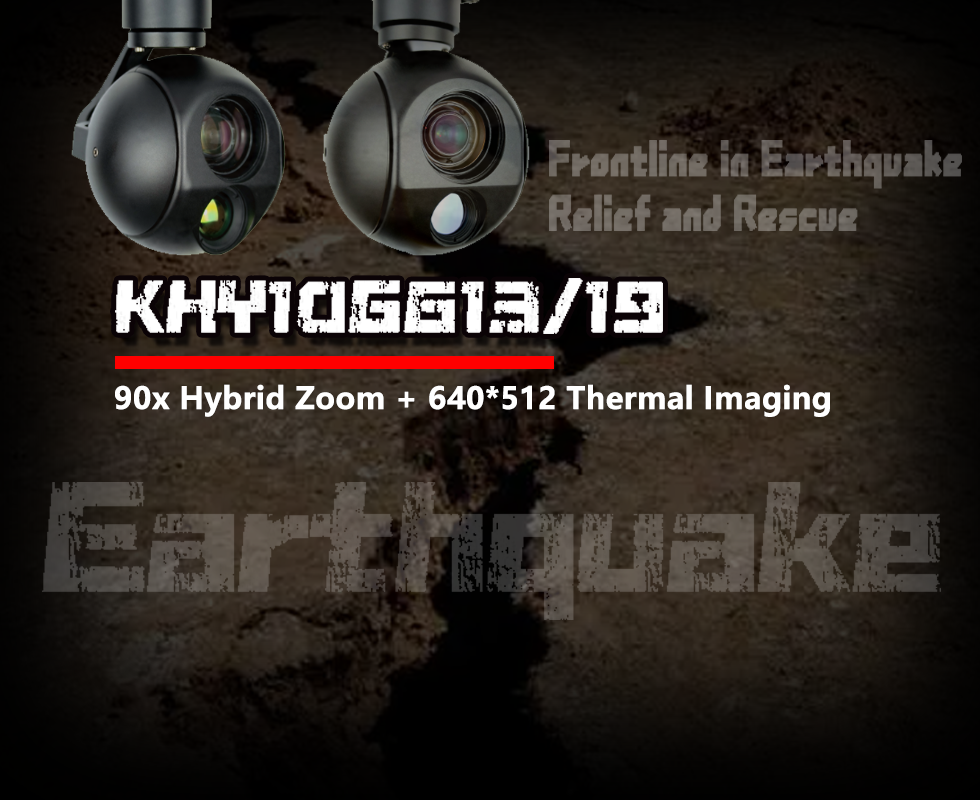

نظرة عامة على TOPOTEK KHY10G613

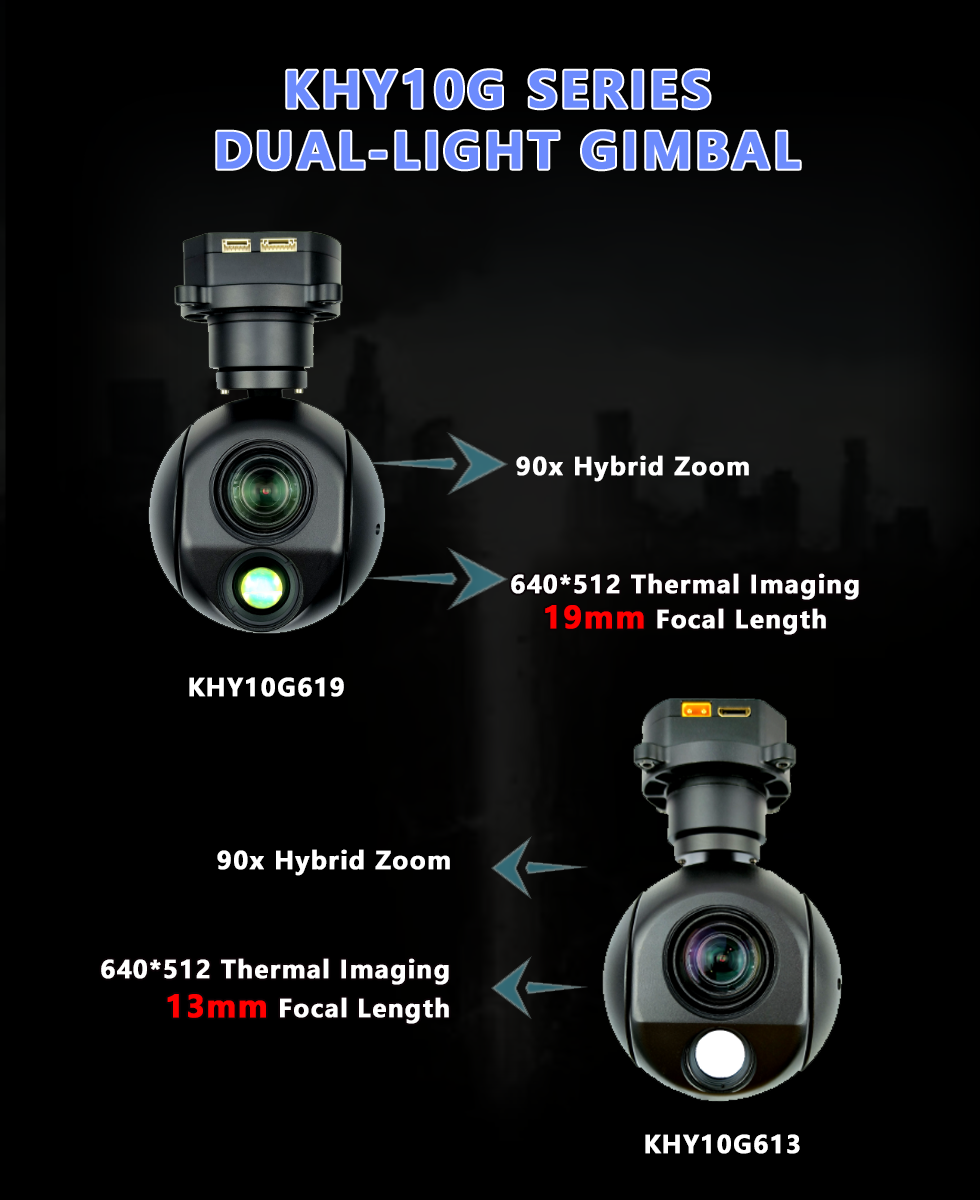

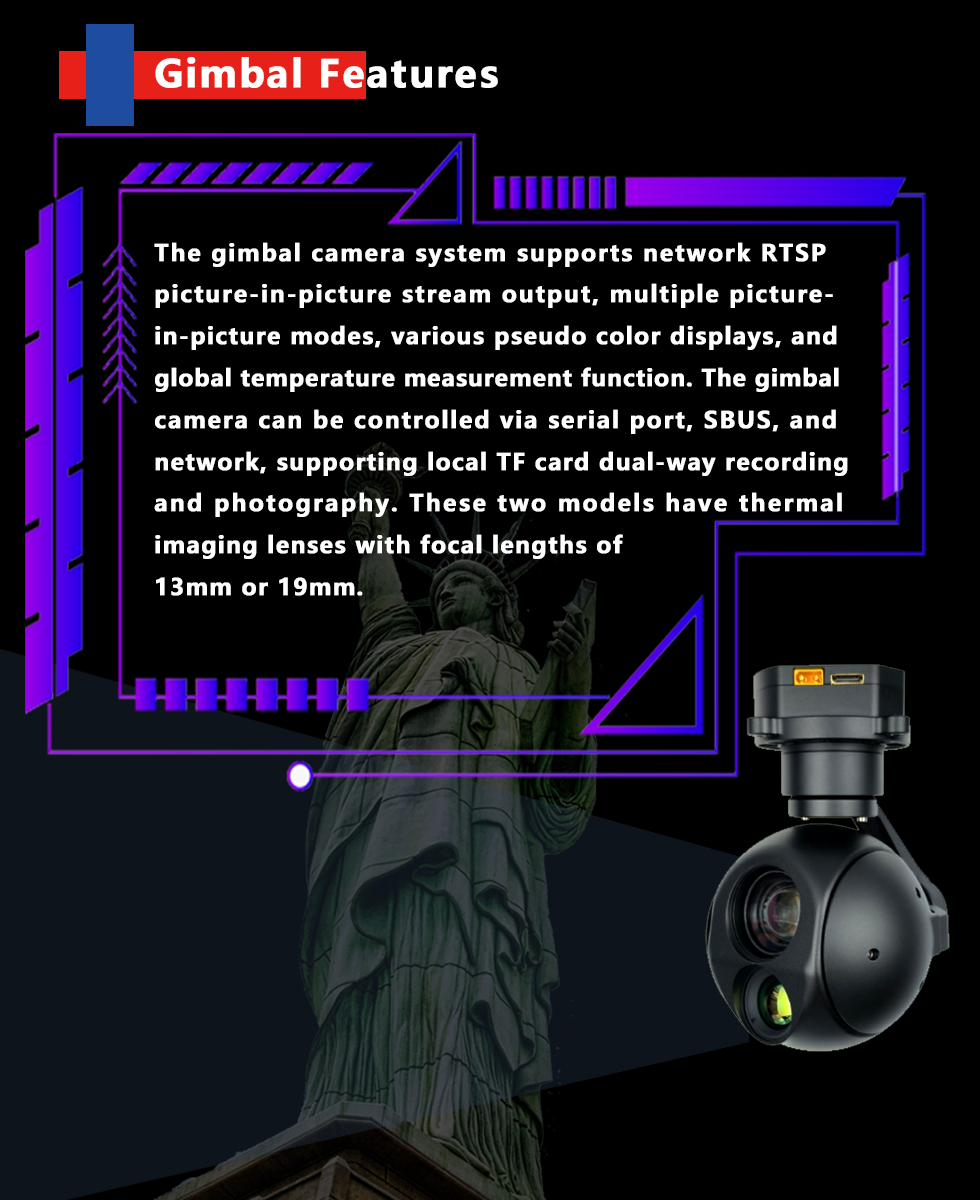

يُعد TOPOTEK KHY10G613 حمولة تصوير للدرون مزودة بحامل تثبيت محوري، وتدمج تقريبًا مختلطًا 90x، وكاميرا كهروبصرية 2MP، وعدسة 13mm لكاميرا أشعة تحت الحمراء 640×512، ووحدة تحريك أفقي وعمودي وتقريب مثبتة على 3 محاور. وتتميز بمخرج HDMI ومخرج إيثرنت. تحتوي الكاميرا الكهروبصرية على مستشعر ذي نطاق ديناميكي واسع بدقة 2 ميغابكسل، بينما تستخدم كاميرا الأشعة تحت الحمراء كاشف أكسيد الفاناديوم بدقة 640×512 وبتصميم يتضمن حاجبًا. يدعم النظام أوضاع صورة داخل صورة والتبديل بين الألوان الزائفة. يمكن التحكم بالكاميرا ووحدة التحريك الأفقي والعمودي والتقريب بشكل متزامن عبر UART وبروتوكول الإنترنت، مع دعم التخزين المحلي على بطاقة TF.
ميزات TOPOTEK KHY10G613

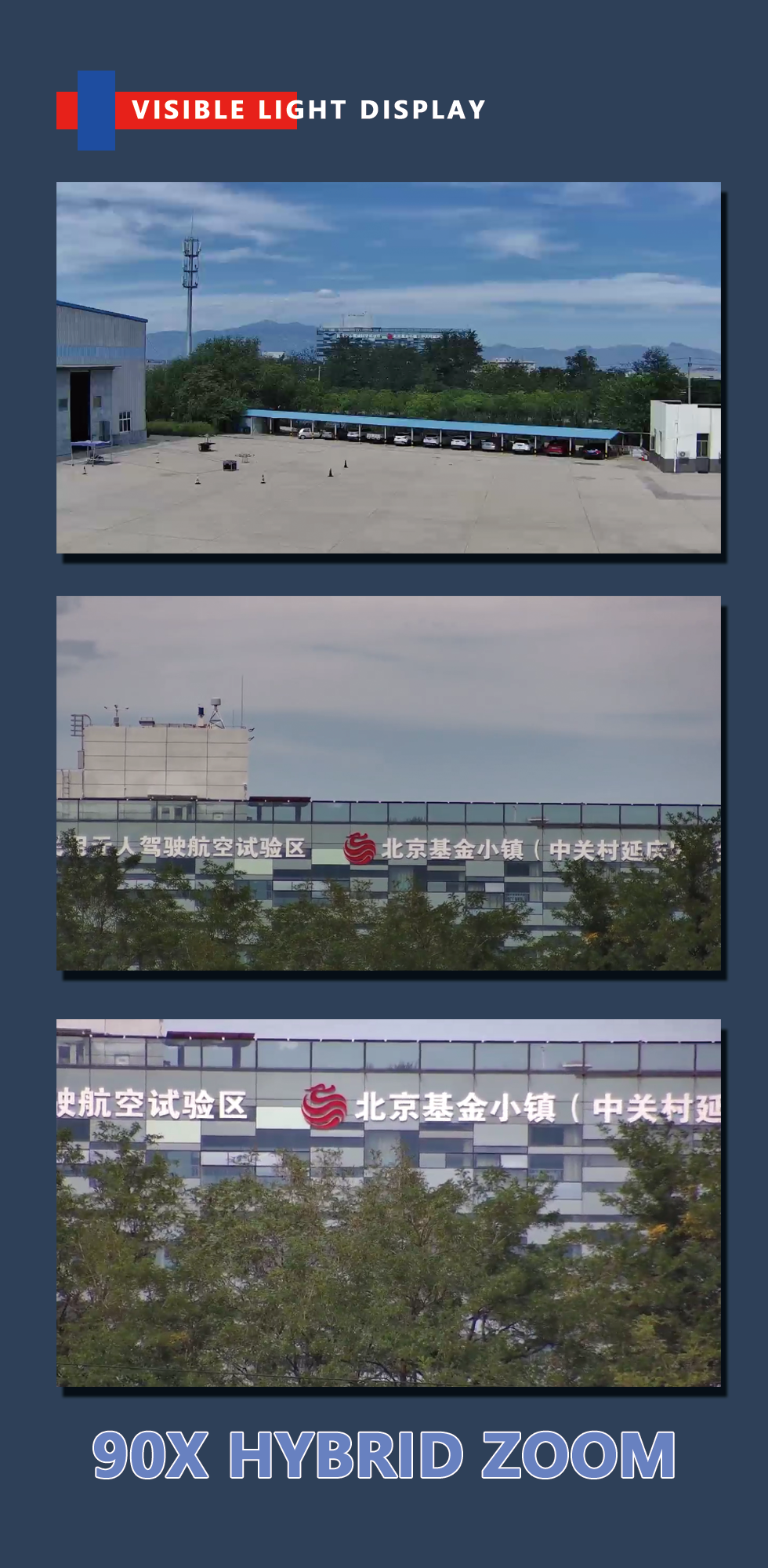

- 90x تقريب هجين
- عدسة 13mm تصوير حراري 640×512
- 4 أوضاع صورة داخل صورة

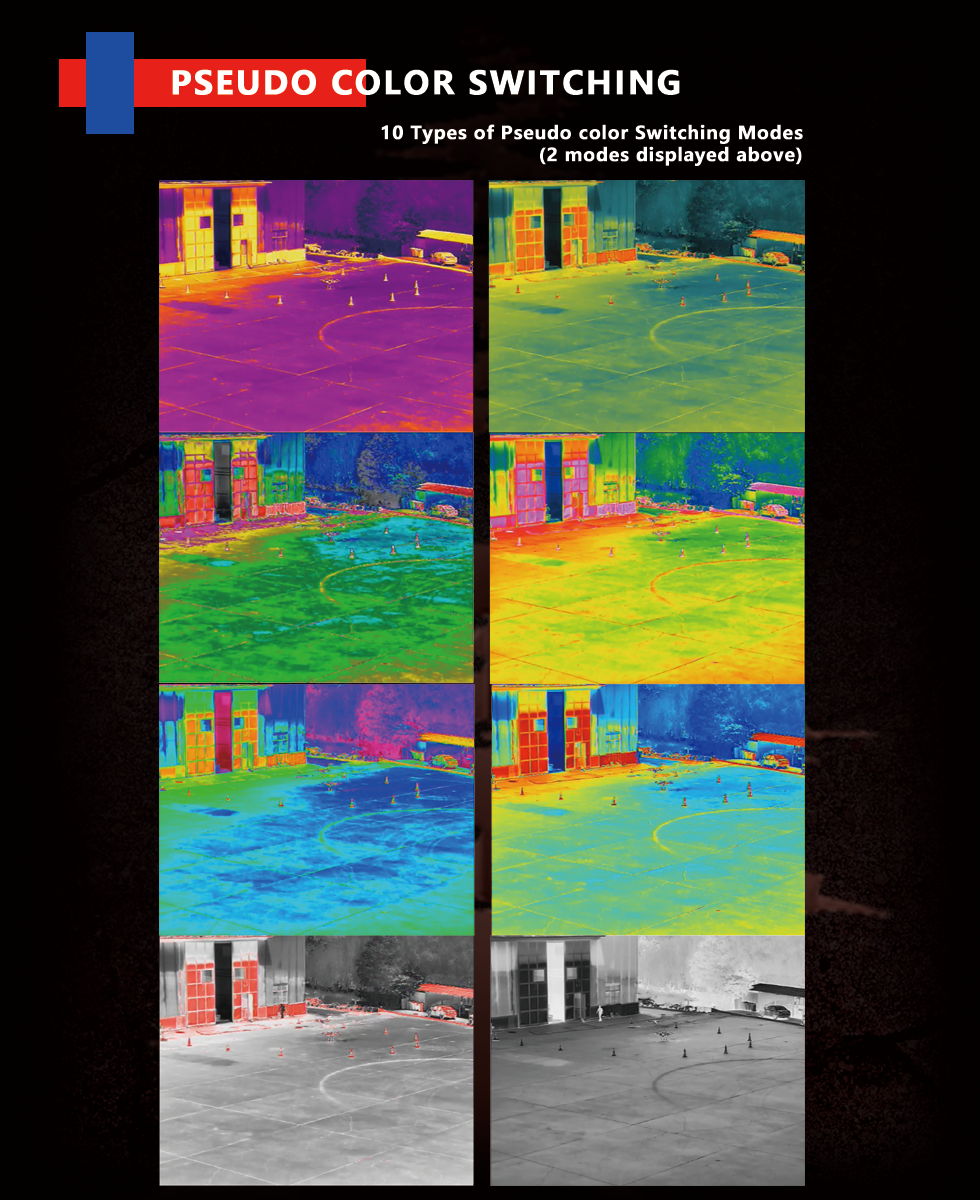

- 10 أوضاع متعددة للألوان الزائفة
- تسجيل على بطاقة TF، قراءة عبر IP & كتابة
- خرج HDMI وإيثرنت
- عرض المحطة الأرضية & التحكم
- الوزن 480g
- مثبت ذو 3 محاور
- التحكم عبر UART وإيثرنت
مواصفات TOPOTEK KHY10G613
| المعلمة | التفاصيل |
|---|---|
| الجهد | تيار مستمر 12V-26.2V |
| مزود طاقة | ديناميكي 6.5 واط |
| ميزة حامل التثبيت | |

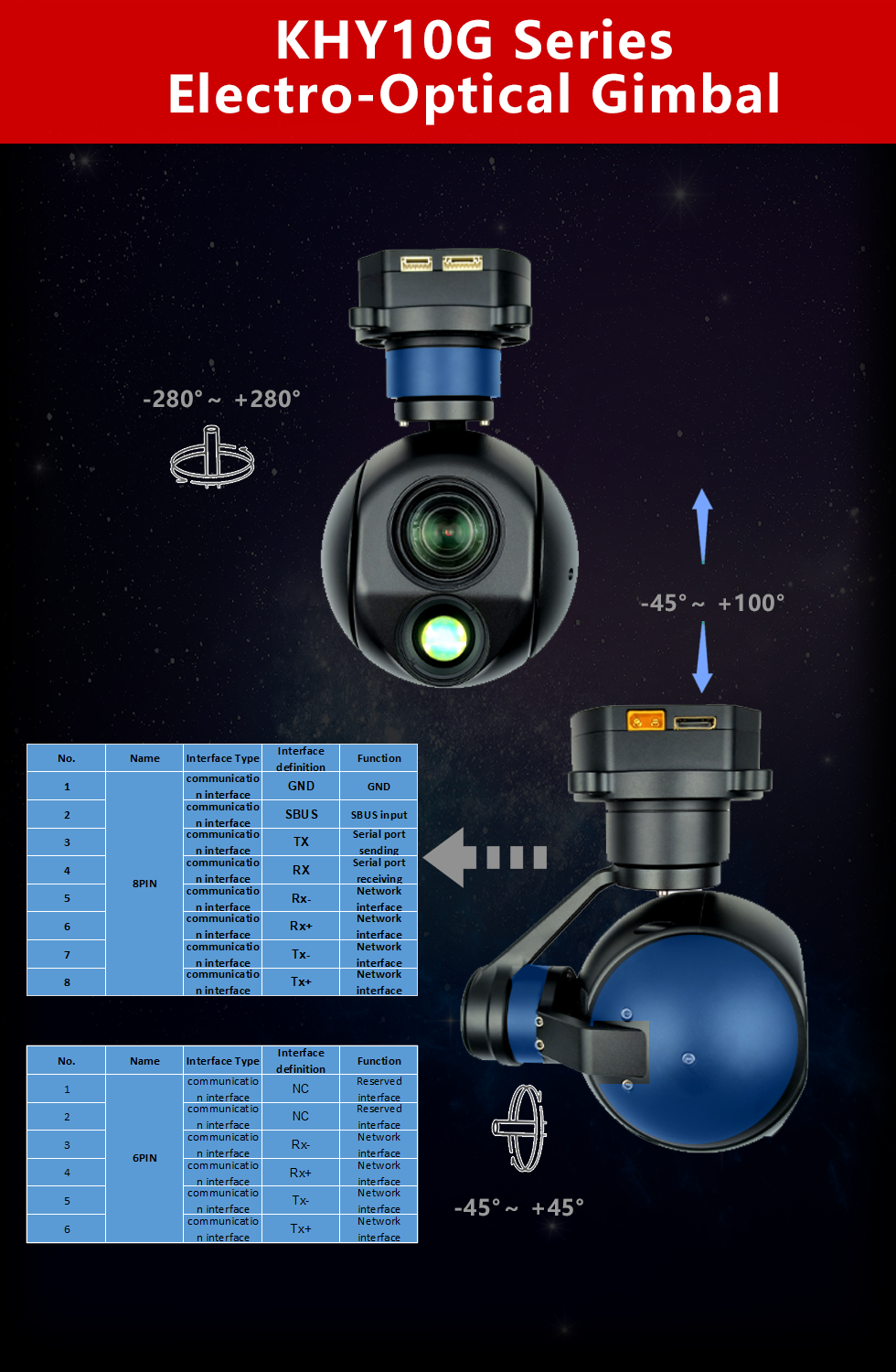

| زاوية التدحرج | -45° إلى +45° |
| زاوية الميل | -45° إلى +100° |
| زاوية الانعراج | -280° إلى +280° |
| زاوية الاهتزاز في محوري الميل والتدحرج | ±0.02° |
| زاوية الاهتزاز الأفقي | ±0.03° |
| الاستعادة بنقرة واحدة | العودة إلى الموضع الأولي بنقرة واحدة |
| سرعة حامل تثبيت قابلة للضبط | سرعة منخفضة عند التقريب الكبير وتحكم بسرعة عالية عند التقريب الصغير. تحكم تكيفي في السرعة بناءً على تقريب مستشعر ضوء النهار. |
| كاميرا الضوء المرئي | |
| حجم مستشعر CMOS | مستشعر CMOS بمقاس 1/2.8 بوصة ودقة فعالة 2 ميغابكسل |
| التقريب البصري | 10x عدسة بتقريب بصري HD، البعد البؤري=5.15±5% إلى 47.38±5%mm |
| زمن التركيز التلقائي | تركيز بؤري سريع في الوقت الفعلي، زمن التركيز < 1s |
| خرج الفيديو | خرج IP HD عبر RTSP 1080P، وتخزين محلي لتدفق الفيديو على بطاقة TF |
| زاوية مجال الرؤية (FOV) | قطري: زاوية واسعة 69.5°±5% تقريب بعيد 7.95°±5%<br> أفقي: زاوية واسعة 61.5°±5% تقريب بعيد 7.00°±5%<br> رأسي: زاوية واسعة 35.0°±5% تقريب بعيد 3.97°±5% |
| الوضع المدعوم | 1080P 30fps |

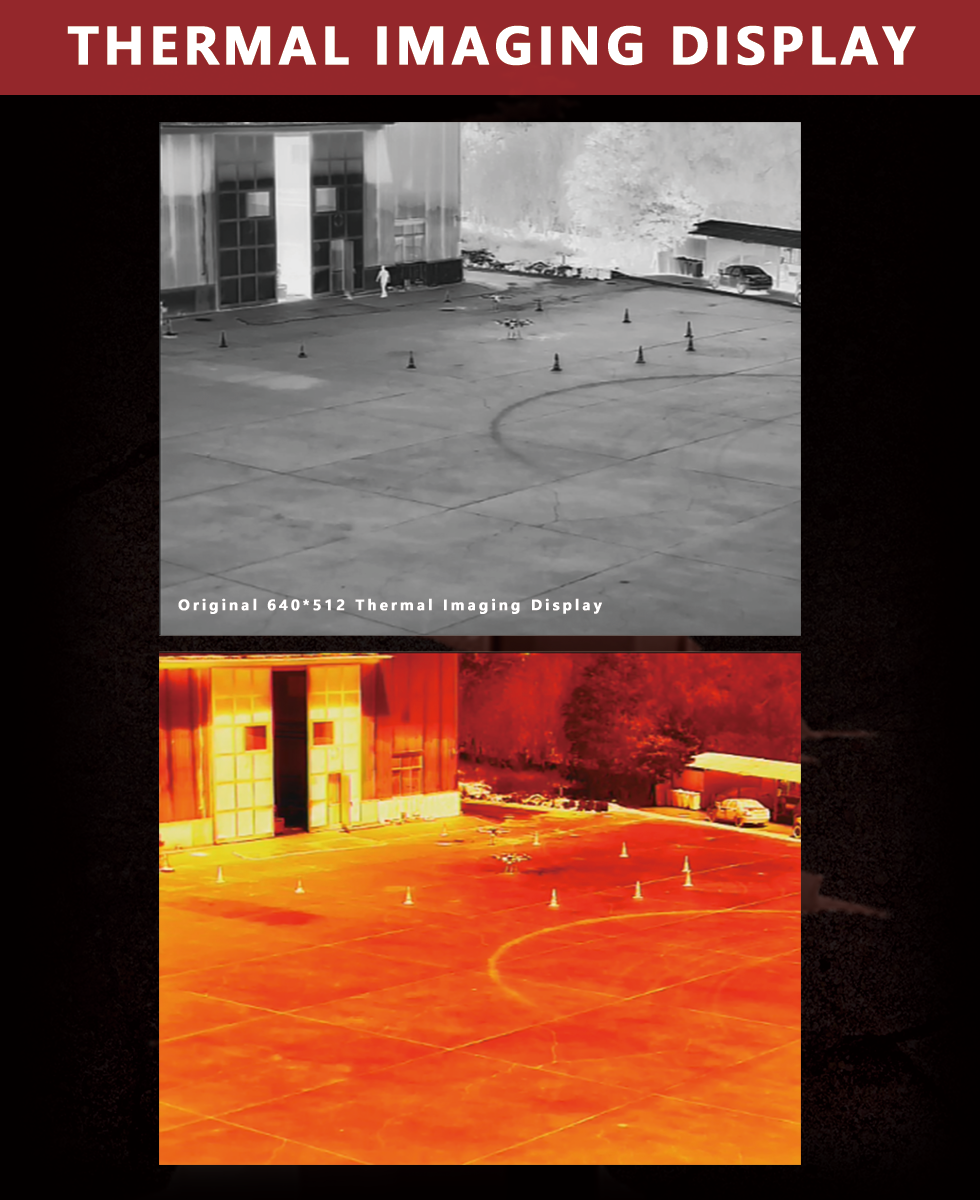

| كاميرا حرارية | |
| الدقة | 640 × 512 بكسل |
| تباعد البكسلات | 12 ميكرومتر |
| النوع | أكسيد الفاناديوم غير المبرد |
| نطاق الطول الموجي | 8~14 ميكرومتر |
| الحساسية الحرارية (NETD) | ≤50mk@25°م@F1.0 |
| زاوية مجال الرؤية | عدسة 13mm، مجال الرؤية: 32.9° × 26.6° |
| وظيفة القياس (اختيارية) | عرض درجة الحرارة عند النقطة المركزية وأدنى وأعلى درجة حرارة؛ يدعم قياس درجة الحرارة في كامل المشهد |
| أبعاد الجهاز | القطر:148mm الارتفاع:143mm |
| ظروف التشغيل | -10°م إلى +55°م / رطوبة نسبية من 20% إلى 80% |
| ظروف التخزين | -20°م إلى +60°م / رطوبة نسبية من 20% إلى 95% |
| الاستخدام الرئيسي | للتصوير الجوي باستخدام الدرون |
| الوزن (لا يشمل مخمدات الاهتزاز) | 480 ± 20g |
