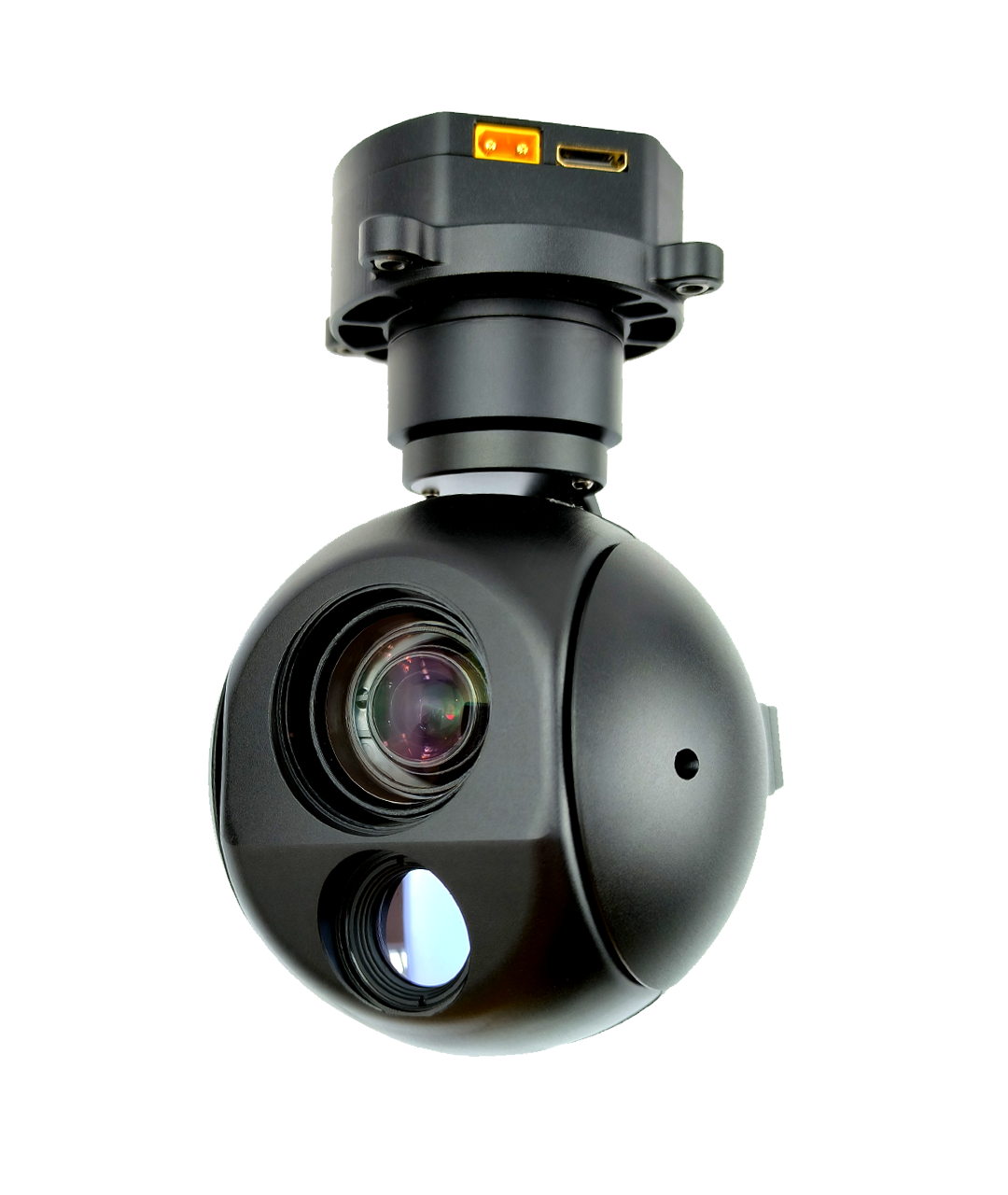

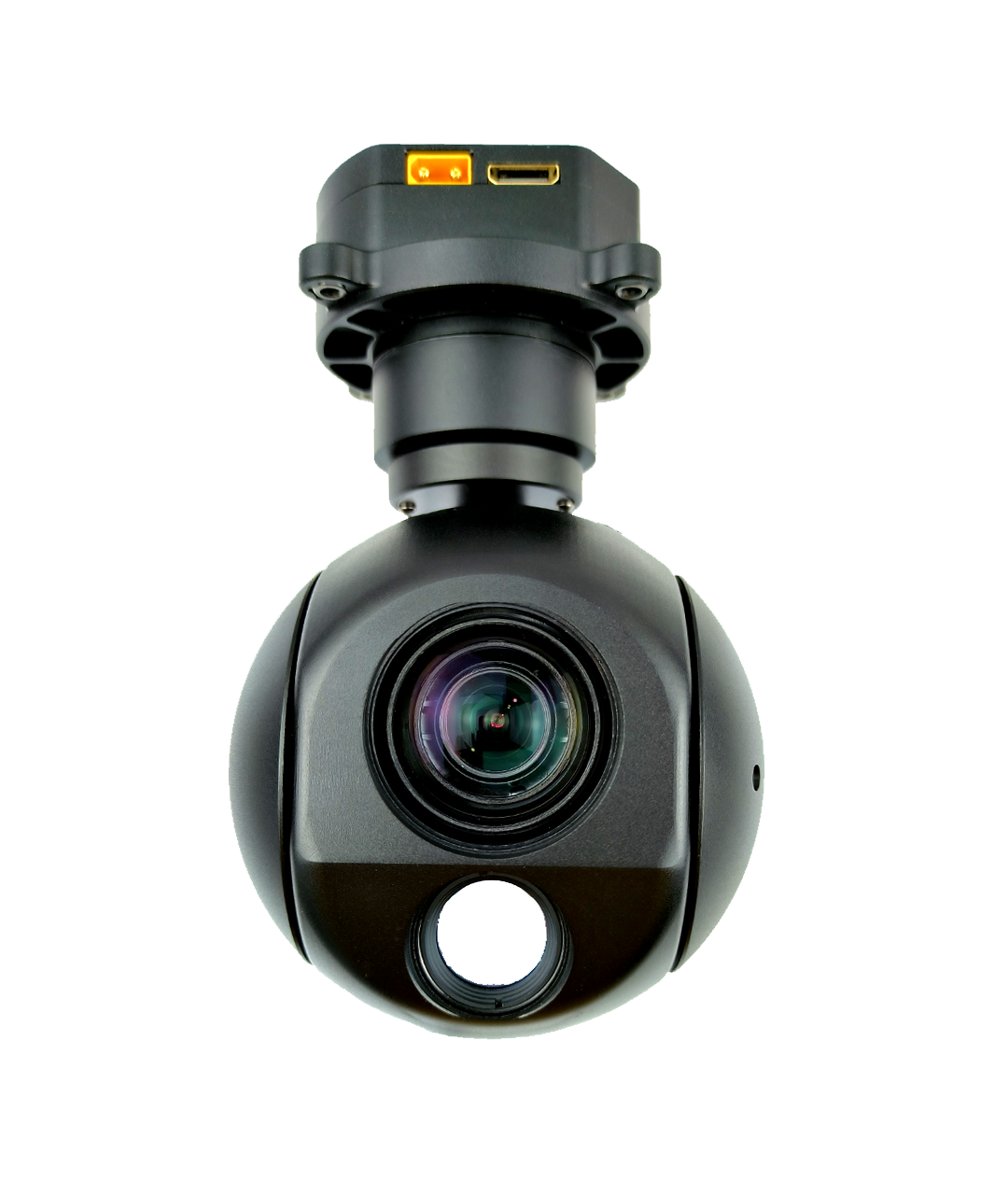

TOPOTEK KHY10G613 Overview
The TOPOTEK KHY10G613 is a drone gimbal payload that integrates a 90x mixed zoom, a 2MP EO camera, a 13mm lens 640×512 IR camera, and a 3-axis stabilized PTZ. It features HDMI and Ethernet output. The EO camera is equipped with a wide dynamic sensor with 2 megapixels, while the IR camera utilizes a 640×512 resolution vanadium oxide detector with a baffle design. The system supports picture-in-picture modes and pseudo-color switching. The camera and PTZ can be synchronously controlled via UART and IP, with support for local TF storage.
TOPOTEK KHY10G613 Features
- 90x mixed zoom
- 13mm lens 640×512 thermal imaging
- 4 picture-in-picture modes
- 10 multiple pseudo-color modes
- تسجيل بطاقة TF، وقراءة IP وكتابته
- HDMI and Ethernet output
- عرض المحطة الأرضية والتحكم في المحطة الأرضية
- Weight 480g
- مُثبِّت 3 محاور
- UART and Ethernet control
TOPOTEK KHY10G613 Specifications
| المعلمة | التفاصيل |
|---|---|
| الفولتية | DC 12V-26.2V |
| مزود الطاقة | Dynamic 6.5W |
| خاصية الانحراف | |
| زاوية التدحرج | -45 درجة إلى +45 درجة |
| زاوية التدوير | -45° to +100° |
| زاوية الانعراج | -280° to +280° |
| زاوية اهتزاز الدوران والالتفاف | ±0.02° |
| زاوية الاهتزاز الأفقي | ±0.03° |
| استعادة بنقرة واحدة | استعادة الوضع الأولي بنقرة واحدة |
| سرعة الدوران المحوري القابلة للتعديل | سرعة منخفضة في حالة التكبير/التصغير الكبير والتحكم السريع في السرعة في حالة التكبير/التصغير الصغير. تحكم في السرعة بشكل تكيّفي بناءً على تكبير مستشعر ضوء النهار. |
| كاميرا الضوء المرئي | |
| حجم CMOS | 1/2.8 inch 2 mega effective pixels CMOS SENSOR |
| تقريب بصري | 10x HD optical zoom lens, f=5.15±5%~47.38±5%mm |
| وقت التركيز التلقائي | Real-time fast focusing, focusing time < 1s |
| إخراج الفيديو | IP HD RTSP output 1080P, video stream local TF storage |
| زاوية المجال (FOV) | D: WIDE 69.5°±5% TELE 7.95°±5%<br> H: WIDE 61.5°±5% TELE 7.00°±5%<br> V: WIDE 35.0°±5% TELE 3.97°±5% |
| وضع الدعم | 1080 بكسل 30 إطاراً في الثانية |
| Thermal Camera | |
| القرار | 640 x 512 pixels |
| Pixel spacing | 12μm |
| النوع | Uncooled vanadium oxide |
| Wavelength range | 8~14μm |
| Thermal sensitivity (NETD) | ≤50mk@25°[email protected] |
| Field angle | 13mm lens, FOV: 32.9° x 26.6° |
| Measurement function (optional) | Center point, lowest and highest temperature display; Support global temperature measurement |
| حجم الجهاز | Φ:148mm H:143mm |
| حالة العمل | -10°C to +55°C / 20% to 80% RH |
| حالة التخزين | -20 درجة مئوية إلى +60 درجة مئوية / 20% إلى 95% رطوبة نسبية |
| Main Usage | For UAV aerial photography |
| الوزن (لا يشمل المخمدات) | 480 ± 20g |
