نظرة عامة على TOPOTEK KHP335G609

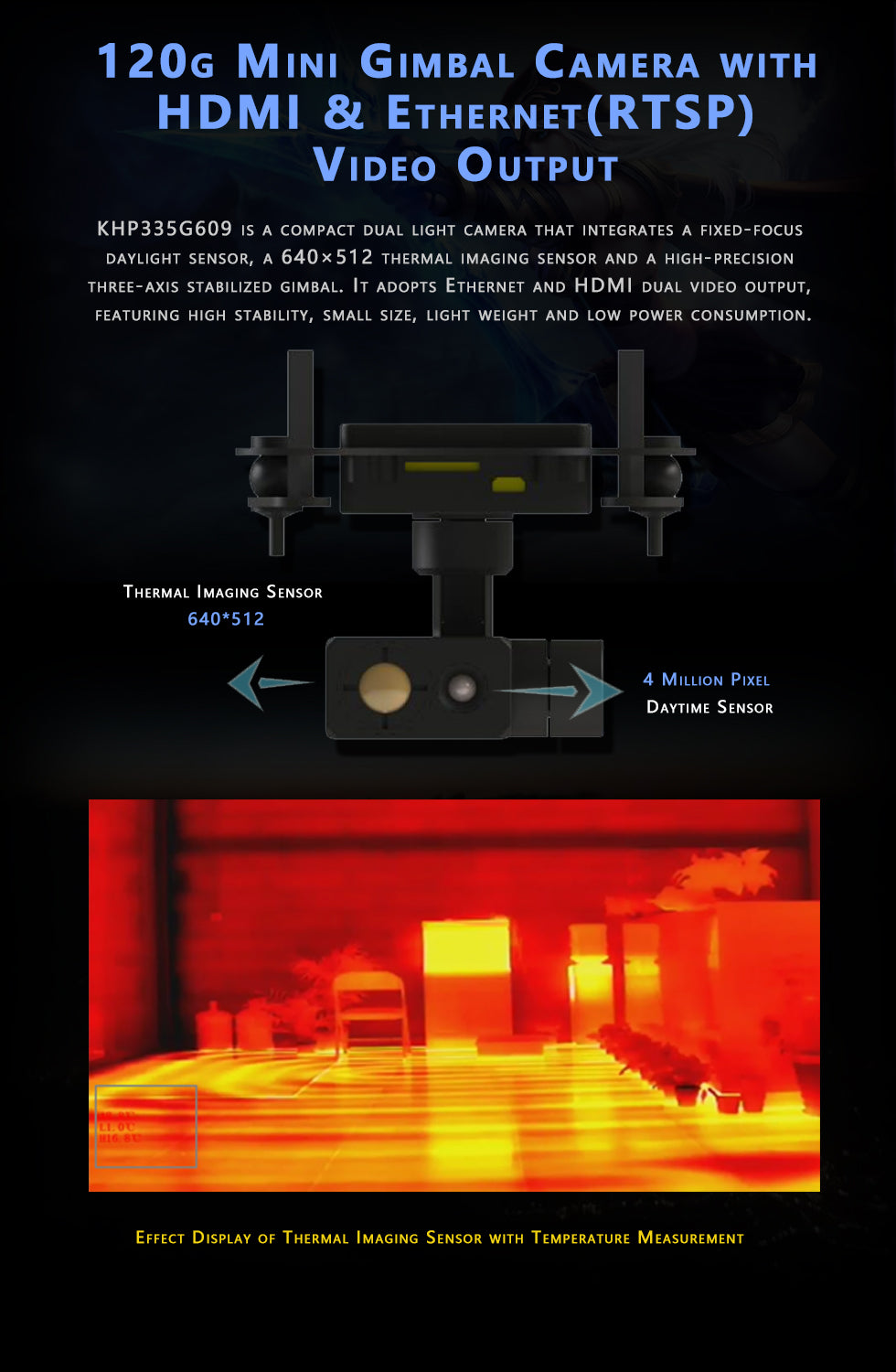

TOPOTEK KHP335G609 هو حامل جيمبال للدرون مزدوج الطيف، يدمج كاميرا ضوء مرئي بتركيز ثابت ومستشعر CMOS 4MP، ووحدة تصوير حراري بدقة 640×512، ونظام تحريك وإمالة وتقريب احترافي عالي الدقة مثبت على 3 محاور. صُمم للتصوير الجوي بالدرون، ويتميز في التطبيقات التي تتطلب ثباتًا عاليًا وحجمًا صغيرًا وبنية خفيفة الوزن واستهلاكًا منخفضًا للطاقة.

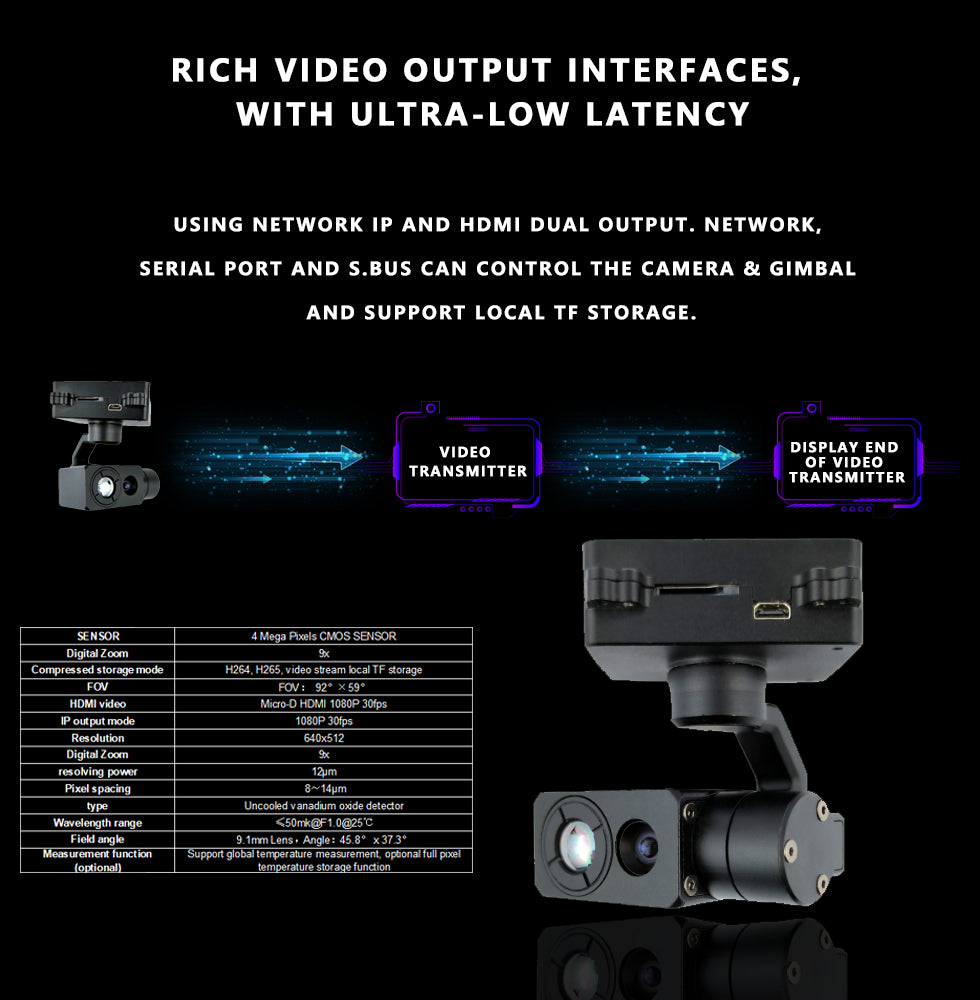

يدعم مثبت الكاميرا هذا خرجًا مزدوجًا عبر شبكة IP وHDMI، مما يضمن التكامل السلس مع أنظمة تحكم متنوعة. توفر كاميرا الضوء المرئي صورًا حادة وغنية بالتفاصيل، بينما تستخدم وحدة التصوير الحراري كاشفًا من أكسيد الفاناديوم لقياسات حرارية دقيقة. يدعم النظام إخراج البث الشبكي عبر RTSP، والتبديل بين عروض صورة داخل صورة، وعروضًا متعددة بالألوان الزائفة، وقياس درجة الحرارة لكامل المشهد. يمكن التحكم في الكاميرات ووظائف التحريك الأفقي والإمالة والتقريب عبر كل من المنفذ التسلسلي والشبكة، ويدعم النظام تسجيل الفيديو والتقاط الصور محليًا على بطاقة TF في مسارين. بفضل التقريب الرقمي بمقدار 9x، تصبح الأهداف أكثر وضوحًا، ويبلغ البعد البؤري لعدسة التصوير الحراري 9.1 مم لتصوير حراري مفصل.
مزايا TOPOTEK KHP335G609
- ضوء مرئي بتركيز ثابت
- كاميرا بالأشعة تحت الحمراء 640×512
- 10 أوضاع للألوان الزائفة
- إخراج مزدوج عبر HDMI وواجهة IP
- تقريب رقمي 9x

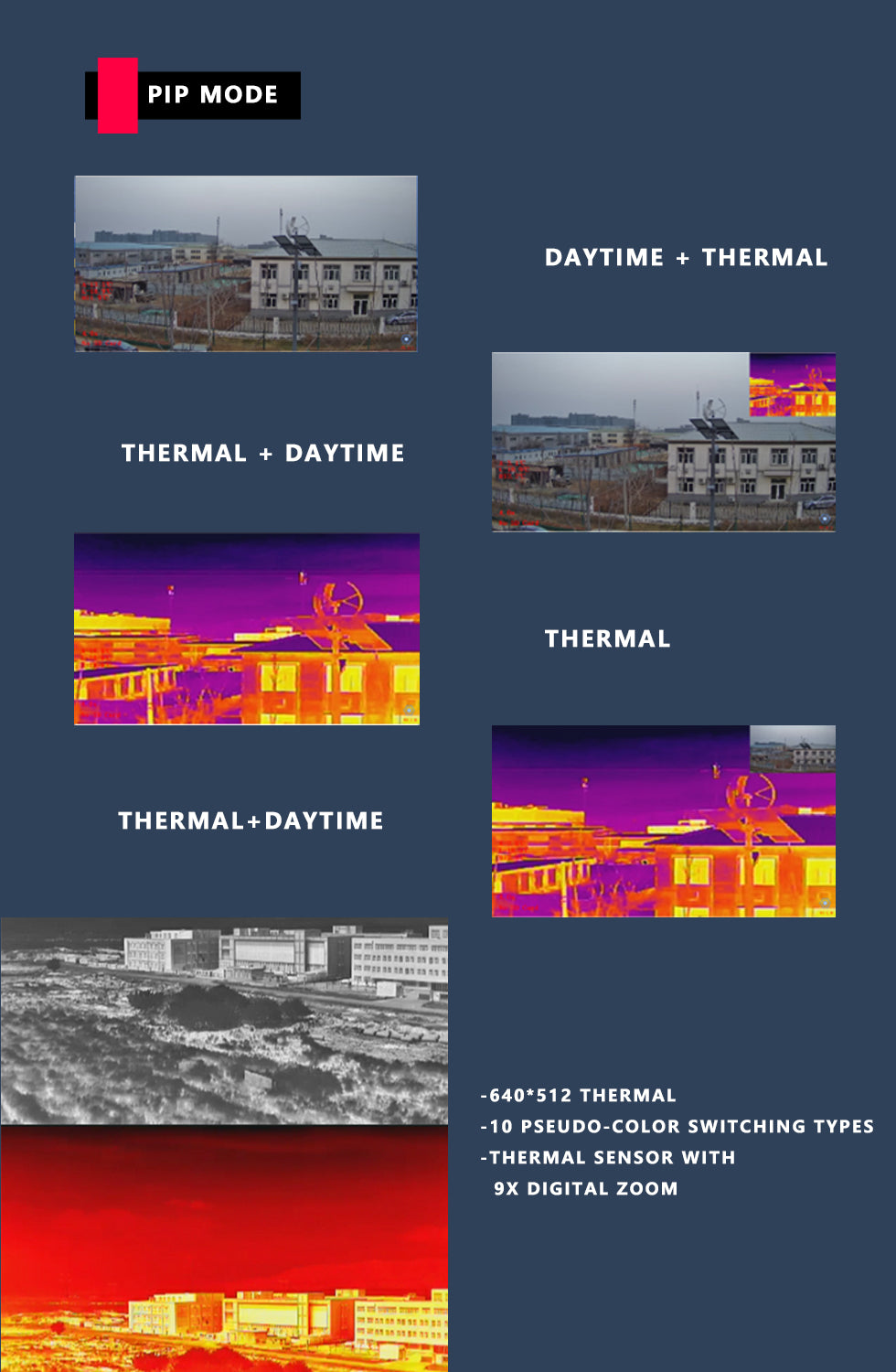

- 4 أوضاع لعرض صورة داخل صورة
- التحكم عبر الشبكة وUART
- حامل جيمبال مثبت على 3 محاور، 120g
مواصفات TOPOTEK KHP335G609
| المعلمة | التفاصيل |
|---|---|
| الجهد | تيار مستمر 12V-26.2V |
| القدرة | ديناميكي 4W |
| المعلمات التقنية | |

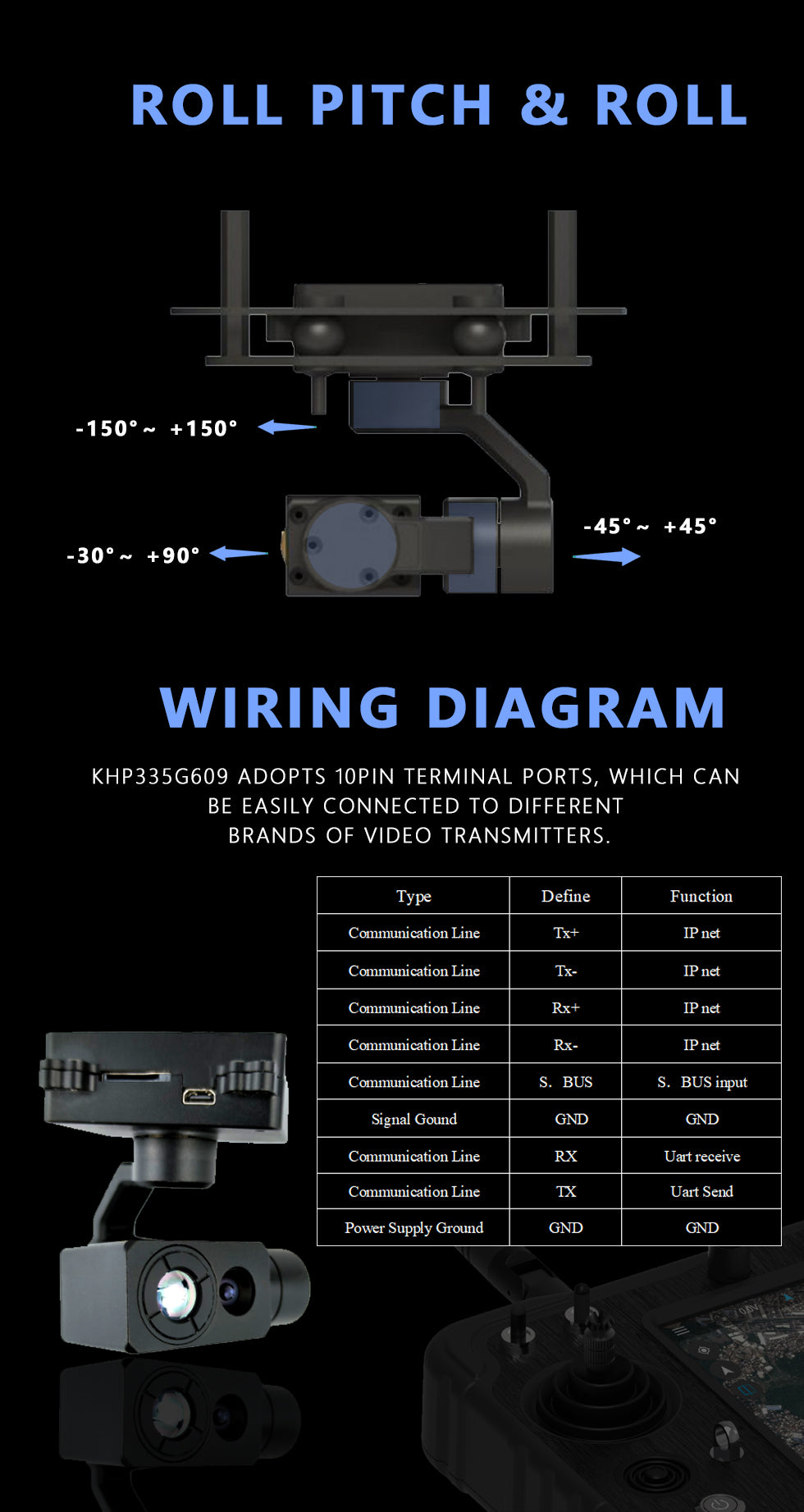

| زاوية التدحرج | -45° إلى +45° |
| زاوية الميل | -30° إلى +90° |
| زاوية الانعراج | -150° إلى +150° |
| زاوية الاهتزاز | ±0.02° |
| زاوية الاهتزاز الأفقي | ±0.03° |
| الاستعادة بنقرة واحدة | العودة إلى الموضع الأولي بنقرة واحدة |
| سرعة حامل تثبيت قابلة للضبط | عند دوران وحدة التحريك الأفقي والرأسي والتقريب (PTZ)، تُكيَّف السرعة وفقًا لوضع السرعة الحالي ومعامل تقريب كاميرا الضوء المرئي. |
| وضع التحكم | يدعم التحكم عبر شبكة IP UART (SBUS وPWM اختياريان) |
| معلمات مستشعر ضوء النهار | |
| المستشعر | مستشعر CMOS بدقة 4 ميجابكسل |
| تقريب رقمي | 9x |
| وضع التخزين المضغوط | H264، H265، تخزين محلي لتدفق الفيديو على بطاقة TF |
| مجال الرؤية | مجال الرؤية: 92° × 59° |
| HDMI فيديو | Micro-D HDMI 1080P 30fps |
| وضع الإخراج عبر IP | 1080P 30fps |
| معلمات جهاز التصوير الحراري | |
| الدقة | 640×512 |
| المسافة بين البكسلات | 12 ميكرومتر |
| النوع | كاشف أكسيد الفاناديوم غير المبرد |
| نطاق الأطوال الموجية | 8~14 ميكرومتر |
| فرق درجة الحرارة المكافئ للضوضاء | ≤[email protected]@25°م |
| زاوية المجال | عدسة 9.1 مم، الزاوية: 45.8° × 37.3° |
| وظيفة القياس (اختيارية) | يدعم قياس درجة الحرارة لكامل المشهد، مع وظيفة اختيارية لتخزين درجة حرارة جميع البكسلات |
| أبعاد الحامل المثبت | القطر: 120mm الارتفاع: 65mm |
| ظروف التشغيل | -10°م إلى +55°م / رطوبة نسبية من 20% إلى 80% |
| بيئة التخزين | -20°م إلى +60°م / رطوبة نسبية من 20% إلى 95% |
| التطبيقات الرئيسية | التصوير الجوي بالدرون |
| الوزن | 120 ± 10g |
