نظرة عامة على TOPOTEK HI20S77
Topotek HI20S77 4K IP Gimbal هو نظام حمولة درون عالي الأداء يدمج كاميرا بتقريب بصري 20x، وتسجيل 4K، وخرج بث فيديو RTSP عبر الشبكة 4K. ويتميز بوحدة PTZ مثبتة على 3 محاور لتعزيز الثبات والدقة. يدعم النظام خرج RTSP القياسي في طرف الاستقبال الأرضي، مع دعم البرنامج الأرضي للتحكم في PTZ والتحكم في كاميرا التقريب. باستخدام نظام تحكم FOC بمُرمِّز عالي الدقة، يوفر HI20S77 ثباتًا عاليًا وحجمًا صغيرًا وتصميمًا خفيف الوزن واستهلاكًا منخفضًا للطاقة. الكاميرا مزودة بمستشعر CMOS بقياس 1/2.3 بوصة ودقة 12 MP، وتدعم التخزين المحلي 4K على بطاقة TF ونقل تدفق RTSP، مع إمكانيات تحكم شبكي 2 اتجاه.

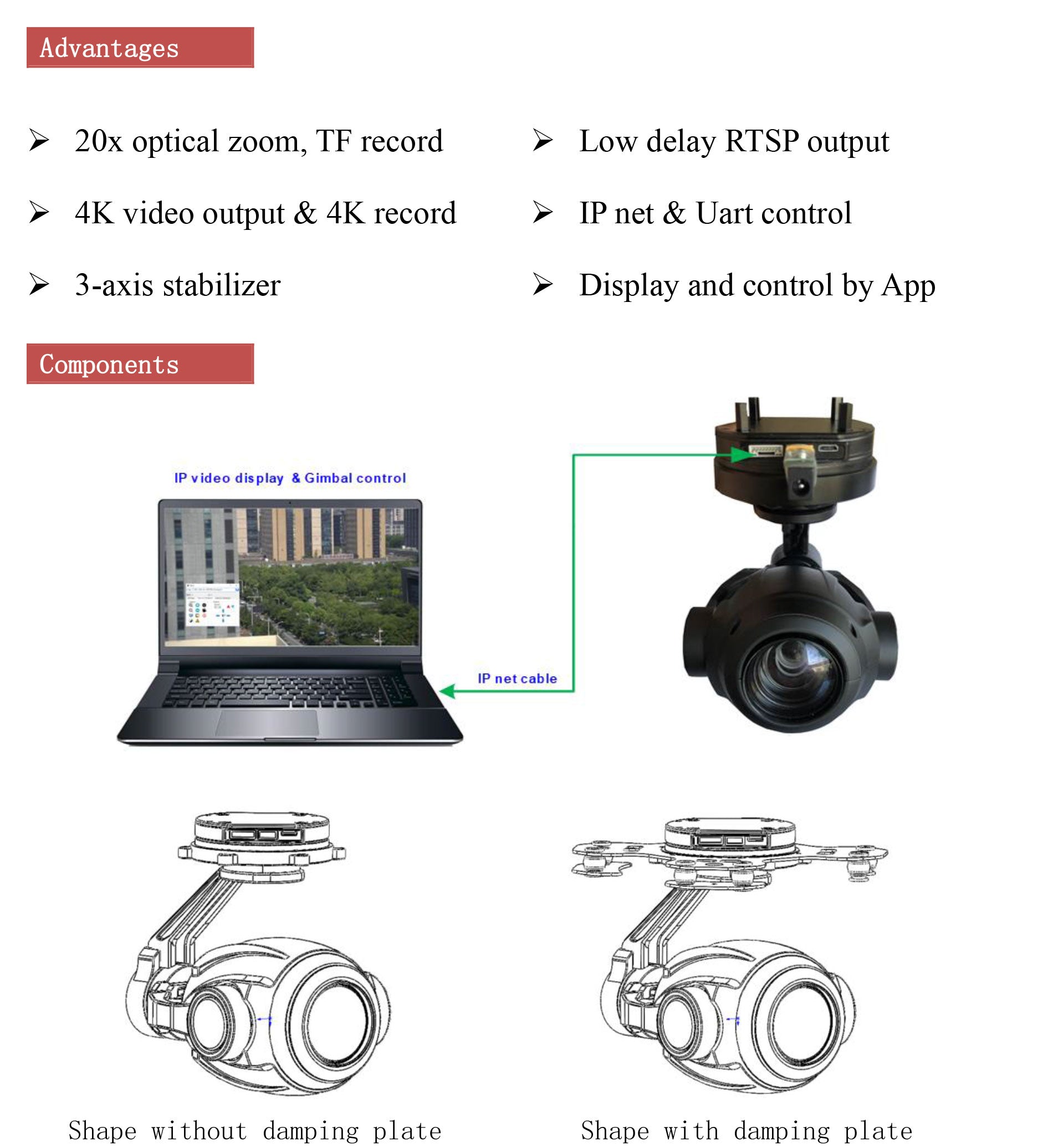

TOPOTEK HI20S77 الميزات
- تقريب بصري 20x وتسجيل على بطاقة TF: التقط صورًا ومقاطع فيديو مفصلة وعالية الجودة مع تقريب بصري 20x وتسجيل على بطاقة TF.
- خرج فيديو 4K وتسجيل 4K: يوفر خرج فيديو وتسجيلًا فائقَي الوضوح بدقة 4K.
- مثبت بـ3 محاور: يضمن لقطات سلسة وثابتة بفضل تقنية التثبيت المتقدمة ذات 3 محاور.
- خرج RTSP بزمن تأخير منخفض: يوفر بث فيديو في الوقت الفعلي بأدنى زمن تأخير.
- التحكم عبر شبكة IP وUART: يدعم خيارات تحكم متنوعة عبر شبكة IP وUART.
- العرض والتحكم عبر التطبيق: دعم تطبيق التحكم الأرضي لسهولة عرض وظائف حامل التثبيت والكاميرا والتحكم فيها.
مواصفات TOPOTEK HI20S77
| المعلمة | المواصفة |
|---|---|
| الجهد | 3S أو 6S |
| القدرة | ديناميكي 8W |
| المعلمات التقنية | |
| زاوية التدحرج | -85°~+85° |
| زاوية الميل | -45°~+135° |
| زاوية الانعراج | 360° × N |
| زاوية الاهتزاز | ±0.02° |
| زاوية الاهتزاز الأفقي | ±0.03° |
| الاستعادة بنقرة واحدة | العودة إلى الموضع الأولي بنقرة واحدة |
| سرعة حامل تثبيت قابلة للضبط | استخدم التحكم بسرعة منخفضة عند التقريب الكبير لعرض عالي الدقة. استخدم التحكم بسرعة عالية عند التقريب الصغير |
| معلمات مستشعر ضوء النهار | |
| حجم مستشعر CMOS | مستشعر CMOS مقاس 1/2.3 بوصة بدقة 12 ميجابكسل |
| التقريب | 20x HD عدسة تقريب بصري، البعد البؤري=6.7±10%~125±10%mm |
| التركيز البؤري | تركيز بؤري في الوقت الفعلي، في أقل من 2 ثانية |
| خرج الفيديو | خرج RTSP عبر شبكة IP 4K، وتسجيل 4K محلي على بطاقة TF |
| مجال الرؤية | قطري: زاوية واسعة 66.6°±5% تقريب 4.0°±5% <br> أفقي: زاوية واسعة 59.6°±5% تقريب 3.5°±5% <br> رأسي: زاوية واسعة 35.7°±5% تقريب 2.0°±5% |
| وضع الفيديو | 4K 30fps / 1080P 30fps |
| فيديو لاسلكي & بيانات (اختياري) | |
| تردد التشغيل | 806MHZ~826MHZ |
| قدرة الإرسال اللاسلكي & المسافة | 25dBm 10KM |
| وضع الأوامر | التحكم بالأوامر عبر IP أو UART |
| أبعاد الحامل المثبت | 108mm×154mm×145mm |
| ظروف التشغيل | -10°م إلى +45°م / رطوبة نسبية من 20% إلى 80% |
| بيئة التخزين | -20°م إلى +60°م / رطوبة نسبية من 20% إلى 95% |
| الوزن | 700g±10g |

تشمل الميزات تقريبًا بصريًا 20x، وتسجيلًا بزمن تأخير منخفض، وإخراج RTSP في الوقت الفعلي بدقة 4K.. كما يدعم تسجيل 4K عبر شبكات IP ويتميز بتحكم UART. ويتميز حامل التثبيت أيضًا بمثبت ذي 3 محاور مع العرض والتحكم عبر عرض فيديو IP والتحكم في حامل التثبيت عبر IP.
