إصدار جهاز التحكم gimbal بدون فرش BaseCam Simple BGC 32 Bit Extended Brussless 3.6 مع مشفر لكاميرا 5D2 5D3 BMCC
تتضمن العبوة:

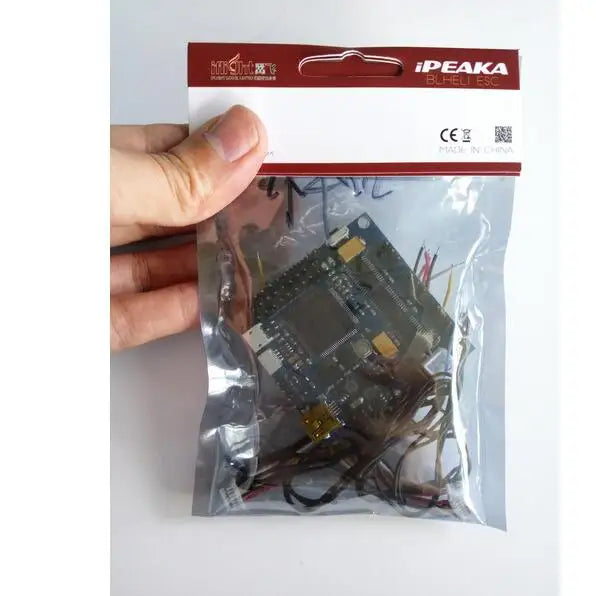

1 BaseCam SimpleBGC 32-bit Extended
وحدة قياس(IMU)كاميرا 1& وأسلاك الملحقات الإضافية
وصف المنتج:
إصدار جهاز التحكم gimbal بدون فرش BaseCam SimpleBGC iFlight Bit Extended Brussless 32 مع مشفر لـ gimbal DIY 3.6 3 بدون فرش
ميزات المنتج:
BaseCam SimpleBGC 32-bit Extended
جهاز التحكم SimpleBGC 32-bit Extended هو الإصدار المتقدم من جهاز التحكم gimbal بدون فرش SimpleBGC 32-bit، ويقدّم قدرات جديدة:
قدرات جديدة:
وحدة قياس(IMU) مدمجة في الهيكل
مستشعر تيار لقياس استهلاك طاقة البطارية
ناقل CAN-bus لاستبدال I2C لمستشعر IMU وتوصيل الأجهزة الطرفية الأخرى

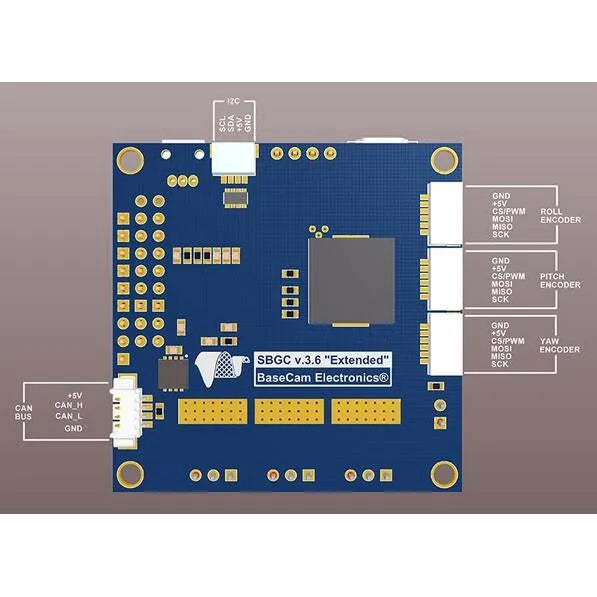

منافذ 3x SPI/PWM مخصصة لتوصيل المشفر
منفذ I2C إضافي لتوصيل 2nd IMU أو المشفرات
ج发声 داخلي
يدعم حتى بطارية LiPo 6s
يوفر استخدام المشفرات مع أجهزة تحكم SimpleBGC المزايا التالية:
1. يمنع المحركات من فقدان تزامنها وتخطي الخطوات.
2. يوفر معلومات عن زاوية الهيكل وزاوية الكاميرا بالنسبة إلى الهيكل، وقد تكون مهمة لبعض أنواع التطبيقات.
3. في كثير من الحالات، يمكنه خفض استهلاك الطاقة بشكل كبير باستخدام استراتيجية التحكم الموجّه بالFields لتوجيه المحركات.
4. يزيد العزم الفوري بالطريقة نفسها.
5. يتيح لأجهزة التحكم الحصول على معلومات عن توازن الكاميرا للضبط التلقائي (بمساعدة محركات DC servo إضافية وأوزان موازنة قابلة للتحرك).
6. يحتفظ البرنامج الثابت أيضًا بخيار ضبط موضع الكاميرا يدويًا.
7. يزيد دقة الثبات من خلال تطبيق تعويضات خاصة بـ FOC.
يمكن العثور على التفاصيل في الدليل: SimpleBGC 32bit Encoders (538Kb 20.09.2016)
المواصفات
حجم اللوحة: 50×50 mm
المسافة بين فتحات التثبيت: 45 mm
قطر فتحات التثبيت: 3 mm
جهد مزود الطاقة: 8-26 فولت (3s-6s LiPo)
أقصى تيار للمحرك: 1,5 A
تيار خرج 5V لتشغيل الأجهزة الخارجية: حتى 1 A
تيار خرج 3V: 150 mA

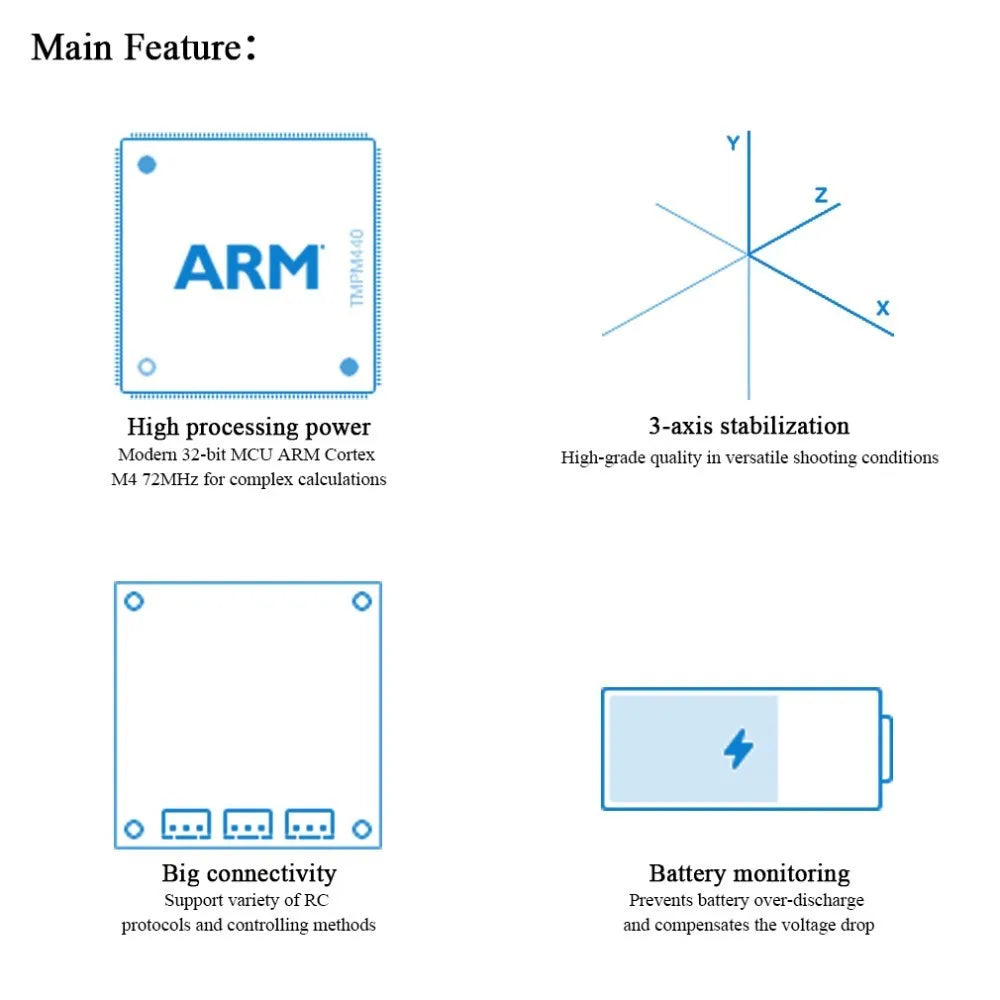

يتميز جهاز التحكم الموسع في مثبت الكاميرا ذي المحركات عديمة الفرش BaseCam Simple BGC بمعمارية 32 بت (الإصدار 3.6) بمعالج ARM Cortex ذي قدرة معالجة عالية، مما يتيح تثبيتًا متقدمًا على 3 محاور في ظروف تصوير مختلفة. كما يتميز بتصميم عالي الجودة يدعم العمليات الحسابية المعقدة بسرعات تصل إلى 2MHz.. بالإضافة إلى ذلك، يوفر جهاز التحكم في مثبت الكاميرا إمكانات اتصال واسعة، ومراقبة البطارية، ودعم مجموعة متنوعة من بروتوكولات RC لمنع التفريغ المفرط وتعويض انخفاضات الجهد.

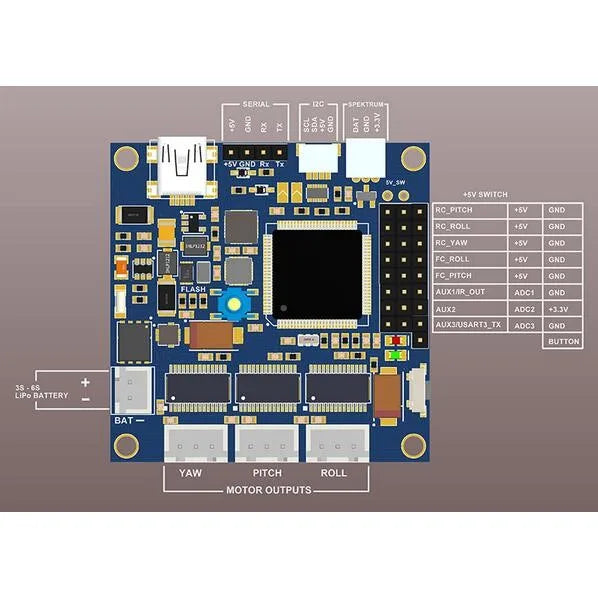

مخرجات المحركات المدمجة RC (Roll, Pitch, Yaw).

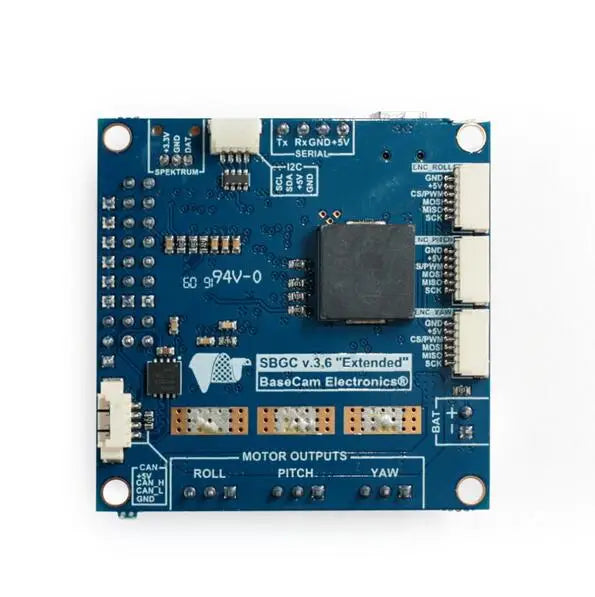

Iga28 000 GND Mosn Encoder GND Csipwm mich Fucoma; GhD Eu Eacoder SBGC v.3.6 “Extended” BaseCam Electronics@) Cansa

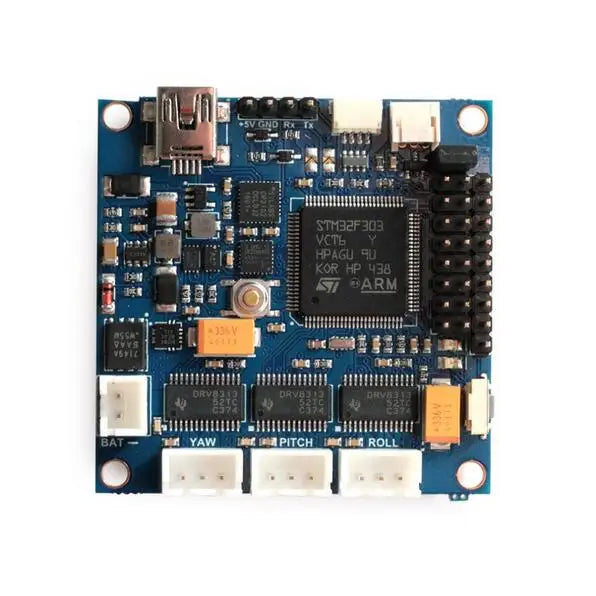

![إصدار جهاز التحكم gimbal بدون فرش BaseCam Simple BGC 32 Bit Extended Brussless 3.6 مع مشفر لكاميرا 5D2 5D3 BMCC 10 HP 438 BARM PltcH ROL [Sthjzf30]](/wp-content/uploads/seo-local-2026/seo-local/82/82565d6c984b1ab1a4800232c6856b84.webp)

[228 CD GNot 60 994v-0 I SBGC v.3.6 “Extended 2 Basocam Electronicsq MotoR OutPuts ROLL PITch YaW 8 cd”


‘
