الوصف:
توفر وحدة الإمداد بالطاقة PM08D وحدة الطاقة هذه 5.2 فولت منظمًا لوحدة التحكم في الطيران من البطارية مع توفير استهلاك التيار وقياسات جهد البطارية لوحدة التحكم في الطيران.
تحتوي وحدة الطاقة هذه على منفذين لإخراج الطاقة بجهد 5.2 فولت مع دارات مستقلة، ودائرة كهربية مستقلة ودائرة كهربية BEC ودوائر يمكنها توفير طاقة زائدة لوحدة التحكم في الطيران.
تم تصميم وحدة الطاقة هذه للمركبة ذات متطلبات الطاقة العالية. وهي تأتي في علبة مشتت حراري من الألومنيوم مع مروحة، مما يحمي الوحدة من العناصر الخارجية ويبدد الحرارة المتولدة أثناء التشغيل بشكل فعال لضمان المتانة والأداء الأمثل.
يرجى الملاحظة:
- PM08D مدعوم في PX4. بالنسبة إلى Ardupilot، فهو مدعوم في الإصدار 4.4 والإصدارات الأحدث.
-

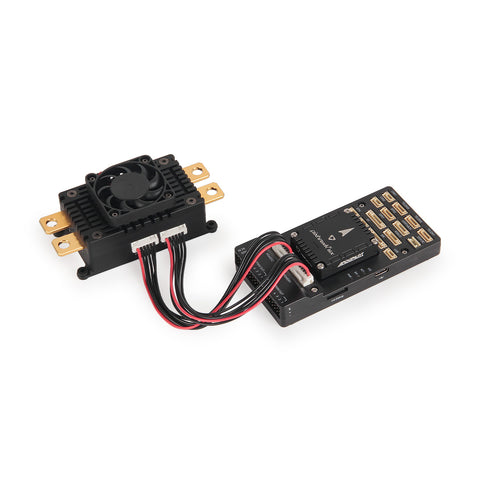

يستخدم PM هذا PM إخراج بيانات الإشارة الرقمية I2C وهو متوافق مع Pixhawk 5X/6X أو أي طيار آلي آخر FMUv5x/6x. It is NOT compatible with flight controller that uses analog PM such as the Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5, or Durandal flight controllers. – This digital power module is only compatible with
- تُباع الأسلاك والموصلات بشكل منفصل
الميزة
- Support 2S – 14S Battery
- 200 أمبير كونت. التصنيف الحالي
- سهولة الإعداد
- علبة ألومنيوم لتبديد الحرارة
المواصفات
- جهد الإدخال: 2S-14S
- ثنائي الفينيل متعدد الكلور كونت. التصنيف الحالي: 200 أمبير
- تصنيف تيار انفجار ثنائي الفينيل متعدد الكلور: 1000 أمبير (<1 ثانية عند 25 درجة مئوية)
- أقصى استشعار للتيار 237.6A
- الإخراج: تيار مستمر 5.1-5.3 فولت و3 أمبير كحد أقصى
- رقاقة مراقبة الطاقة: INA228
- نوع موصل 5 فولت BEC: موليكس CLIK-MATE 2 مم 6 سنون
- الأبعاد: 101*45*26 مم
- فتحة التركيب: 79 مم * 38.1 مم
- الوزن: 151 جم
الإعداد
إعداد معلمة PX4: يجب عليك تعيين SENS_EN_INA228 لتمكين.
يمكن العثور على دليل الإعداد الكامل لـ PX4 و Ardupilot في هوليبرو دوc هنا.

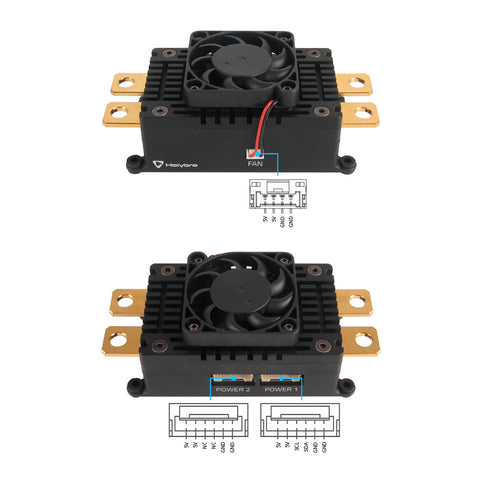

الدبوس
وحدة الطاقة PM08D (SKU 15024) تتضمن العبوة:
- 1x وحدة الطاقة PM08D PM08D
- 1 × 40 × 40 مم مروحة 40 × 40 مم
- 2x كابل موليكس CLIK-Mate 2.0 مم 6 سنون 15 سم
- 4 أطقم من البراغي والغسالات والصواميل 4 مرات
مجموعة الموصلات والأسلاك:
| وحدة التخزين | الموصلات | مقياس السلك | طول السلك | التطبيق |
| 1234 | 1x AS150U-F 1x AS150U-M 4 أضعاف الانكماش الحراري | 8 AWG | 10 سم | ب م08 PM08D |
| 1234A | 1x AS150U-F 1x AS150U-M 4 أضعاف الانكماش الحراري | 8 AWG | 20 سم | ب م08 PM08D |
| 1239 | 1x XT90-F 1x XT90-M 4 أضعاف الانكماش الحراري | 10 AWG | 10 سم | ب م08 PM08D |
| 1239A | 1x XT90-F 1x XT90-M 4 أضعاف الانكماش الحراري | 10 AWG | 20 سم | ب م08 PM08D |
| 1240 | 1× سلك (أسود) 1x سلك (أحمر) 4 أضعاف الانكماش الحراري | 8 AWG | 20 سم | ب م08 PM08D |
التنزيلات
- تنزيل ملف PM08D 3D CAD CAD File
- بُعد PM08D
